2. Schließen Sie die E-Box und verriegeln Sie die Klappe
mit einem Schlitzschraubendreher, bevor Sie fortfahren.
3. Schließen Sie alle elektrischen Stecker an das
Stromnetz der Einrichtung an. Vergewissern Sie
sich anhand der Typenschilder/Elektrikaufkleber
und Schaltpläne, dass der DynaDrive S.U.B. mit der
korrekten Spannung versorgt wird. Hinweis: Der gelbe
Stecker und die gelbe Steckdose sind für S.U.B.s mit
120 V AC, der blaue Stecker und die blaue Steckdose
sind für Modelle mit 240 V AC vorgesehen.
Entsperren der Wägezellen
Abbildung 3 zeigt die Positionen und die Komponenten
von Wägezellen an einem 50 Liter DynaDrive S.U.B.
Bevor der DynaDrive S.U.B. bewegt wird, müssen alle
Wägezellen vollständig gesperrt sein. Für DynaDrive S.U.B.-
Hardware-Einheiten mit werksseitig installierten Wägezellen
werden die Wägezellen zum Schutz des Geräts in der
Sperrposition ausgeliefert (herausgedreht).
1. Um die Wägezellen zu entsperren (nachdem sich
das System am endgültigen Aufstellungsort befindet),
entfernen und entsorgen Sie den Delrin-Schleifring (falls
vorhanden). Entfernen Sie die Tri-Clamp-Befestigung.
2. Lösen Sie die Sicherungsmutter mit einem
verstellbaren Schlüssel oder mit einem 1,25 Zoll-
Schlüssel (nicht mitgeliefert), bis die Mutter fest am
Boden oder Fuß des S.U.B. anliegt. Wiederholen
Sie diesen Vorgang bei jeder Wägezelle, bis alle
Sicherungsmuttern von den Sicherungsständern
entfernt wurden. Montieren Sie die Tri-Clamp-
Befestigung nicht noch einmal.
3. Jetzt kann die Hardware des DynaDrive S.U.B.
für das Einsetzen des BPC vorbereitet werden.
Ausrichten und Anschließen des Systems
Die Hardware des DynaDrive S.U.B. sollte von Hand
nur über glatte Oberflächen bewegt werden. Alle
Komponenten müssen leer sowie vom Stromnetz
und jeglichen Gas-/Versorgungsquellen getrennt sein.
Bevor ein S.U.B. bewegt wird, müssen alle Wägezellen
vollständig gesperrt sein.
1. Vergewissern Sie sich, dass die Stromversorgung in
der Einrichtung für den Strombedarf des DynaDrive
S.U.B. und der Zusatzkomponenten, wie z. B.
Steuerungen und Pumpen, ausreichend bemessen ist.
3

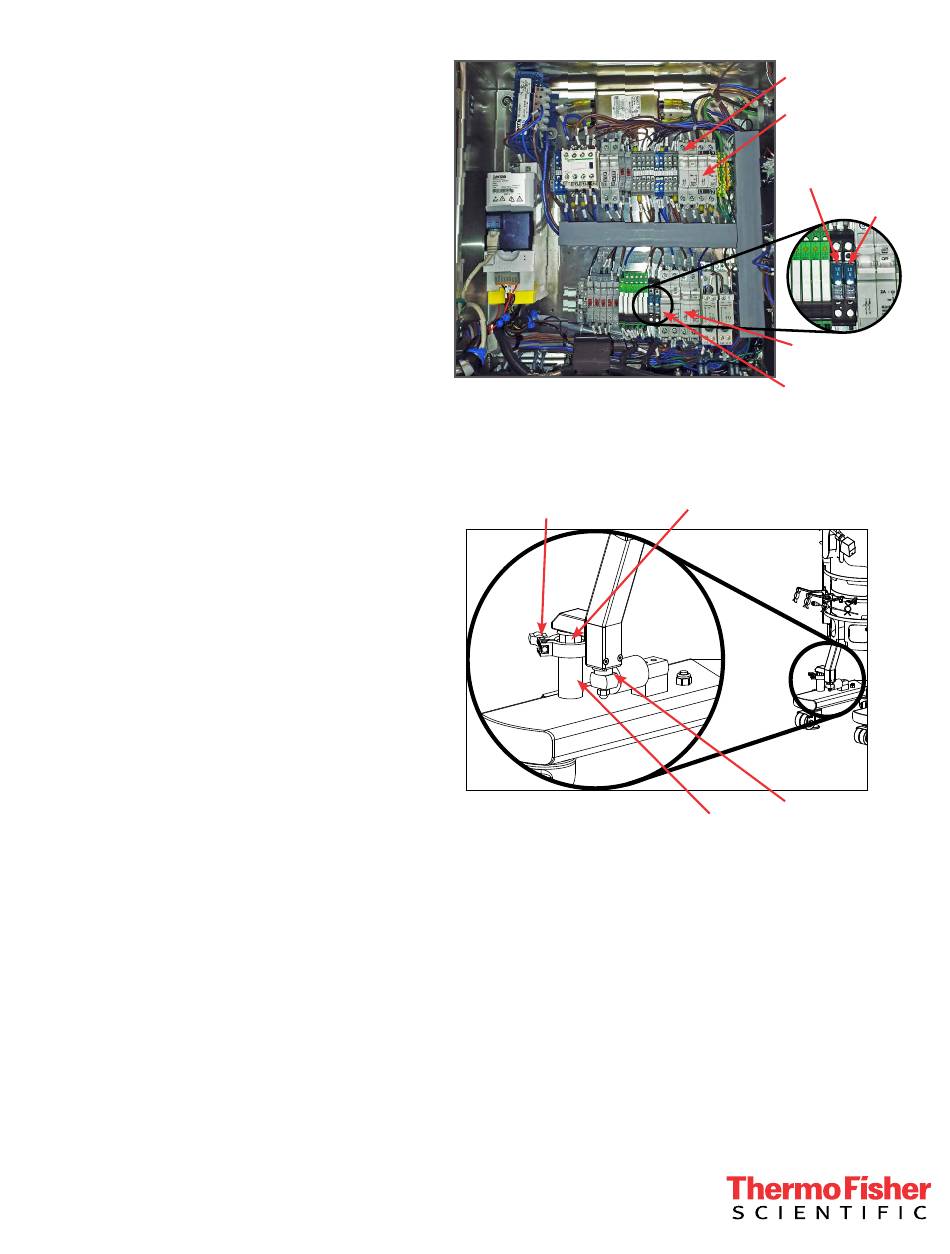

Abbildung 2: Innenansicht der E‑Box
des DynaDrive S.U.B.
38,1 mm (1,5 Zoll)
Tri-Clamp
Abbildung 3: Schematische
Darstellung einer Wägezelle.
Trennschalter für
Frequenzumrich-
terantrieb
Haupttrennschalter
Trennschalter
für Tempera-
turanzeige
Trennschalter für
Not-Aus-Taster
Trennschalter für
Dauerstromver-
sorgung
Sicherungsmutter
Delrin-Schleifring
Sicherheitsständer
Trenn-
schalter für
Drucksensor
