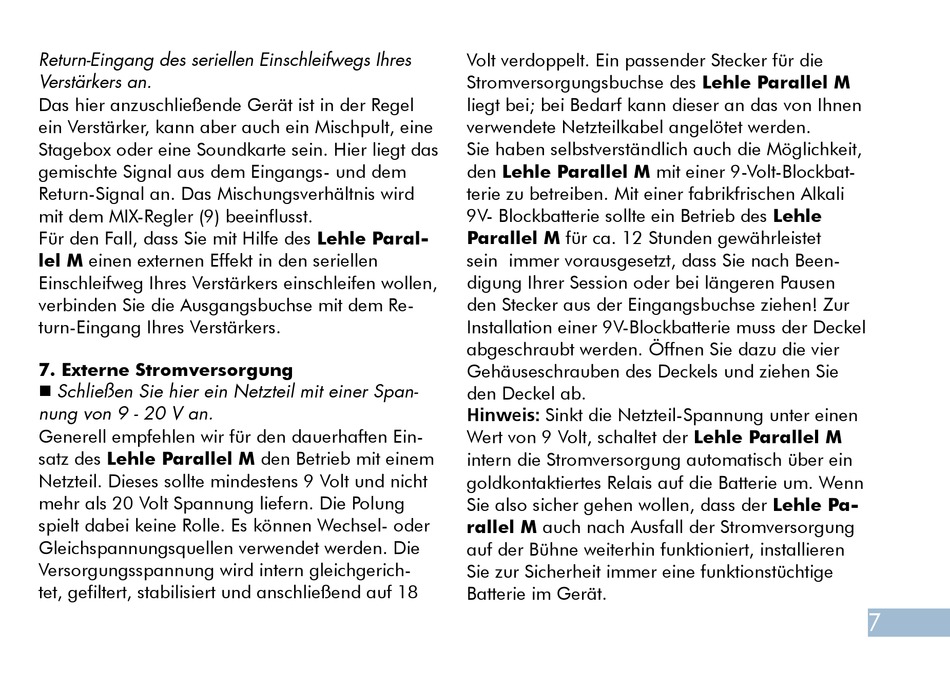

Return-Eingang des seriellen Einschleifwegs Ihres
Verstärkers an.
Das hier anzuschließende Gerät ist in der Regel
ein Verstärker, kann aber auch ein Mischpult, eine
Stagebox oder eine Soundkarte sein. Hier liegt das
gemischte Signal aus dem Eingangs- und dem
Return-Signal an. Das Mischungsverhältnis wird
mit dem MIX-Regler (9) beeinflusst.
Für den Fall, dass Sie mit Hilfe des Lehle Paral
lel M einen externen Effekt in den seriellen
Einschleifweg Ihres Verstärkers einschleifen wollen,
verbinden Sie die Ausgangsbuchse mit dem Re-
turn-Eingang Ihres Verstärkers.
7. Externe Stromversorgung
Schließen Sie hier ein Netzteil mit einer Span-
nung von 9 - 20 V an.
Generell empfehlen wir für den dauerhaften Ein-
satz des Lehle Parallel M den Betrieb mit einem
Netzteil. Dieses sollte mindestens 9 Volt und nicht
mehr als 20 Volt Spannung liefern. Die Polung
spielt dabei keine Rolle. Es können Wechsel- oder
Gleichspannungsquellen verwendet werden. Die
Versorgungsspannung wird intern gleichgerich-
tet, gefiltert, stabilisiert und anschließend auf 18
Volt verdoppelt. Ein passender Stecker für die
Stromversorgungsbuchse des Lehle Parallel M
liegt bei; bei Bedarf kann dieser an das von Ihnen
verwendete Netzteilkabel angelötet werden.
Sie haben selbstverständlich auch die Möglichkeit,
den Lehle Parallel M mit einer 9-Volt-Blockbat-
terie zu betreiben. Mit einer fabrikfrischen Alkali
9V- Blockbatterie sollte ein Betrieb des Lehle
Parallel M für ca. 12 Stunden gewährleistet
sein immer vorausgesetzt, dass Sie nach Been-
digung Ihrer Session oder bei längeren Pausen
den Stecker aus der Eingangsbuchse ziehen! Zur
Installation einer 9V-Blockbatterie muss der Deckel
abgeschraubt werden. Öffnen Sie dazu die vier
Gehäuseschrauben des Deckels und ziehen Sie
den Deckel ab.
Hinweis: Sinkt die Netzteil-Spannung unter einen
Wert von 9 Volt, schaltet der Lehle Parallel M
intern die Stromversorgung automatisch über ein
goldkontaktiertes Relais auf die Batterie um. Wenn
Sie also sicher gehen wollen, dass der Lehle Pa
rallel M auch nach Ausfall der Stromversorgung
auf der Bühne weiterhin funktioniert, installieren
Sie zur Sicherheit immer eine funktionstüchtige
Batterie im Gerät.
7
