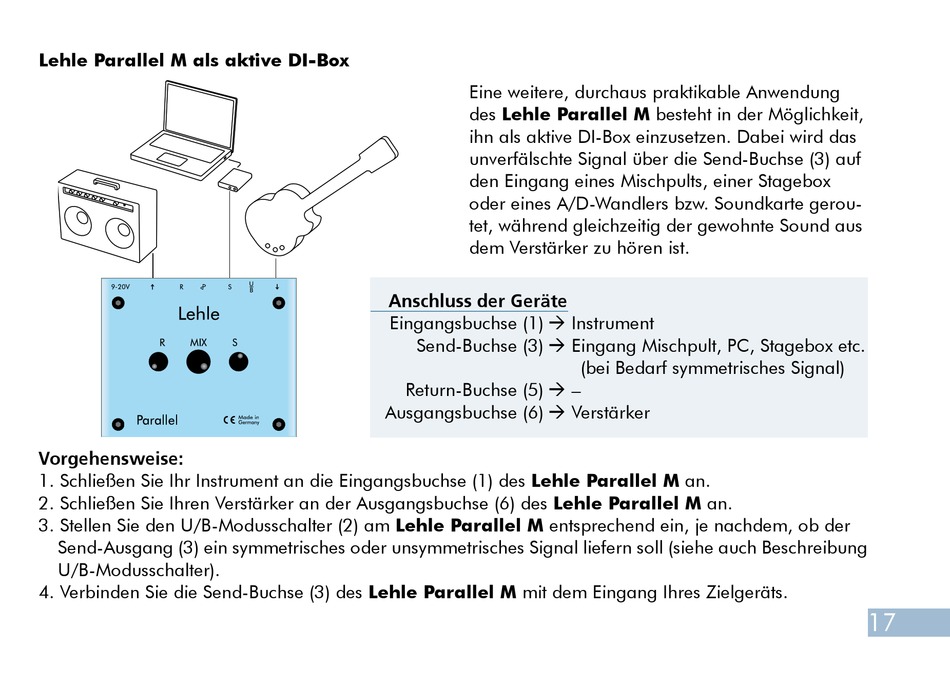

Lehle Parallel M als aktive DI­Box
Vorgehensweise:
1. Schließen Sie Ihr Instrument an die Eingangsbuchse (1) des Lehle Parallel M an.
2. Schließen Sie Ihren Verstärker an der Ausgangsbuchse (6) des Lehle Parallel M an.
3. Stellen Sie den U/B-Modusschalter (2) am Lehle Parallel M entsprechend ein, je nachdem, ob der
Send-Ausgang (3) ein symmetrisches oder unsymmetrisches Signal liefern soll (siehe auch Beschreibung
U/B-Modusschalter).
4. Verbinden Sie die Send-Buchse (3) des Lehle Parallel M mit dem Eingang Ihres Zielgeräts.
Eine weitere, durchaus praktikable Anwendung
des Lehle Parallel M besteht in der Möglichkeit,
ihn als aktive DI-Box einzusetzen. Dabei wird das
unverfälschte Signal über die Send-Buchse (3) auf
den Eingang eines Mischpults, einer Stagebox
oder eines A/D-Wandlers bzw. Soundkarte gerou-
tet, während gleichzeitig der gewohnte Sound aus
dem Verstärker zu hören ist.
Anschluss der Geräte
Eingangsbuchse (1)  Instrument
Send-Buchse (3)  Eingang Mischpult, PC, Stagebox etc.
Return-Buchse (5)  –
Ausgangsbuchse (6)  Verstärker
(bei Bedarf symmetrisches Signal)
17
