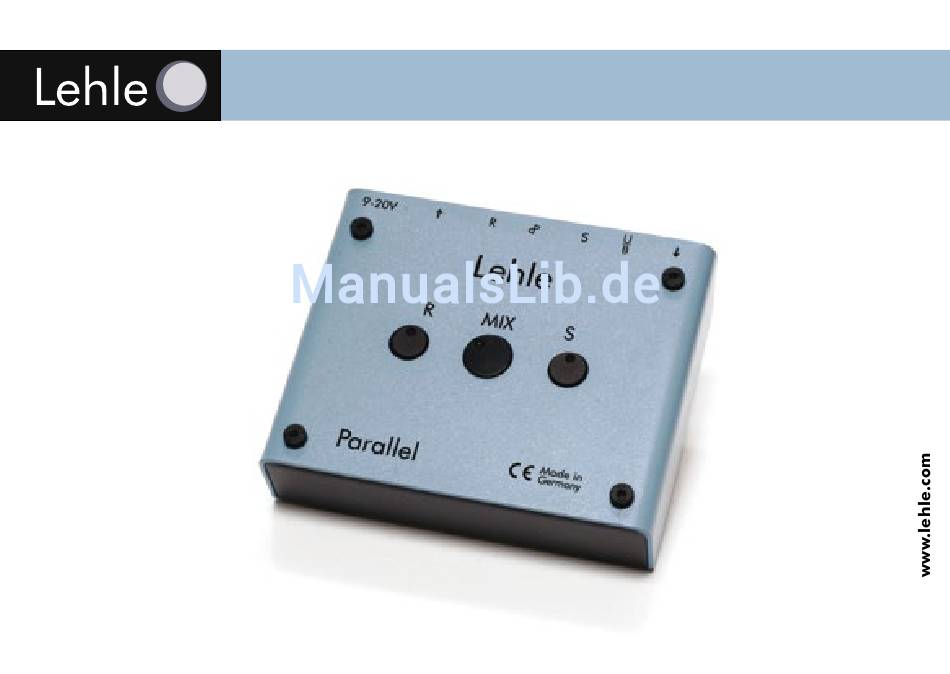

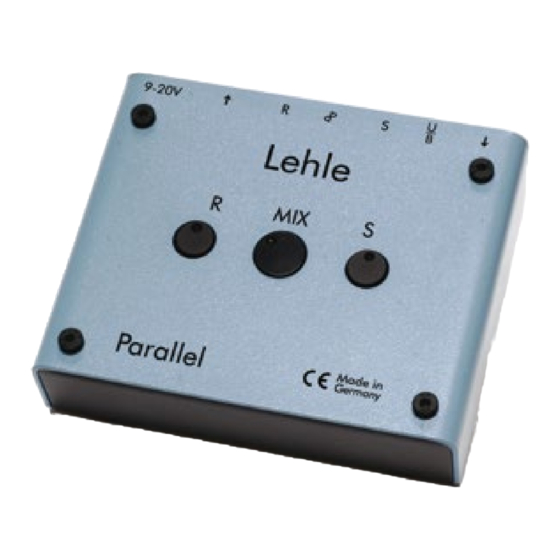

- Seite 1 Lehle Parallel M Bedienungsanleitung und Anwendungen Lehle GmbH • Grenzstr. 153 • D-46562 Voerde • Germany • Tel +49 (0) 2855 850070...
- Seite 2 Seit 1999 entwickle und baue ich Geräte, die technisch kompromis- slos und mit höchster Klangtreue Signale schalten, splitten und rou- ten. Mit dem Lehle Parallel M haben Sie ein Produkt erworben, bei dem nur beste Komponenten zum Einsatz kommen. Alle Baugruppen des Lehle Parallel M werden in Deutschland hergestellt, montiert und getestet.
-
Seite 3: Inhaltsverzeichnis
Anwendungsbeispiele - Lehle Parallel M für parallele Effekt-Loops ..............9 - Lehle Parallel M für Effekt-Loops im seriellen Einschleifweg eines Verstärkers ....11 - Lehle Parallel M zum Mischen von zwei Eingangssignalen ..........13 - Lehle Parallel M zum Mischen von zwei Tonabnehmern eines Instruments....... 15 - Lehle Parallel M als aktive DI-Box ................. -
Seite 4: Einleitung
Der Lehle Parallel M ist ein kompakter und ste Bodeneffektpedale einzuschleifen. Dank der vielseitig verwendbarer Line-Mischer für klanglich integrierten JFET-Technologie sind die Eingänge höchste Ansprüche. Mit Hilfe des Lehle Parallel des Lehle Parallel M für hochohmige Signale M lassen sich Signale von Effektgeräten zum Ori- von E-Gitarren und -Bässen oder akustischen... -
Seite 5: Technische Daten
Technische Daten Gewicht: 521 g (ohne Batterie) Länge: 10 cm Breite: 12,2 cm Höhe über alles: 3,9 cm Spannungsbereich: 9 - 20 V AC oder DC bzw. 9 V Blockbatterie Stromaufnahme: 37 mA mit Batterie, 63 mA mit Stromversorgung Frequenzgang: 20 Hz - 100 kHz Klirrfaktor: 0,003 % bei 1kHz, 0 dBU Impedanz Eingang: 1 MOhm Impedanz Return: 1 MOhm... -
Seite 6: Allgemeine Beschreibung
Allgemeine Beschreibung... - Seite 7 „U“ stehen, da diese Geräte in der Regel Mischpulten. einen unsymmetrischen Eingang besitzen. Misch- Für den Fall, dass Sie mit Hilfe des Lehle Paral pulte, Stageboxen oder A/D-Wandler verfügen lel M einen externen Effekt in den seriellen meist über symmetrische Eingänge, hier stellen Sie Einschleifweg Ihres Verstärkers einbinden wollen,...
- Seite 8 Soundkarte eines Computers oder auch zugehörigen Regler (8) beeinflussen. der Ausgang eines Signalprozessors sein. Falls der Lehle Parallel M verwendet wird, um zwei 4. Phasenumkehrschalter Tonabnehmer eines Instruments zu mischen, kann Drehen Sie hier bei Bedarf die Phase des Return- die Return-Buchse auch als Eingang für einen...
- Seite 9 Return-Signal an. Das Mischungsverhältnis wird mit dem MIX-Regler (9) beeinflusst. 9V- Blockbatterie sollte ein Betrieb des Lehle Für den Fall, dass Sie mit Hilfe des Lehle Paral Parallel M für ca. 12 Stunden gewährleistet lel M einen externen Effekt in den seriellen sein immer vorausgesetzt, dass Sie nach Been- Einschleifweg Ihres Verstärkers einschleifen wollen,...
- Seite 10 Support Anfragen bevor Sie die Num- stärker und das Eingangssignal schwächer. Wird mer überkleben. der Regler nach rechts gedreht, wird das Eingangs- Der Lehle Parallel M lässt sich aufgrund einer signal stärker und das Return-Signal schwächer. bereits vorgefertigten Befestigungsmöglichkeit problemlos auf einer Grundplatte montieren.
-
Seite 11: Anwendungsbeispiele
Anwendungsbeispiele Durch seine universellen Eigenschaften eignet sich der Lehle Parallel M für Live-Einsätze auf der Büh- ne oder im Konzertsaal genauso wie für Recording-Sessions im Studio. Im Folgenden erhalten Sie einige typische Anwendungsbeispiele, wie Sie den Lehle Parallel M sinnvoll einsetzen können. - Seite 12 3. Verbinden Sie die Send-Buchse (3) des Lehle Parallel M mit dem Eingang Ihres Effektgeräts. 4. Verbinden Sie den Ausgang Ihres Effektgeräts mit der Return-Buchse (5) des Lehle Parallel M. 5. Pegeln Sie am Lehle Parallel M mit Hilfe der Send- (8) und Return-Regler (10) das angeschlossene Effektgerät optimal ein.
-
Seite 13: Lehle Parallel M Für Effekt-Loops Im Seriellen Einschleifweg Eines Verstärkers
Lehle Parallel M für EffektLoops im seriellen Einschleifweg eines Verstärkers Anschluss der Geräte Eingangsbuchse (1) Send des seriellen Einschleifwegs eines Verstärkers Send-Buchse (3) Eingang Effektgerät(e) Return-Buchse (5) Ausgang Effektgerät(e) Ausgangsbuchse (6) Return des seriellen Einschleifwegs eines Verstärkers Viele Verstärker besitzen nur einen seriellen... - Seite 14 3. Verbinden Sie die Send-Buchse (3) des Lehle Parallel M mit dem Eingang Ihres Effektgeräts. 4. Verbinden Sie den Ausgang Ihres Effektgeräts mit der Return-Buchse (5) des Lehle Parallel M. 5. Pegeln Sie am Lehle Parallel M mit Hilfe der Send- (8) und Return-Regler (10) das angeschlossene Effektgerät optimal ein.
-
Seite 15: Lehle Parallel M Zum Mischen Von Zwei Eingangssignalen
Lehle Parallel M zum Mischen von zwei Eingangssignalen Anschluss der Geräte Eingangsbuchse (1) Ausgang erstes Gerät (Effektgerät, PC, Keyboard, Mischpult, Instrument usw.) Send-Buchse (3) – Return-Buchse (5) Ausgang zweites Gerät (PC, Keyboard, Mischpult, Instrument usw. – bei Bedarf symmetrisches Signal) - Seite 16 Vorgehensweise: 1. Verbinden Sie den Ausgang Ihres ersten Geräts mit der Eingangsbuchse (1) des Lehle Parallel M. 2. Verbinden Sie den Ausgang Ihres zweiten Geräts mit dem Return-Eingang (5) des Lehle Parallel M. 3. Stellen Sie die Empfindlichkeit für das zweite Gerät mit Hilfe des Return-Reglers (10) am Lehle Parallel M ein.
-
Seite 17: Lehle Parallel M Zum Mischen Von Zwei Tonabnehmern Eines Instruments
Lehle Parallel M zum Mischen von zwei Tonabnehmern eines Instruments Anschluss der Geräte Eingangsbuchse (1) Erster Tonabnehmer Instrument Send-Buchse (3) – Return-Buchse (5) Zweiter Tonabnehmer Instrument Ausgangsbuchse (6) Verstärker Viele Instrumente besitzen zwei unterschiedliche gemischte Sound als Ergebnis dünn und kraftlos Tonabnehmer, z. - Seite 18 4. Stellen Sie das gewünschte Mischungsverhältnis beider Tonabnehmer mit Hilfe des MIX-Reglers (9) am Lehle Parallel M ein. 5. Schließen Sie Ihren Verstärker an die Ausgangsbuchse (6) des Lehle Parallel M an. 6. Prüfen Sie den Gesamt-Sound hinsichtlich evtl. Phasenauslöschungen und betätigen Sie bei Bedarf den Phasenumkehrschalter (4) am Lehle Parallel M.
-
Seite 19: Lehle Parallel M Als Aktive Di-Box
2. Schließen Sie Ihren Verstärker an der Ausgangsbuchse (6) des Lehle Parallel M an. 3. Stellen Sie den U/B-Modusschalter (2) am Lehle Parallel M entsprechend ein, je nachdem, ob der Send-Ausgang (3) ein symmetrisches oder unsymmetrisches Signal liefern soll (siehe auch Beschreibung U/B-Modusschalter). -
Seite 20: Signalflussdiagramm Des Lehle Parallel M
5. Drehen Sie den MIX-Regler (9) am Lehle Parallel M ganz nach rechts, damit am Ausgang 100% des Originalsignals anliegt. 6. Stellen Sie den optimalen Ausgangspegel mit Hilfe des Send-Reglers (8) am Lehle Parallel M ein. 7. Los geht’s! Hinweis: Das Signal, das an der Send-Buchse (3) anliegt, Lehle PSplit II dazwischen schalten, der durch...
