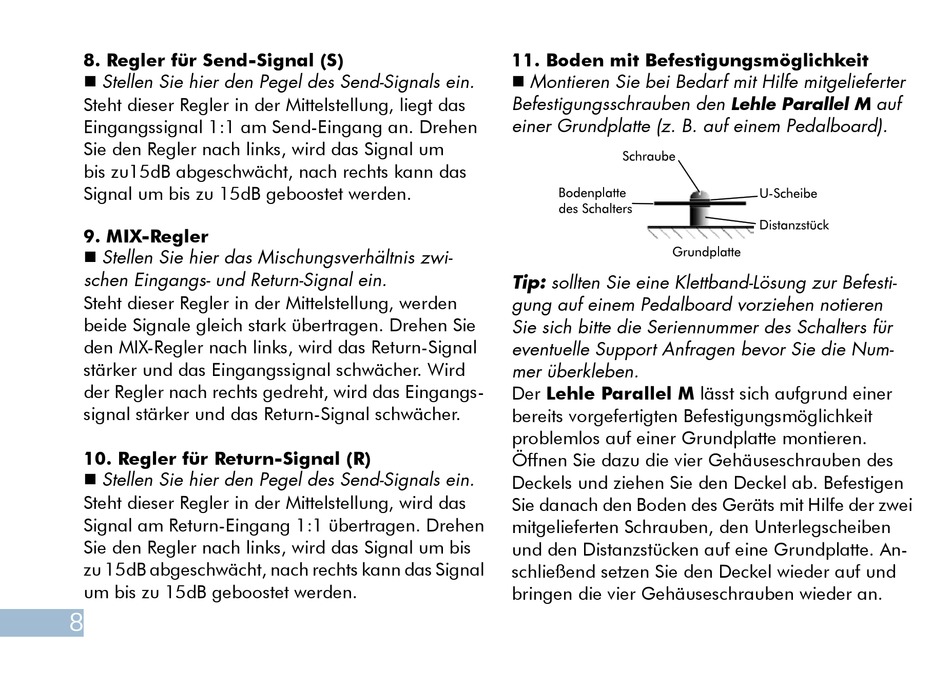

8. Regler für Send­Signal (S)
 Stellen Sie hier den Pegel des Send-Signals ein.
Steht dieser Regler in der Mittelstellung, liegt das
Eingangssignal 1:1 am Send-Eingang an. Drehen
Sie den Regler nach links, wird das Signal um
bis zu15dB abgeschwächt, nach rechts kann das
Signal um bis zu 15dB geboostet werden.
9. MIX­Regler
 Stellen Sie hier das Mischungsverhältnis zwi-
schen Eingangs- und Return-Signal ein.
Steht dieser Regler in der Mittelstellung, werden
beide Signale gleich stark übertragen. Drehen Sie
den MIX-Regler nach links, wird das Return-Signal
stärker und das Eingangssignal schwächer. Wird
der Regler nach rechts gedreht, wird das Eingangs-
signal stärker und das Return-Signal schwächer.
10. Regler für Return­Signal (R)
 Stellen Sie hier den Pegel des Send-Signals ein.
Steht dieser Regler in der Mittelstellung, wird das
Signal am Return-Eingang 1:1 übertragen. Drehen
Sie den Regler nach links, wird das Signal um bis
zu 15dB abgeschwächt, nach rechts kann das Signal
um bis zu 15dB geboostet werden.
8
11. Boden mit Befestigungsmöglichkeit
 Montieren Sie bei Bedarf mit Hilfe mitgelieferter
Befestigungsschrauben den
einer Grundplatte (z. B. auf einem Pedalboard).
Tip: sollten Sie eine Klettband-Lösung zur Befesti-
gung auf einem Pedalboard vorziehen notieren
Sie sich bitte die Seriennummer des Schalters für
eventuelle Support Anfragen bevor Sie die Num-
mer überkleben.
Der Lehle Parallel M lässt sich aufgrund einer
bereits vorgefertigten Befestigungsmöglichkeit
problemlos auf einer Grundplatte montieren.
Öffnen Sie dazu die vier Gehäuseschrauben des
Deckels und ziehen Sie den Deckel ab. Befestigen
Sie danach den Boden des Geräts mit Hilfe der zwei
mitgelieferten Schrauben, den Unterlegscheiben
und den Distanzstücken auf eine Grundplatte. An-
schließend setzen Sie den Deckel wieder auf und
bringen die vier Gehäuseschrauben wieder an.
