Verwandte Anleitungen für Lehle Parallel L
Inhaltszusammenfassung für Lehle Parallel L

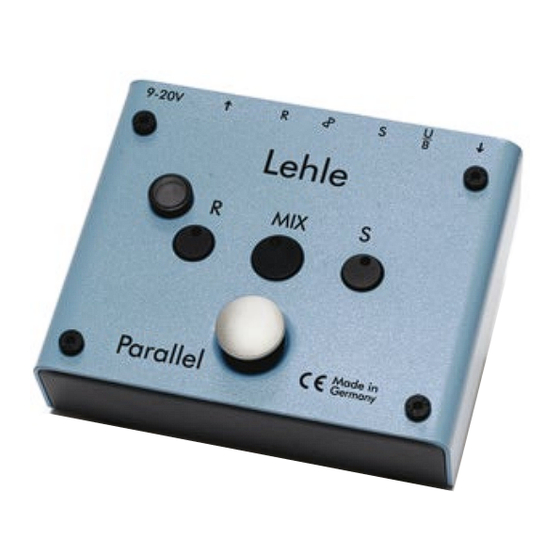

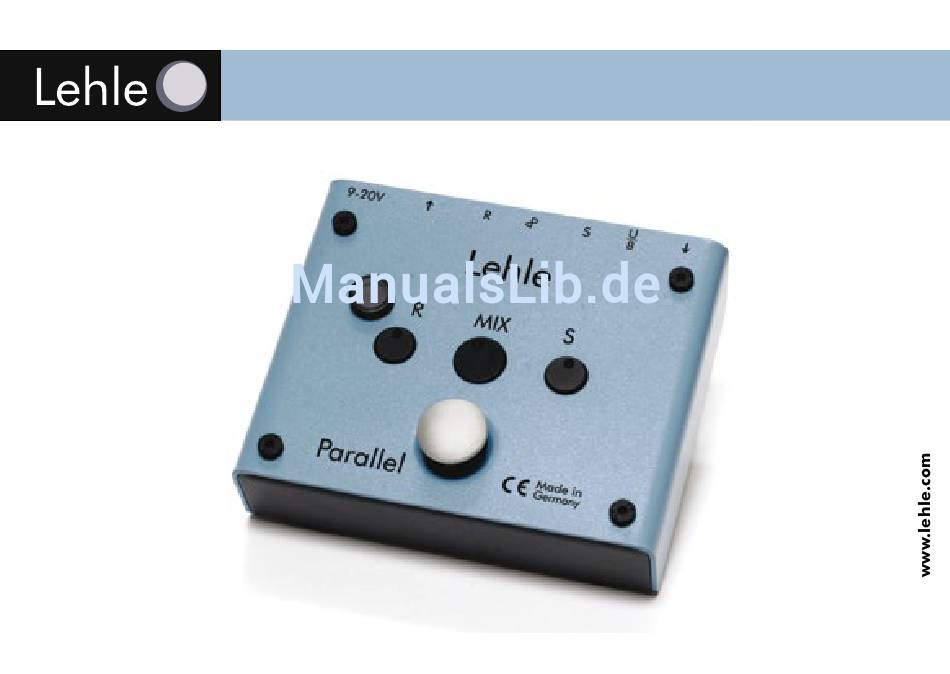

- Seite 1 Lehle Parallel L Bedienungsanleitung und Anwendungen Lehle GmbH • Grenzstr. 153 • D-46562 Voerde • Germany • Tel +49 (0) 2855 850070...
- Seite 2 Seit 1999 entwickle und baue ich Geräte, die technisch kompromis- slos und mit höchster Klangtreue Signale schalten, splitten und rou- ten. Mit dem Lehle Parallel L haben Sie ein Produkt erworben, bei dem nur beste Komponenten zum Einsatz kommen. Alle Baugruppen des Lehle Parallel L werden in Deutschland hergestellt, montiert und getestet.
-
Seite 3: Inhaltsverzeichnis
Anwendungsbeispiele - Lehle Parallel L für parallele Effekt-Loops ..............10 - Lehle Parallel L für Effekt-Loops im seriellen Einschleifweg eines Verstärkers ....12 - Lehle Parallel L zum Mischen von zwei Eingangssignalen..........14 - Lehle Parallel L zum Mischen von zwei Tonabnehmern eines Instruments ......16 - Lehle Parallel L als aktive DI-Box .................. -
Seite 4: Einleitung
Der Lehle Parallel L ist ein kompakter und ste Bodeneffektpedale einzuschleifen. Dank der vielseitig verwendbarer Line-Mischer für klanglich integrierten JFET-Technologie sind die Eingänge höchste Ansprüche. Mit Hilfe des Lehle Parallel des Lehle Parallel L für hochohmige Signale L lassen sich Signale von Effektgeräten zum Origi- von E-Gitarren und -Bässen oder akustischen... -
Seite 5: Technische Daten
Technische Daten Gewicht: 527 g (ohne Batterie) Länge: 10 cm Breite: 12,2 cm Höhe über alles: 3,9 cm Spannungsbereich: 9 - 20 V AC oder DC bzw. 9 V Blockbatterie Stromaufnahme: 37 mA mit Batterie, 80 mA mit Stromversorgung Frequenzgang: 20 Hz - 100 kHz Klirrfaktor: 0,003 % bei 1kHz, 0 dBU Impedanz Eingang: 1 MOhm Impedanz Return: 1 MOhm... -
Seite 6: Allgemeine Beschreibung
Allgemeine Beschreibung... -
Seite 7: Eingangsbuchse
„U“ stehen, da diese Geräte in der Regel oder Mischpulten. einen unsymmetrischen Eingang besitzen. Misch- Für den Fall, dass Sie mit Hilfe des Lehle Pa- pulte, Stageboxen oder A/D-Wandler verfügen rallel L einen externen Effekt in den seriellen meist über symmetrische Eingänge, hier stellen Sie... -
Seite 8: Ausgangsbuchse
Soundkarte eines Computers oder auch der zugehörigen Regler (8) beeinflussen. Ausgang eines Signalprozessors sein. Falls der Lehle Parallel L verwendet wird, um 4. Phasenumkehrschalter zwei Tonabnehmer eines Instruments zu mischen, Drehen Sie hier bei Bedarf die Phase des Return- kann die Return-Buchse auch als Eingang für... -
Seite 9: Externe Stromversorgung
Return-Signal an. Das Mischungsverhältnis wird mit dem MIX-Regler (9) beeinflusst. Blockbatterie sollte ein Betrieb des Lehle Parallel Für den Fall, dass Sie mit Hilfe des Lehle Pa- L für ca. 12 Stunden gewährleistet sein immer rallel L einen externen Effekt in den seriellen vorausgesetzt, dass Sie nach Beendigung Ihrer Einschleifweg Ihres Verstärkers einschleifen wollen,... -
Seite 10: Boden Mit Befestigungsmöglichkeit
Regler nach rechts gedreht, wird das Eingangs- mer überkleben. signal stärker und das Return-Signal schwächer. Der Lehle Parallel L lässt sich aufgrund einer 10. Regler für Return-Signal (R) bereits vorgefertigten Befestigungsmöglichkeit Stellen Sie hier den Pegel des Send-Signals ein. - Seite 11 Die leuchtstarken LEDs lassen selbst bei grellem Scheinwerferlicht den Schaltzustand Ihres Lehle Parallel L sehr gut erkennen. Wenn Sie den Lehle Parallel L mit einem Netz- gerät betreiben, leuchtet im True-Bypass-Modus eine grüne LED. Sie hören in diesem Fall nur das Signal, das direkt am Eingang anliegt.
-
Seite 12: Anwendungsbeispiele
Anwendungsbeispiele Durch seine universellen Eigenschaften eignet sich der Lehle Parallel L für Live-Einsätze auf der Bühne oder im Konzertsaal genauso wie für Recording-Sessions im Studio. Im Folgenden erhalten Sie einige typische Anwendungsbeispiele, wie Sie den Lehle Parallel L sinnvoll einsetzen können. - Seite 13 3. Verbinden Sie die Send-Buchse (3) des Lehle Parallel L mit dem Eingang Ihres Effektgeräts. 4. Verbinden Sie den Ausgang Ihres Effektgeräts mit der Return-Buchse (5) des Lehle Parallel L. 5. Pegeln Sie am Lehle Parallel L mit Hilfe der Send- (8) und Return-Regler (10) das angeschlossene Effektgerät optimal ein.
-
Seite 14: Lehle Parallel L Für Effekt-Loops Im Seriellen Einschleifweg Eines Verstärkers
Lehle Parallel L für Effekt-Loops im seriellen Einschleifweg eines Verstärkers Anschluss der Geräte Eingangsbuchse (1) Send des seriellen Einschleifwegs eines Verstärkers Send-Buchse (3) Eingang Effektgerät(e) Return-Buchse (5) Ausgang Effektgerät(e) Ausgangsbuchse (6) Return des seriellen Einschleifwegs eines Verstärkers Viele Verstärker besitzen nur einen seriellen... - Seite 15 3. Verbinden Sie die Send-Buchse (3) des Lehle Parallel L mit dem Eingang Ihres Effektgeräts. 4. Verbinden Sie den Ausgang Ihres Effektgeräts mit der Return-Buchse (5) des Lehle Parallel L. 5. Pegeln Sie am Lehle Parallel L mit Hilfe der Send- (8) und Return-Regler (10) das angeschlossene Effektgerät optimal ein.
-
Seite 16: Lehle Parallel L Zum Mischen Von Zwei Eingangssignalen
Lehle Parallel L zum Mischen von zwei Eingangssignalen Anschluss der Geräte Eingangsbuchse (1) Ausgang erstes Gerät (Effektgerät, PC, Keyboard, Mischpult, Instrument usw.) Send-Buchse (3) – Return-Buchse (5) Ausgang zweites Gerät (PC, Keyboard, Mischpult, Instrument usw. – bei Bedarf symmetrisches Signal) - Seite 17 Vorgehensweise: 1. Verbinden Sie den Ausgang Ihres ersten Geräts mit der Eingangsbuchse (1) des Lehle Parallel L. 2. Verbinden Sie den Ausgang Ihres zweiten Geräts mit dem Return-Eingang (5) des Lehle Parallel L. 3. Stellen Sie die Empfindlichkeit für das zweite Gerät mit Hilfe des Return-Reglers (10) am Lehle Paral- lel L ein.
-
Seite 18: Lehle Parallel L Zum Mischen Von Zwei Tonabnehmern Eines Instruments
Lehle Parallel L zum Mischen von zwei Tonabnehmern eines Instruments Anschluss der Geräte Eingangsbuchse (1) Erster Tonabnehmer Instrument Send-Buchse (3) – Return-Buchse (5) Zweiter Tonabnehmer Instrument Ausgangsbuchse (6) Verstärker Viele Instrumente besitzen zwei unterschiedliche gemischte Sound als Ergebnis dünn und kraftlos Tonabnehmer, z. - Seite 19 4. Stellen Sie das gewünschte Mischungsverhältnis beider Tonabnehmer mit Hilfe des MIX-Reglers (9) am Lehle Parallel L ein. 5. Schließen Sie Ihren Verstärker an die Ausgangsbuchse (6) des Lehle Parallel L an. 6. Prüfen Sie den Gesamt-Sound hinsichtlich evtl. Phasenauslöschungen und betätigen Sie bei Bedarf den Phasenumkehrschalter (4) am Lehle Parallel L.
-
Seite 20: Lehle Parallel L Als Aktive Di-Box
2. Schließen Sie Ihren Verstärker an der Ausgangsbuchse (6) des Lehle Parallel L an. 3. Stellen Sie den U/B-Modusschalter (2) am Lehle Parallel L entsprechend ein, je nachdem, ob der Send-Ausgang (3) ein symmetrisches oder unsymmetrisches Signal liefern soll (siehe auch Beschrei- bung U/B-Modusschalter). - Seite 21 5. Drehen Sie den MIX-Regler (9) am Lehle Parallel L ganz nach rechts, damit am Ausgang 100% des Originalsignals anliegt. 6. Stellen Sie den optimalen Ausgangspegel mit Hilfe des Send-Reglers (8) am Lehle Parallel L ein. 7. Schalten Sie mit dem True-Bypass-Schalter (12) das Signal am Send an (LED leuchtet rot) oder aus.
-
Seite 22: Signalflussdiagramm Des Lehle Parallel L
Signalflussdiagramm des Lehle Parallel L...
