Stratasys J4100Bedienerhandbuch
6. Lockern Sie die Befestigungsschrauben für die Abdeckung der UV-Lampe
7. Ziehen Sie den UV-Reflektor aus dem UV-Gehäuse heraus.
8. Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die UV-Lampenklemme (2
DOC-26000DE Rev. C
(A), und ziehen Sie die Abdeckung nach oben (B) und dann heraus (C).

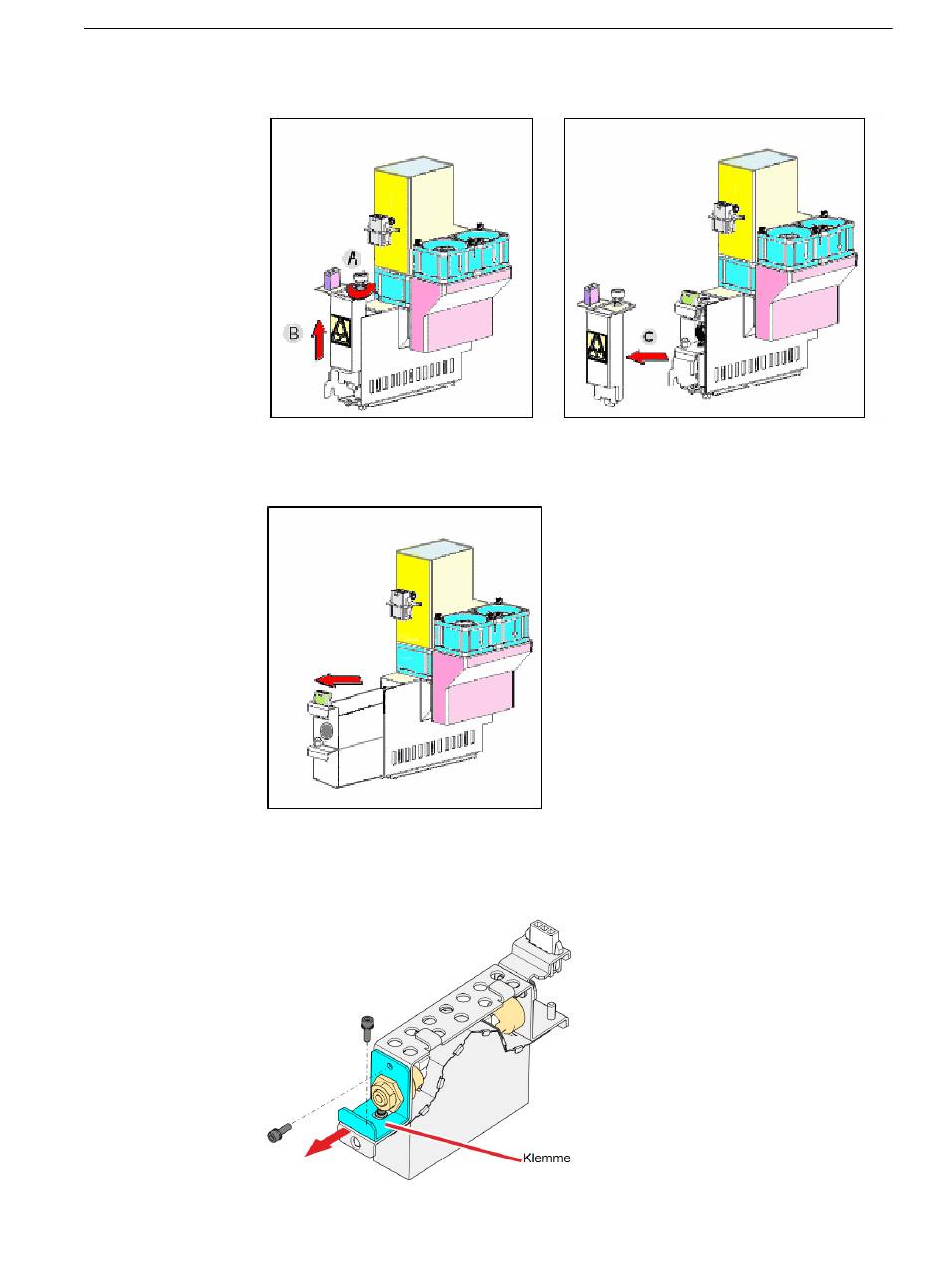

Abbildung 4-131 Entfernen der UV-Lampenabdeckung
Abbildung 4-132 Entfernen des UV-Lampenreflektors
Schrauben).
Abbildung 4-133 Entfernen der Klemme der UV-Lampe
4 Bedienung und Wartung des Druckers
4-95
