Anschließen

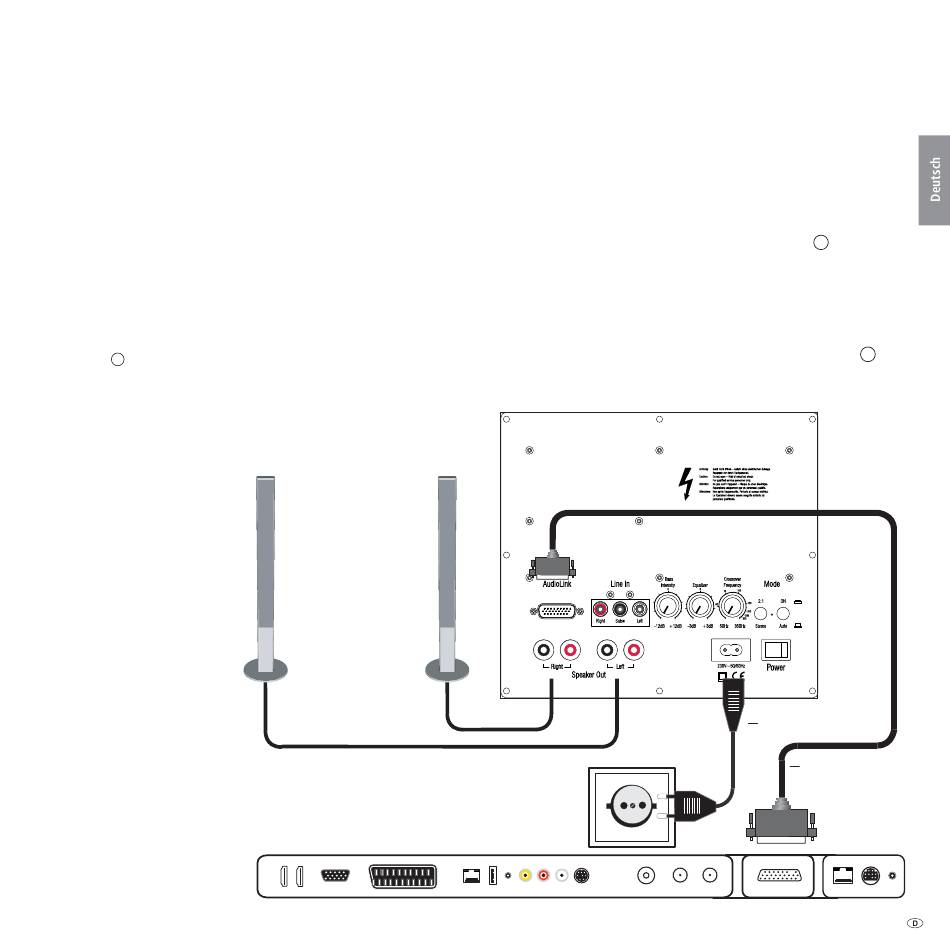

Verkabelung Loewe TV-Gerät (Chassis L27xx/SL1xx) – Subwoofer Compact – Lautsprecher
➠
Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio-
Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie
sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe
Aufrüstsatz.
Sie können den Subwoofer entweder über ein Audio-Link-Kabel anschließen
oder über das optional nachrüstbare Module Wirless AudioLink mit einer
kompatiblen Audioquelle (z.B. Loewe MediaVision 3D) drahtlos verbinden.
Falls Sie den Subwoofer über das Audio-Link-Kabel anschließen, montieren Sie
es mit dem 26-poligen Stecker am Loewe TV-Gerät und am Subwoofer (Buchse
Audio Link ).
2
Front Front
links rechts
Loewe TV-Gerät (L27xx - SL1xx)
Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entspre-
chenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherka-
bels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte
Ader jeweils mit der schwarzen Schraubklemme Speaker Out
woofer Compact (Anschlussschema siehe Abbildung unten) und der schwarzen
Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen
Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf.
Führen Sie das Drahtende in die Schraubklemme von unten ein und drehen Sie
die Schraubklemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden
Sie mit den roten Klemmen.
Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V
Subwoofers mit einer 220-240V 50/60 Hz Steckdose.
Loewe Subwoofer Compact
am Sub-
3
des
4
Netzkabel
Audio-Link-Kabel
7 -
