Kytkeminen

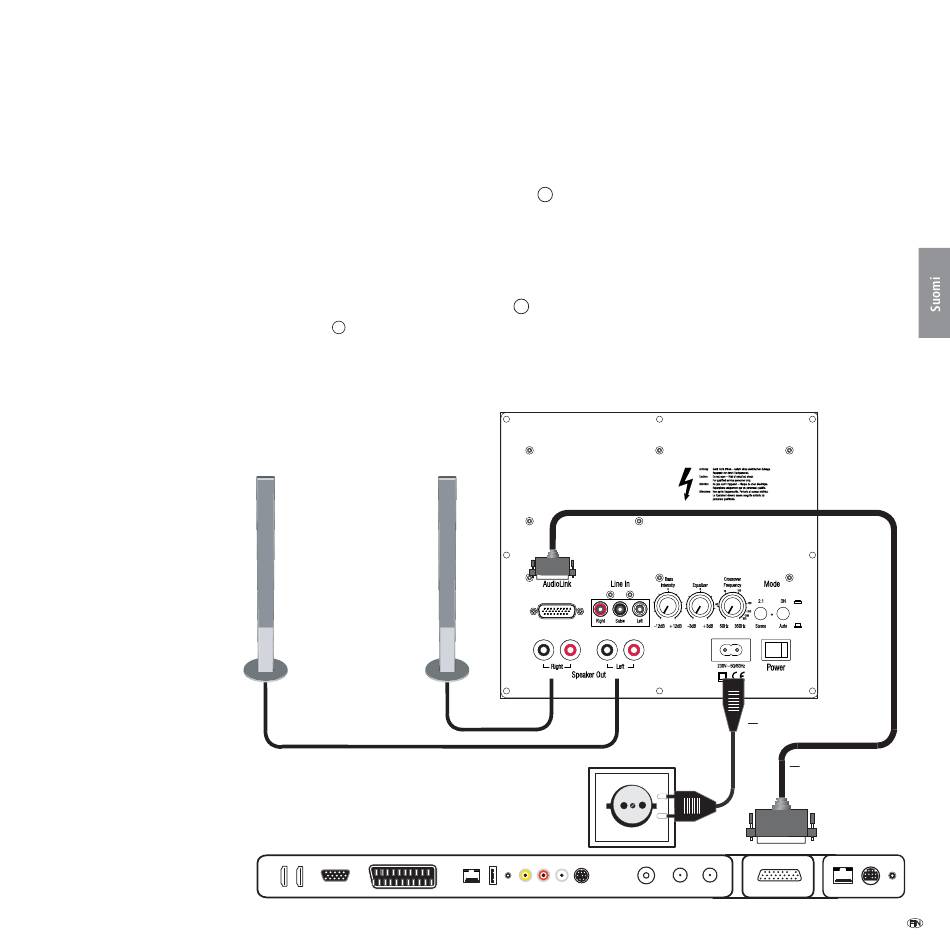

Kaapelointi Loewe-televisio (chassis L27xx/SL1xx) – Subwoofer Compact – kaiutin
➠
Television on oltava varustettu integroidulla digitaalisella monikanavaisella
audio-dekooderilla. Jos näin ei ole, käänny jälleenmyyjäsi puoleen ja tiedus-
tele laitteeseesi sopivaa Loewe-lisälaitetta.
Voit liittää subwooferin yhteensopivaan audiolähteeseen (esim. Loewe Media
Vision 3D) joko Audio-Link-kaapelilla tai langattomasti lisävarusteena saatavan
jälkikäteen asennettavan Wireless AudioLink -moduulin avulla. Jos liität
ubwooferin Audio-Link-kaapelilla, asenna kaapeli 25-napaisella pistokkeella
Loewe-televisioon ja subwooferiin (liitäntä Audio Link
Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen
kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke
tämä mustalla merkitty johdin Subwoofer Compactin mustaan liitäntään Spea-
).
2
Etukaiutin Etukaiutin
vasen oikea
Loewe-televisio (L27xx - SL1xx)
ker Out (katso alla olevan kuvan liitäntäkaavio) sekä kaiuttimen mustaan
2
liitäntään. Kierrä tätä varten subwooferin kyseisen liittimen ruuviliitosta vasta-
päivään n. 5 kierrosta. Työnnä johtimen pää ruuviliittimen sisään alhaalta päin
ja käännä ruuviliitintä myötäpäivään. Johtimet, joita ei ole merkitty, kytketään
punaisiin liitäntöihin.
Yhdistä subwooferin 220 - 240 V -liitäntä toimitukseen sisältyvällä verkkokaape-
lilla 220-240V 50/60 Hz -pistorasiaan.
4
Loewe Subwoofer Compact
Verkkokaapeli
Audio Link -kaapeli
