Loewe Compact Bedienungsanleitung Seite 19

Le raccordement

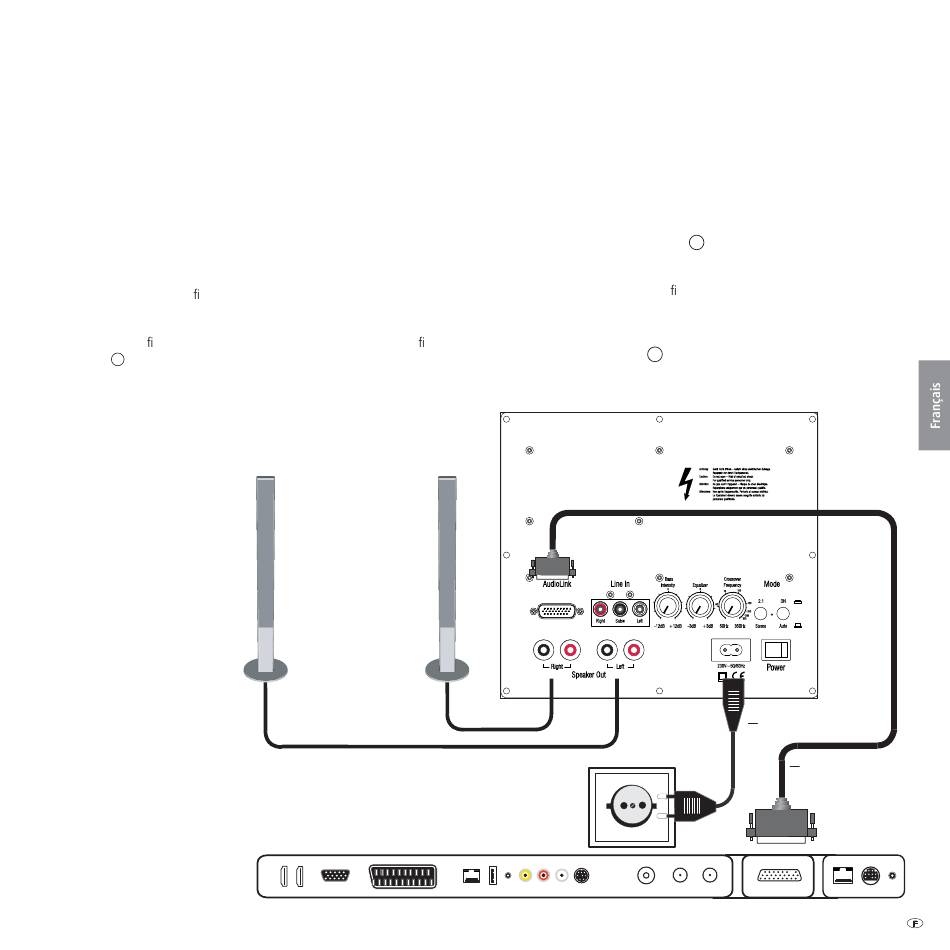

Câblage téléviseur Loewe (chassis L27xx/SL1xx) – Subwoofer Compact – Haut-parleurs
➠
Le téléviseur doit être équipé d'un décodeur audio multicanal numérique
intégré. Si cela n'est pas le cas dans la configuration usine, veuillez vous
adresser à votre revendeur en lui demandant une extension de Loewe adap-
tée.
Vous pouvez raccorder le caisson de basses soit via un câble Audio-Link soit
au moyen d'un module sans l disponible sous forme d'option supplémentaire
(Module Wirless AudioLink) avec source audio compatible (par exemple,
Loewe MediaVision 3D). Si vous raccordez le Subwoofer via le câble Audio-Link,
branchez-le avec la che 26 pôles au téléviseur Loewe et au Subwoofer ( che
Audio Link ).
2
Haut- Haut-
parleur parleur
gauche droit
Téléviseur Loewe (L27xx - SL1xx)
Branchez le câble du haut-parleur au haut-parleur selon la notice d'installation
correspondante. L'un des deux brins du câble du haut-parleur porte norma-
lement une marque noire. Reliez le brin marqué en noir à la borne à vis noire
Speaker Out du Subwoofer Compact
illustration ci-dessous) et à la borne noire du haut-parleur. Déserrez pour cela
la capsule à vis de la borne du Subwoofer dans le sens contraire des aiguilles
d'une montre d'environ 5 tours. En lez l'embout du câble dans la borne à vis
à partir du bas et vissez la borne à vis dans le sens des aiguilles d'une montre.
Reliez les conducteurs ne portant aucun marquage aux bornes rouges.
Branchez la prise 220 - 240 V du Subwoofer à une prise électrique 220 -
4
240 V 50/60 Hz au moyen du câble secteur.
Loewe Subwoofer Compact
(schéma de raccordement, voir
2
Câble secteur
Câble Audio Link
19 -
