Loewe Compact Bedienungsanleitung Seite 55

Anslutning
anslut Loewe TV-apparat (chassis L27xx/SL1xx) – Subwoofer Compact – högtalare
➠
TV-apparaten måste vara utrustad med en integrerad digital erkanals-
ljuddekoder. Om en sådan inte har integrerats på fabriken, kontakta din
försäljare och fråga efter en passande Loewe påbyggnadssats.
Du kan antingen ansluta subwoofern till en kompatibel ljudkälla (f.ex. Loewe
MediaVision 3D) via en audio-link-kabel eller ansluta den trådlöst via modulen
Wireless AudioLink som du kan komplettera med i efterhand (tillval). Om du
ansluter subwoofern via audio-link-kabeln ska du montera enheten med den
26-poliga kontakten på Loewe-TV-apparaten och på subwoofern (bussning
Audio Link ).
2
Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de
båda ledarna i högtalarkabeln är vanligtvis svart. Anslut denna svartmarkerade
Front Front
vänster höger

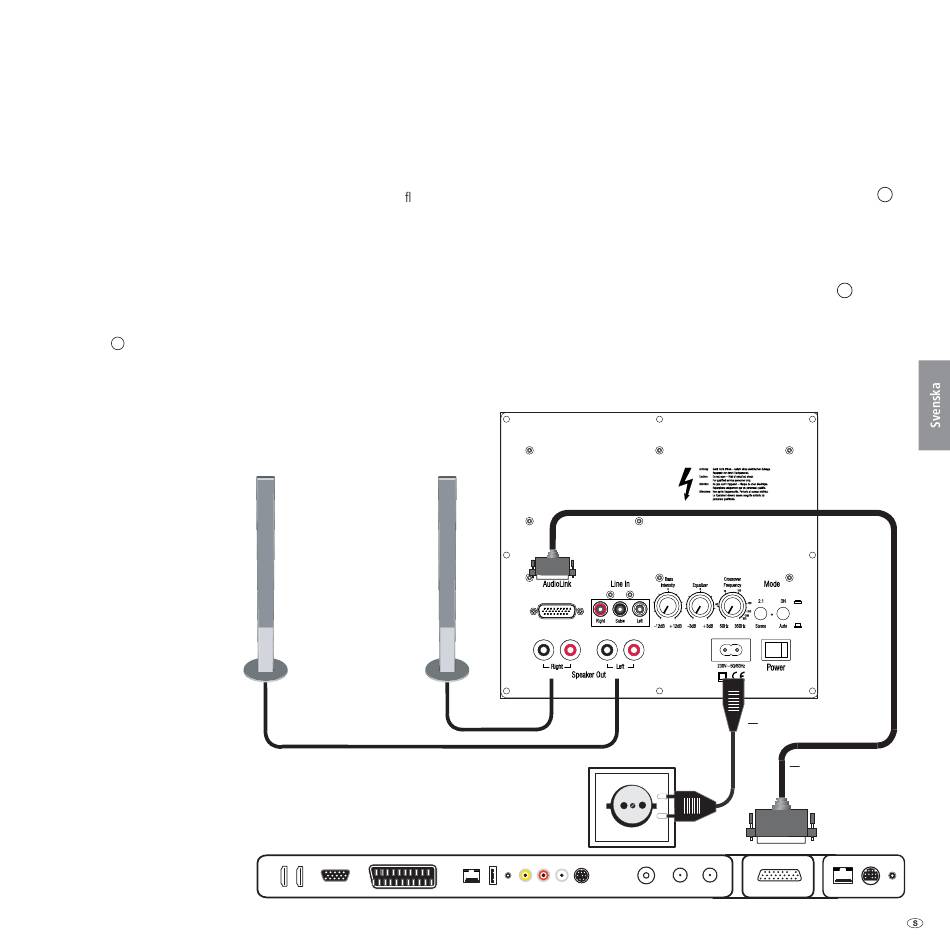

Loewe TV-apparat (L27xx - SL1xx)
kabeln till den svarta skruvklämman Speaker Out på Subwoofer Compact
(anslutningsschema se bild nedan) och den svarta klämman på högtalaren.
Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5
varv. För in trådänden i skruvklämman underifrån och skruva skruvklämman
medurs. De ej markerade ledarna förbinds med de röda plintarna.
Anslut med den medlevererade nätsladden till uttaget 220 - 240 V
subwoofern med en 220-240V 50/60 Hz kontakt.
Loewe Subwoofer Compact
2
på
4
Nätkabel
Audio-Link-kabel
55 -
