Aansluiten

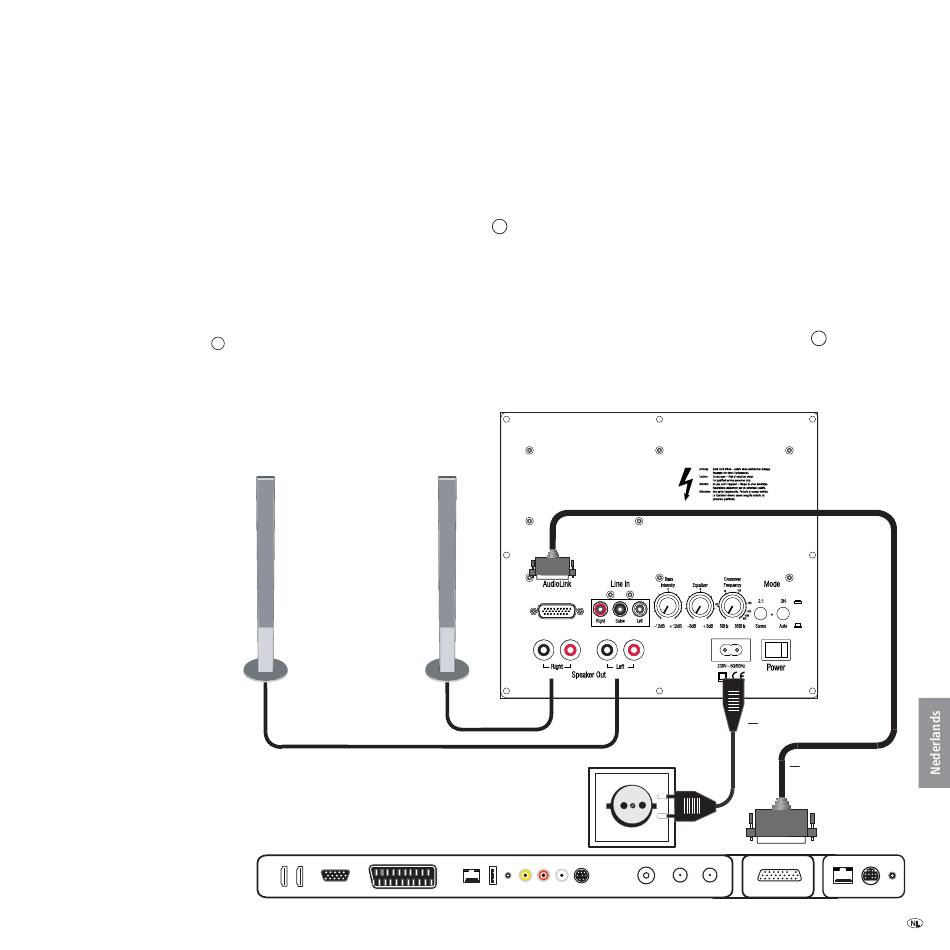

Bekabeling Loewe tv-toestel (chassis L27xx/SL1xx) – Subwoofer Compact – luidspreker
➠
Het tv-toestel moet met een digitale meerkanalenaudiodecoder uitgerust
zijn. Als het niet standaard is uitgerust met een dergelijke module, dient u
zich te wenden tot uw dealer voor een passende Loewe-uitbreidingsset.
U kunt de subwoofer hetzij via een optionele Audio-Link-kabel aansluiten hetzij
draadloos verbinden met een compatibele audiobron (bijv. Loewe MediaVision
3D) via de optionele achteraf inbouwbare Module Wirless AudioLink. Wan-
neer u de subwoofer via de Audio-Link-Kabel aansluit, bevestigt u die met de
26-polige stekker aan het Loewe-tv-toestel en met de andere stekker aan de
subwoofer (ingang Audio Link
2
Sluit de luidsprekerkabel aan op de luidspreker zoals beschreven in de installa-
tiehandleiding. Eén van beide draden van de luidsprekerkabel is zoals gebrui-
).
voor voor
links rechts
Loewe tv-toestel (L27xx - SL1xx)
kelijk gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draad
telkens met de zwarte schroefklem Speaker Out op de Subwoofer Compact
(aansluitschema zie afbeelding onderaan) en de zwarte klemdraadhouder
2
van de luidspreker. Draai daarvoor de schroefsluiting van de betreffende klem
op de subwoofer ongeveer 5 slagen naar links (in tegenwijzerzin). Steek het
draaduiteinde langs onder in de schroefklem en draai de schroefklem naar
rechts (in wijzerzin) dicht. De niet gemarkeerde draden verbindt u met de rode
klemdraadhouders.
Verbind met het bijgeleverde netsnoer de ingang 220 - 240 V
woofer met een 220-240V 50/60 Hz-stopcontact.
Loewe-subwoofer Compact
van de sub-
4
Netsnoer
Audio-Link-kabel
