Collegamento

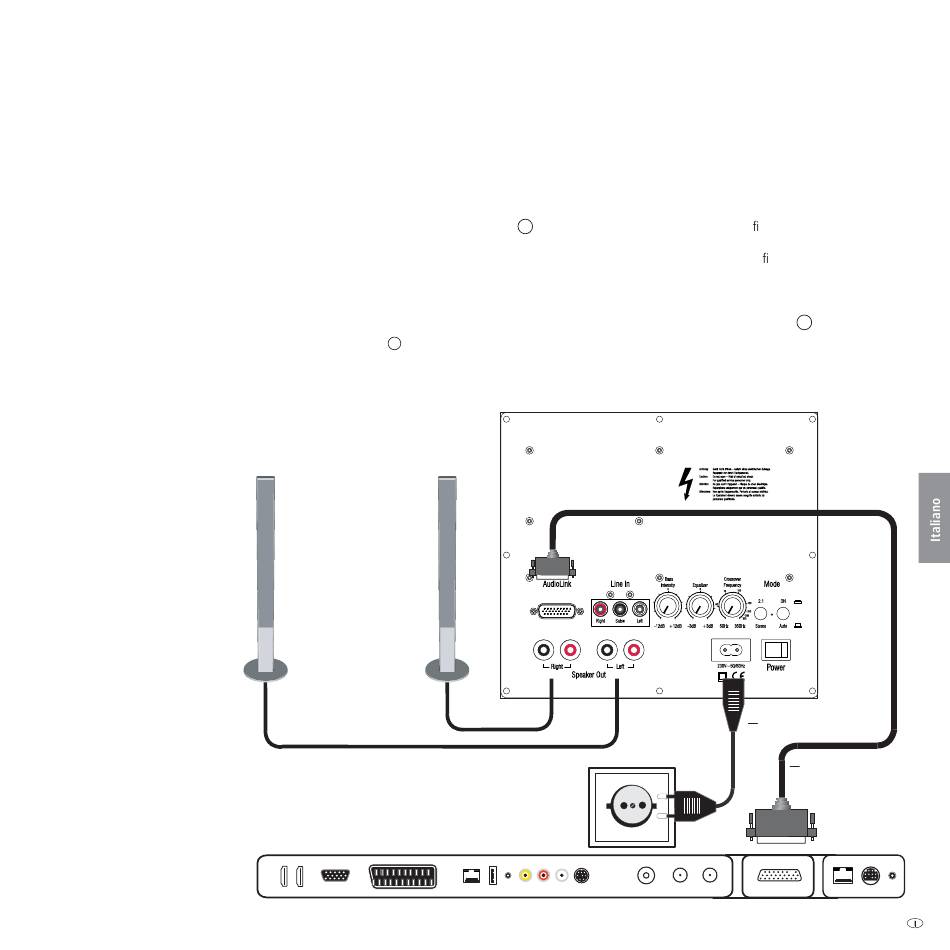

Cablaggio dell'apparecchio TV (chassis L27xx/SL1xx) – Subwoofer Compact – Altoparlante
➠
L'apparecchio TV deve essere corredato di un decoder audio digitale multi-
canale. Se detto modulo non fosse stato predisposto dal produttore, rivol-
gersi al proprio rivenditore di fiducia e richiedere un kit di espansione Loewe
adeguato.
Il subwoofer senza cavi si può collegare a una sorgente audio compatibile
tramite un cavo Audio-Link oppure tramite il Modulo integrabile Wirless
Audiolink integrabile su richiesta (ad es. Loewe MediaVision 3D). Se si intende
collegare il subwoofer con il cavo Audio-Link, installarlo con il connettore da 26
poli nell'apparecchio TV Loewe e al subwoofer (presa Audio Link
Collegare il cavo dell'altoparlante all'altoparlante seguendo le rispettive istruzio-
ni di installazione. Uno delle due anime del cavo dell'altoparlante generalmente
).
2
Vista Vista
frontale frontale
sinistro destro
Apparecchio TV Loewe (L27xx - SL1xx)
è marcato in nero. Collegare l'anima segnata con il nero del cavo dell'altopar-
lante rispettivamente al morsetto a vite nero Speaker Out del subwoofer Com-
pact. (per lo schema di collegamento vedere la gura a destra) e il morsetto
2
nero dell'altoparlante. Serrare la vite di arresto del morsetto del subwoofer
con 5 giri in senso antiorario. Inserire l'estremità del lo nel morsetto a vite dal
basso e serrare il morsetto a vite in senso orario. Le anime non segnate vanno
collegate con i morsetti rossi.
Con il cavo di rete fornito, collegare la spina da 220-240 V
una presa da 220-240 V 50/60 Hz.
Subwoofer Loewe Compact
del subwoofer a
4
Cavo di rete
Cavo Audio Link
25 -
