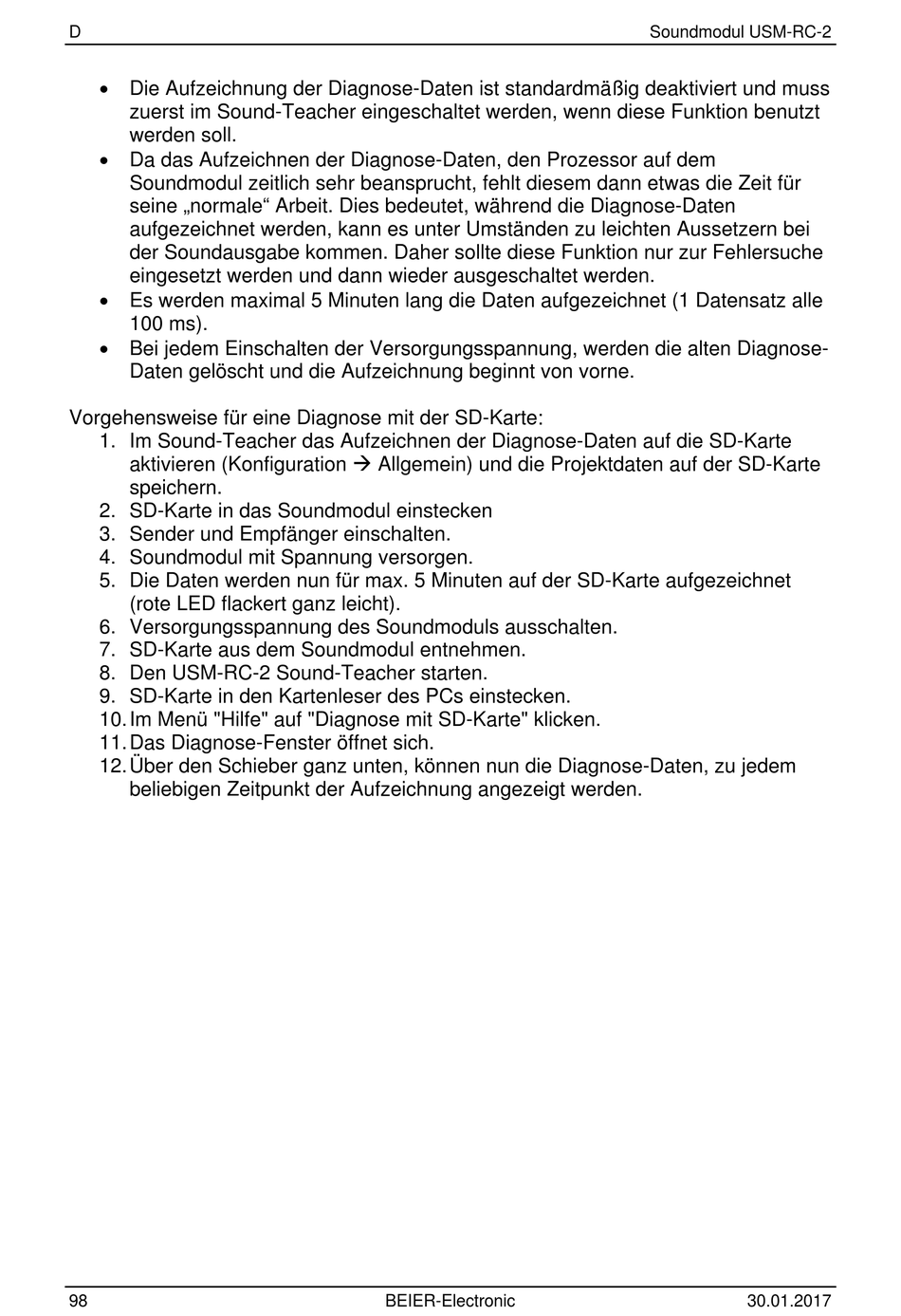

BEIER-Electronic USM-RC-2 Bedienungsanleitung Seite 98

D
 Die Aufzeichnung der Diagnose-Daten ist standardmäßig deaktiviert und muss
zuerst im Sound-Teacher eingeschaltet werden, wenn diese Funktion benutzt
werden soll.
 Da das Aufzeichnen der Diagnose-Daten, den Prozessor auf dem
Soundmodul zeitlich sehr beansprucht, fehlt diesem dann etwas die Zeit für
seine „normale" Arbeit. Dies bedeutet, während die Diagnose-Daten
aufgezeichnet werden, kann es unter Umständen zu leichten Aussetzern bei
der Soundausgabe kommen. Daher sollte diese Funktion nur zur Fehlersuche
eingesetzt werden und dann wieder ausgeschaltet werden.
 Es werden maximal 5 Minuten lang die Daten aufgezeichnet (1 Datensatz alle
100 ms).
 Bei jedem Einschalten der Versorgungsspannung, werden die alten Diagnose-
Daten gelöscht und die Aufzeichnung beginnt von vorne.
Vorgehensweise für eine Diagnose mit der SD-Karte:
1. Im Sound-Teacher das Aufzeichnen der Diagnose-Daten auf die SD-Karte
aktivieren (Konfiguration  Allgemein) und die Projektdaten auf der SD-Karte
speichern.
2. SD-Karte in das Soundmodul einstecken
3. Sender und Empfänger einschalten.
4. Soundmodul mit Spannung versorgen.
5. Die Daten werden nun für max. 5 Minuten auf der SD-Karte aufgezeichnet
(rote LED flackert ganz leicht).
6. Versorgungsspannung des Soundmoduls ausschalten.
7. SD-Karte aus dem Soundmodul entnehmen.
8. Den USM-RC-2 Sound-Teacher starten.
9. SD-Karte in den Kartenleser des PCs einstecken.
10. Im Menü "Hilfe" auf "Diagnose mit SD-Karte" klicken.
11. Das Diagnose-Fenster öffnet sich.
12. Über den Schieber ganz unten, können nun die Diagnose-Daten, zu jedem
beliebigen Zeitpunkt der Aufzeichnung angezeigt werden.
