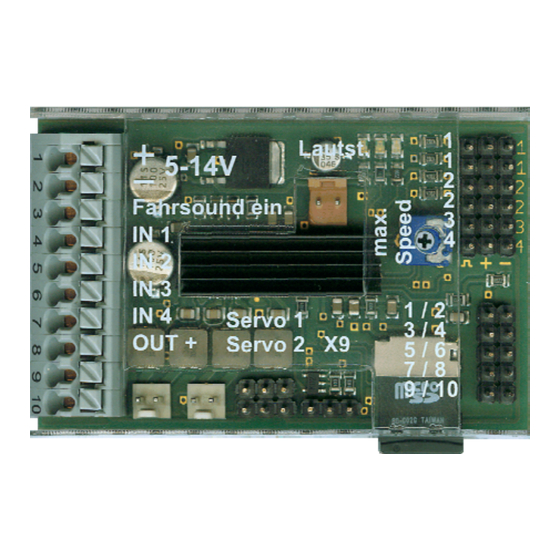

BEIER-Electronic USM-RC-2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

D

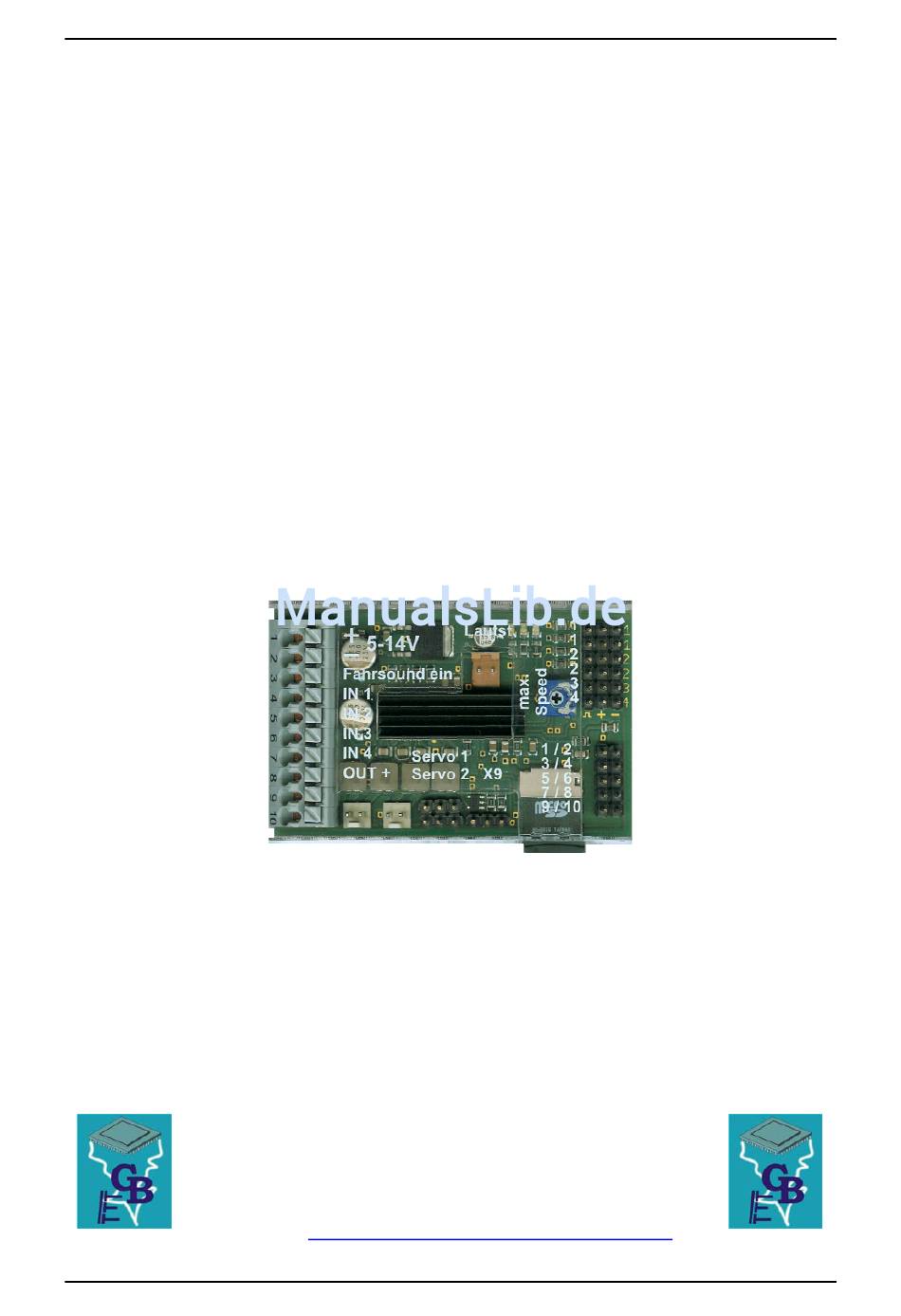

Soundmodul USM-RC-2
Bedienungsanleitung
Soundmodul
USM-RC-2
V1.50
BEIER-Electronic
Winterbacher Str. 52/4, 73614 Schorndorf - Weiler
Telefon 07181/46232, Telefax 07181/45732
eMail: modellbau@beier-electronic.de
Internet:
http://www.beier-electronic.de/modellbau
30.01.2017
BEIER-Electronic
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BEIER-Electronic USM-RC-2

  • Seite 1 Soundmodul USM-RC-2 Bedienungsanleitung Soundmodul USM-RC-2 V1.50 BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau 30.01.2017 BEIER-Electronic...

  • Seite 2: Inhaltsverzeichnis

    Soundmodul USM-RC-2 Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Beschreibung......................4 Sicherheitshinweise ....................5 Zusätzliche Informationen und Hilfe ................5 Technische Daten....................... 6 Betriebsarten: Digitalbetrieb, Digitalbetrieb mit UFR-Fahrtregler, Analogbetrieb und Mixbetrieb ........................7 Anschlussbelegung im Digitalbetrieb ................9 Anschlussplan Digitalbetrieb..................10 Anschlussbelegung im Digitalbetrieb mit UFR-Fahrtregler ........11 Anschlussplan Digitalbetrieb mit UFR-Fahrtregler ............
  • Seite 3 Stromüberwachung ....................57 Die LEDs auf dem Soundmodul ................58 PC-Software „USM-RC-2 Sound-Teacher“............... 59 Bedienung der Software „USM-RC-2 Sound-Teacher“..........61 Speichern von Sounds und Konfigurationen auf der SD-Karte......... 91 Übertragen von Projektdaten mit dem Datenkabel K-USB-2 ........91 Einstellung des Fahrsounds mit Hilfe des Fahrsounddiagramms ......92 Sound-Simulation .....................

  • Seite 4: Beschreibung

    Proportionalkanäle des Empfängers (Digitalbetrieb) für die Geschwindigkeits- information verwendet. Das USM-RC-2 kann bis zu 4 Sounds parallel wiedergeben. D.h. zusätzlich zu dem Fahr-/Motorsound sind gleichzeitig weitere 3 Zusatz-/Zufallssounds möglich. Die Sounds werden in einer Soundqualität von 44,1 kHz und 16 Bit ausgegeben.

  • Seite 5: Sicherheitshinweise

    Wie im BEIER-Electronic Forum können dort Fragen gestellt und Ideen präsentiert werden. YouTube Tutorials: Vor der ersten Installation und bei Fragen zu dem USM-RC-2 empfehlen wir Ihnen unsere YouTube Videos anzuschauen. In den Tutorials wird z.B. der Anschluss des USM-RC-2 Moduls und die grundsätzliche Funktionsweise und deren...

  • Seite 6: Technische Daten

    Soundmodul USM-RC-2 Technische Daten Versorgungsspannung (U 5 – 14 V Gleichspannung Stromaufnahme: Ruhestrom: ca. 120 mA Betrieb (nur Sound): max. 3,0 A Betrieb (Sound+Schaltausgänge): max. 6,0 A Die Stromaufnahme ist von der eingestellten Lautstärke und geschalteten Last abhängig. Schalt-Eingänge: 5 Stück LO-Signal = U <...

  • Seite 7: Betriebsarten: Digitalbetrieb, Digitalbetrieb Mit Ufr-Fahrtregler, Analogbetrieb Und Mixbetrieb

    • Die Übertragung der Geschwindigkeit ist genauer. • Wir empfehlen bei einer kombinierten Nutzung des USM-RC-2 und einem UFR die Lichtsteuerung über den Fahrtregler zu steuern. Reichen die Lichtausgänge am UFR-Fahrtregler nicht aus, kann man z.B. die Kurvenlichter (oder auch jede beliebigen anderen Lichter) nun auch einfach am Soundmodul anschließen.
  • Seite 8 Soundmodul USM-RC-2 Einen Nachteil gibt es allerdings in dieser Betriebsart: Das Erweiterungsmodul EXM- kann nicht mehr an das Soundmodul angeschlossen werden. Soll das EMX-2 jedoch verwendet werden, muss der „normale“ Digitalbetrieb ausgewählt werden. Im Drive-Teacher muss dann also die Option „Digitale Übertragung zum Soundmodul“...

  • Seite 9: Anschlussbelegung Im Digitalbetrieb

    Soundmodul USM-RC-2 Anschlussbelegung im Digitalbetrieb Anschlüsse auf dem Soundmodul: X1/1 Versorgungsspannung + (5 – 14 V DC) X1/2 Versorgungsspannung - X1/3 Schalt-Eingang für Fahrsound ein/aus X1/4 Schalt-Eingang 1 X1/5 Schalt-Eingang 2 X1/6 Schalt-Eingang 3 X1/7 Schalt-Eingang 4 X1/8 Plus-Anschluss für Ausgänge 1 - 12 (intern mit X1/1 verbunden)

  • Seite 10: Anschlussplan Digitalbetrieb

    Soundmodul USM-RC-2 Anschlussplan Digitalbetrieb Ausgang 12 Ausgang 11 Eingang 4 Eingang 3 Eingang 2 6,3A Eingang 1 Fahrsound ein/aus BEIER-Electronic 30.01.2017...

  • Seite 11: Anschlussbelegung Im Digitalbetrieb Mit Ufr-Fahrtregler

    Soundmodul USM-RC-2 Anschlussbelegung im Digitalbetrieb mit UFR-Fahrtregler Anschlüsse auf dem Soundmodul: X1/1 Versorgungsspannung + (5 – 14 V DC) X1/2 Versorgungsspannung - X1/3 Schalt-Eingang für Fahrsound ein/aus X1/4 Schalt-Eingang 1 X1/5 Schalt-Eingang 2 X1/6 Schalt-Eingang 3 X1/7 Schalt-Eingang 4 X1/8 Plus-Anschluss für Ausgänge 1 - 12 (intern mit X1/1 verbunden)

  • Seite 12: Anschlussplan Digitalbetrieb Mit Ufr-Fahrtregler

    Soundmodul USM-RC-2 Anschlussplan Digitalbetrieb mit UFR-Fahrtregler Ausgang 12 Ausgang 11 Eingang 4 Eingang 3 Eingang 2 Eingang 1 Fahrsound ein/aus BEIER-Electronic 30.01.2017...

  • Seite 13: Anschlussbelegung Im Analogbetrieb

    Soundmodul USM-RC-2 Anschlussbelegung im Analogbetrieb Anschlüsse auf dem Soundmodul: X1/1 Versorgungsspannung + (5 – 14 V DC) X1/2 Versorgungsspannung - X1/3 Schalt-Eingang für Fahrsound ein/aus X1/4 Motor 1 + (Geschwindigkeit) X1/5 Motor 1 - (Geschwindigkeit) X1/6 Motor 2 + (Geschwindigkeit) / Schalteingang 5...

  • Seite 14: Anschlussplan Analogbetrieb

    Soundmodul USM-RC-2 Anschlussplan Analogbetrieb Ausgang 12 Ausgang 11 Eingang 6 Eingang 5 6,3A Fahrsound ein/aus BEIER-Electronic 30.01.2017...

  • Seite 15: Anschlussbelegung Im Mixbetrieb

    Soundmodul USM-RC-2 Anschlussbelegung im Mixbetrieb Anschlüsse auf dem Soundmodul: X1/1 Versorgungsspannung + (5 – 14 V DC) X1/2 Versorgungsspannung - X1/3 Schalt-Eingang für Fahrsound ein/aus X1/4 Motor 1 + (Geschwindigkeit) X1/5 Motor 1 - (Geschwindigkeit) X1/6 Motor 2 + (Geschwindigkeit)

  • Seite 16: Anschlussplan Mixbetrieb

    Soundmodul USM-RC-2 Anschlussplan Mixbetrieb Ausgang 12 Ausgang 11 6,3A Fahrsound ein/aus BEIER-Electronic 30.01.2017...

  • Seite 17: Einbau Des Soundmoduls

    Soundmodul USM-RC-2 Einbau des Soundmoduls Um das Soundmodul sicher in dem Modell zu befestigen, bietet sich z.B. selbst- klebendes Klettband an, welches auf die Kunststoffabdeckung des Soundmoduls geklebt werden kann. Achten Sie bei dem Einbau des Moduls darauf, dass keine Bauteile oder Leiterbahnen der Platine irgendwelche Metallteile berühren! Dies kann...
  • Seite 18 Plusleitung des Akkus ab (oder Plus und Minus gleichzeitig)! Niemals zuerst (oder nur) die Minusleitung trennen! Anschluss der Lautsprecher: An das USM-RC-2 können 1 oder 2 Lautsprecher angeschlossen werden. Der erste Lautsprecher wird an Stecker X5 angeschlossen. Der zweite und optionale Lautsprecher wird an Stecker X6 angeschlossen.
  • Seite 19 Soundmodul USM-RC-2 Daher können Sie Ihre Empfängerstromversorgung genau so planen, als ob Sie gar kein Soundmodul angeschlossen hätten. Also z.B. bei 2 Fahrtreglern mit BEC, muss dann ein BEC deaktiviert werden. Anschluss der Schalt-Ausgänge: Die Ausgänge 1 - 10 des Moduls liegen auf der Stiftleiste X3. Die Ausgänge 11 und 12 sind auf den Klemmen X1/9 und X1/10 rausgeführt.

  • Seite 20: Versorgungsspannung

    Soundmodul USM-RC-2 Ein Elektroniker kann sich nun sicherlich den idealen Wert für seine LEDs selber berechnen, für alle anderen, hier eine kleine Tabelle von Vorwiderständen für Standard-LEDs (Strom ca. 15 mA) als groben Anhaltspunkt: Versorgungsspannung Vorwiderstand 270 Ohm 7,2 V...

  • Seite 21: Anschluss Des Soundmoduls Im Digitalbetrieb

    Soundmodul USM-RC-2 Anschluss des Soundmoduls im Digitalbetrieb Anschluss der Proportionaleingänge An die Stiftleiten X2/1 – X2/4 können bis zu 4 Proportionalkanäle eines RC- Empfängers angeschlossen werden. Für den Anschluss verwenden Sie die 2 mitgelieferten Servo-Patchkabel. Wollen Sie mehr als 2 Proportionalkanäle anschließen, werden weitere Servo-Patchkabel benötigt.
  • Seite 22 Soundmodul USM-RC-2 Anschluss der Schalt-Eingänge Über die Schalt-Eingänge an den Klemmen X1/4 – X1/7 können 4 verschiedene Funktionen (siehe Seite 36) ausgelöst werden. Alle Schalt-Eingänge des Soundmoduls sind minusschaltend. Um eine Funktion auszulösen, muss der Minuspol der Versorgungsspannung an den jeweiligen Eingang geschaltet werden.

  • Seite 23: Anschluss Des Soundmoduls Im Digitalbetrieb Mit Ufr-Fahrtregler

    Soundmodul USM-RC-2 Anschluss des Soundmoduls im Digitalbetrieb mit UFR- Fahrtregler Anschluss an den UFR-Fartregler Die Stiftleiste X2/1 wird mit einem der mitgelieferten Servo-Pachkabel, mit der Stiftleiste X4/1 (unten) des Fahrtreglers verbunden. Über dieses Servo-Patchkabel erhält das Soundmodul dir Informationen für die Geschwindigkeit und die Lichter.
  • Seite 24 Soundmodul USM-RC-2 Solange der Fahrsound nicht eingeschaltet wird, spielt das Soundmodul auch keinen Fahrsound/Motorsound ab! Daher muss der Fahrsound auf eine der möglichen Weisen eingeschaltet werden! BEIER-Electronic 30.01.2017...

  • Seite 25: Anschluss Des Soundmoduls Im Analogbetrieb

    Soundmodul USM-RC-2 Anschluss des Soundmoduls im Analogbetrieb Anschluss der Motoren Im Analogbetrieb wird die Fahrgeschwindigkeit des Modells über die Motorspannung ermittelt. Hierzu können 1 oder 2 Gleichstrommotoren an die Klemmen X1/4 und X1/5 bzw. X1/6 und X1/7 angeschlossen werden. Diese Verbindung zum Soundmodul erfolgt parallel zu den bestehenden Anschlüssen ihres Fahrtreglers.

  • Seite 26: Anschluss Des Soundmoduls Im Mixbetrieb

    Soundmodul USM-RC-2 Anschluss des Soundmoduls im Mixbetrieb Anschluss der Motoren Im Mixbetrieb wird die Fahrgeschwindigkeit des Modells direkt über die Motorspannung ermittelt. Hierzu können 1 oder 2 Gleichstrommotoren an die Klemmen X1/4 und X1/5 bzw. X1/6 und X1/7 angeschlossen werden. Die Verbindung zum Soundmodul erfolgt parallel zu den bestehenden Anschlüssen ihres...

  • Seite 27: Lautsprecher

    Daher muss der Fahrsound auf eine der möglichen Weisen eingeschaltet werden! Lautsprecher An das Soundmodul USM-RC-2 können Sie jeden beliebigen Lautsprecher anschließen, der eine Impedanz von mindestens 4  hat und für die jeweilige Maximalleistung ausgelegt ist. Wir empfehlen Breitbandlautsprecher mit 4 oder 8 einzusetzen.

  • Seite 28: Lautstärkeeinstellung

    Soundmodul USM-RC-2 sehr unlinear ist wäre für eine doppelte Lautstärke eine etwa 4-10 fache Leistung erforderlich. Um eine optimale Lautstärke und Klangqualität zu erreichen, muss der Lautsprecher in einen geeigneten Resonanzkörper (Lautsprecherbox) eingebaut werden. Ein Lautsprecher der z.B. offen auf dem Tisch liegt wird keinen optimalen Sound liefern.

  • Seite 29: Sounds

    Soundmodul USM-RC-2 Sounds Alle Sounds werden auf dem Soundmodul, mit der Software USM-RC-2 Sound- Teacher, in den so genannten „Sound-Slots“ gespeichert. Es müssen nicht alle Slots mit einem Sound belegt werden. Ist z.B. gar kein Anfahrgeräusch gewünscht, dann kann dieser Slot frei gelassen werden.

  • Seite 30: Fahrsound

    Soundmodul USM-RC-2 Fahrsound Der Fahrsound setzt sich aus mehreren Einzelgeräuschen zusammen. In der Regel gibt es immer zumindest ein Anlassgeräusch, Standgeräusch, Fahrgeräusch und ein Abstellgeräusch. Dieses Soundmodul bietet jedoch auch noch die Möglichkeit ein Anfahrgeräusch, Anhaltgeräusch, bis zu 5 unterschiedliche Fahrgeräusche (z.B.
  • Seite 31 Soundmodul USM-RC-2 Fahrgeräusche / Gänge FG1 - FG5 Das Fahrgeräusch wird abgespielt, wenn das Fahrzeug fährt. Das Fahrgeräusch wird dabei, wie auch das Standgeräusch, immer als Endlosschleife abgespielt. Die Abspielgeschwindigkeit des Sounds ist hierbei jedoch abhängig von der Geschwindigkeit des Fahrzeugs. Das Soundmodul erkennt, wie schnell sich das Fahrzeug bewegt, und spielt das Fahrgeräusch auch in der entsprechenden...

  • Seite 32: Anhaltgeräusch

    Auf der mitgelieferten DVD befinden sich im Ordner „USM-RC-2 Sounds“ einige Beispielsounds für verschiedene Fahrzeuge. Um das Soundmodul mit einem neuen Sound zu bespielen, starten Sie einfach das Programm „USM-RC-2 Sound- Teacher“, öffnen die „*.usm“ Projektdatei (Menü „Datei“  „Projekt öffnen“), die sich im jeweiligen Order befindet, und speichern die Projektdaten auf die SD-Karte.

  • Seite 33: Fahrsound Ein- Und Ausschalten

    Soundmodul USM-RC-2 Fahrsound ein- und ausschalten Damit der Soundmodul den Fahrsound, also das Motorengeräusch abspielt, muss der Fahrsound zuerst eingeschaltet werden. Den Fahrsound kann auf verschiedene Arten eingeschaltet werden: Fahrsound über den Schalt-Eingang an Klemme X1/3 einschalten: Wenn der Eingang X1/3 auf Minus (Masse) gelegt wird, schaltet sich der Fahrsound ein.

  • Seite 34: Anpassung Des Fahrgeräusches An Die Fahrgeschwindigkeit

    Soundmodul USM-RC-2 Fahrsound mit dem EKMFA-Modus an Proportionaleingang #3 (X2/3) einschalten: Über den Ein-Kanal-Multifunktionalauswahl Modus (EKMFA) kann fast das ganze Soundmodul mit nur einem freien Kanal des Sender gesteuert werden. Hier wird durch "Zählen" (und entsprechend oft Betätigen des Knüppels/Tasters) festgelegt, welche Funktion ausgelöst werden soll.

  • Seite 35: Fahrsound 2

    Soundmodul USM-RC-2 Fahrsound 2 Zusätzlich zum eigentlichen Fahrsound, lässt sich auch ein 2. drehzahlabhängiger Sound abspielen. Dieser 2. Fahrsound bietet jedoch nicht so viele Sound-Slots/ Optionen, wie der normale Fahrsound. Der Fahrsound 2 muss auch nicht unbedingt ein Motorsound sein, der beim „Fahren“...

  • Seite 36: Funktionen Des Soundmoduls

    Soundmodul USM-RC-2 Funktionen des Soundmoduls Zusätzlich zum Fahrsound bietet das USM-RC-2 noch viele weitere Funktionen, die über Fernsteuerung bzw. die Schalteingänge gesteuert werden können. Hier eine Übersicht aller möglichen Funktionen:  Zusatzsounds 1 - 30 auslösen Zusatzsounds  Ausgänge 1 - 12 schalten Ausgänge /...

  • Seite 37: Zusatzsounds 1 - 30

    Fernlicht über einen Nautic-Schalter und über einen Proportionalkanal zu schalten. Zusatzsounds 1 - 30 Zusätzlich zu dem Fahrsound, kann das USM-RC-2 bis zu 30 beliebige Zusatzsounds abspielen. Typische Zusatzsounds sind z.B. Hupen, Hydraulik- und Druckluftgeräusche, Signalhörner, Schussgeräusche, Lieder, Funksprüche, usw. Hier sind der Phantasie eigentlich keine Grenzen gesetzt…...
  • Seite 38 Soundmodul USM-RC-2 Die möglichen Abspiel-Modi werden nun erklärt. Diese unterscheiden sich auch darin, durch was (Prop.Kanal, Nautic, EKMFA, Eingänge) der Sound gestartet wird: Auslösung über Proportionalkanäle #2 - #4 als Memory-Funktion oder über den EKMFA-Modus: Modus Funktion Einmal / Komplett Wird der Sound gestartet, wird dieser genau einmal, von Anfang bis zum Ende abgespielt und stoppt dann.

  • Seite 39: Zufallssounds

    Soundmodul USM-RC-2 Zufallssounds Es können auch noch bis zu 8 Zufallssounds mit dem Soundmodul USM-RC-2 abgespielt werden. Die Zeitpunkte des Soundabspielens werden durch einen Zufallsgenerator bestimmt. Die Zeitspannen (min./max.) können, für jeden Sound einzeln, im Bereich von 1 – 250 Sekunden programmiert werden. Ebenso kann für jeden der 8 Zufallssounds eingestellt werden, unter welchen Bedingungen (Stand/Fahrt bzw.
  • Seite 40 Soundmodul USM-RC-2 Ist ein Titel zu Ende abgespielt, wird dann zum nächsten Titel gesprungen. Über die Option „Wiedergabe nach jedem Titel stoppen“ kann nun noch gewählt werden, ob der nächste Titel nun direkt gestartet wird, oder ob die Wiedergabe nun stoppt. Nach Titel 30 springt der interne Zähler wieder auf Titel 1.

  • Seite 41: Funktionsbelegung Der Proportionalkanäle #1 - #4

    (60) Bereich A befindet sich dabei links und D rechts. (1,0ms) (100) Die Bereiche können über den USM-RC-2 Sound-Teacher, durch Ändern der 4 Schwellen, auch noch an die jeweilige Fernsteuerung angepasst/optimiert werden. Belegung von Kanal #2 - #4: Bereich Funktionen...
  • Seite 42 Soundmodul USM-RC-2 Unterschied zwischen statischer und Memory-Funktion: Statisch Memory Wird eine Funktion als statisch hinterlegt, Bei der Memory-Funktion, schaltet sich schaltet sich diese Funktion dann immer die Funktion ein, sobald sich der solange ein, wie sich der Steuerknüppel Steuerknüppel für die angegebene Zeit in dem entsprechenden Bereich befindet.

  • Seite 43: Steuerknüppelsimulation Über Tasten Oder Schalter

    Soundmodul USM-RC-2 Steuerknüppelsimulation über Tasten oder Schalter Um die Funktionen des Soundmoduls über die Proportionalkanäle #2 - #4 komfortabel nutzen zu können, kann man durch nebenstehende Schaltung, die verschiedenen Potistellungen eines Steuerknüppels, durch einen einfachen Tastendruck simulieren. Betätigt man z.B. den Taster S1, wird also eine Knüppelstellung in...

  • Seite 44: Ein-Kanal-Multifunktionsauswahl (Ekmfa)

    Soundmodul USM-RC-2 Ein-Kanal-Multifunktionsauswahl (EKMFA) Wird im Sound-Teacher der Modus „Ein-Kanal-Multifunktionsauswahl“ (EKMFA) aktiviert, können bis zu 30 Funktionen des Soundmoduls (siehe Seite 36) über nur einen einzigen Proportionalkanal gesteuert werden. Es wird hierzu immer der Proportionalkanal #3 des Soundmoduls verwendet. Wie auch im „normalen“ Modus, ist der Bereich des Steuerknüppels in die 5 Bereiche A, B, N, C und D unterteilt (siehe Seite 41).

  • Seite 45: Nautic-Modus / Multiswitch-Modus

     Robbe Multi-Switch Module (Nr. 8084, 8101, 8413, F1511)  Mergen/CP 12-Kanal und 16-Kanal Multiswitch Das USM-RC-2 unterstützt sogar 2 Nautic/Multiswitch-Kanäle. Man kann also auch 2 Schaltermodule in den Sender einbauen um so noch mehr Funktionen zu steuern. In einigen neueren Fernsteuerungen sind auch so genannte „Software-Nautic- Module“...

  • Seite 46: Schalt-Ausgänge

    Soundmodul USM-RC-2 Bei Anlagen mit Jeti Duplex 2,4 GHz, muss die „Output period“ des Empfängers, mit Hilfe der Jeti-Box, auf „ByTransmitter“ bzw. „Auto“ eingestellt werden. Weitere wichtige Einstellungen: ATV High Limit: 2,20 ms, ATV Low Limit: 0,80 ms Schalt-Ausgänge Auf dem Soundmodul sind 12 Ausgänge vorhanden, die zur Ansteuerung von beispielsweise LEDs, Lampen, Relais, usw.
  • Seite 47 Soundmodul USM-RC-2 Folgende Ausgangsfunktionen können den Ausgängen zugeordnet werden:  Ausgang statisch ein  Ausgang blinkend  Ausgang als Impuls  Ausgang flackernd (soundabhängig)  Tagfahrlicht  Standlicht  Abblendlicht  Fernlicht  Nebelscheinwerfer  Nebelschlusslicht  Bremslicht  Rückfahrlicht ...
  • Seite 48 Soundmodul USM-RC-2 Ausgang „Statisch“ ein Ein Ausgang mit dieser Funktion, kann über einen Sound, einen Proportionalkanal, einen Nautic-Schalter, den EKMFA-Modus oder über einen Schalt-Eingang eingeschaltet werden. Der Ausgang schaltet immer ein, solange ein Sound läuft, bei dem dieser Ausgang im Sound-Teacher aktiviert ist, bzw. der Ausgang über eine der frei belegbaren Funktionen eingeschaltet wird.
  • Seite 49 Soundmodul USM-RC-2 Ausgang „Tagfahrlicht“ Der Ausgang für das Tagfahrlicht schaltet immer ein, wenn das Standlicht und das Abblendlicht nicht eingeschaltet sind. Ist Stand- oder Abblendlicht ein, schaltet sich das Tagfahrlicht automatisch aus. Ausgänge „Standlicht“, „Abblendlicht“, „Fernlicht“, „Nebelscheinwerfer“ und „Nebelschlusslicht“ Die Ausgänge für diese Lichter schalten ein, sobald die entsprechende Funktion aktiviert wird.
  • Seite 50 Soundmodul USM-RC-2 Ausgänge „Kurvenlicht links“ und „Kurvenlicht rechts“ Diese Ausgänge können bei Kurvenfahrten eingeschaltet werden. Es gibt 2 Möglichkeiten, wie die Kurvenlichter eingeschaltet werden können: 1. Über die Lenkung auf Proportionalkanal #2 (X2/2) 2. Über die Blinker Nähere Informationen zu diesen beiden Varianten finden Sie auf der Seite 77. Die...
  • Seite 51 Soundmodul USM-RC-2 Ausgang „Lok - Fahrtlicht vorwärts/rückwärts“ Diese beiden Ausgangstypen werden über die Funktion „Lok - Fahrtlicht“ eingeschaltet. Fährt die Lok vorwärts, wird der Ausgang „Lok - Fahrtlicht vorwärts“ aktiviert. Fährt die Lok rückwärts, wird der Ausgang „Lok - Fahrtlicht rückwärts“...
  • Seite 52 Soundmodul USM-RC-2 Ausgänge für Militärfahrzeuge: „Tarnscheinwerfer“, „Tarnrücklicht“, „Tarnbremslicht“ und „Leitkreuz“ Diese Ausgänge können nur über den programmierbaren Lichtschalter (siehe Seite 66), über die Funktionen „Lichtschalter +“ und „Lichtschalter -“ geschaltet werden. BEIER-Electronic 30.01.2017...
  • Seite 53 Soundmodul USM-RC-2 Ausgänge für Schiffe Mit diesen Ausgängen kann die Lichterführung von Schiffen vorbildsgetreu nachgebildet werden. Gesteuert werden die Lichter über folgende Logik-Tabelle: Funktion/Zustand  Vor Anker    Auf Grund    In Fahrt   ...

  • Seite 54: Ausgangs-Sequenzen

    Soundmodul USM-RC-2 aus und es wird normalerweise auf den Zustand "Vor Anker" umgeschaltet. Liegt in diesem Moment jedoch noch ein anderer Zustand, wie z.B. "Manövrierbehindert" oder "Schleppend" an, bleib dieser Zustand noch weiterhin enthalten und es wird dann erst auf "Vor Anker" umgeschaltet, wenn der andere Zustand ausgeschaltet wird.

  • Seite 55: Servoausgänge

    Soundmodul USM-RC-2 Servoausgänge Auf dem USM-RC-2 sind 2 Servoausgänge (X8/1 und X8/2) vorhanden. Diese 2 Servoausgänge teilen sich jedoch die Funktion mit den Schalt-Ausgängen 11 und 12. Wird also Servo 1 im Sound-Teacher aktiviert, wird die Funktion von Schalt-Ausgang 11 gleichzeitig deaktiviert. An den Schalt-Ausgang 11 darf dann auch nichts...

  • Seite 56: Funktions-Sequenzen

    Soundmodul USM-RC-2 Die Servobewegungen können auch noch mit einem Sound unterlegt werden. Die Zusatzsounds „Sound von Servo 1/2“ sind hierfür zuständig. Es wird auch noch zwischen Links- und Rechtslauf unterschieden. Man kann also für jede Laufrichtung einen anderen Sound abspielen. Möchte man keinen Sound beim Ansteuern der Servos haben, lässt man diese Sound-Slots einfach frei.

  • Seite 57: Akkuspannung

    Soundmodul USM-RC-2 Hier eine Auflistung mit „üblichen“ Werten für verschiedene Akkutypen: Akku-Typ Akkuspannung Schwelle für Schwelle für Akku laden Unterspannung Nickel-Cadmium 6,0 V (5 Zellen) 5,2 V 5,0 V 7,2 V (6 Zellen) 6,2 V 6,0 V Nickel-Metallhydrid 8,4 V (7 Zellen)

  • Seite 58: Die Leds Auf Dem Soundmodul

    Soundmodul USM-RC-2 Die LEDs auf dem Soundmodul Auf dem Soundmodul befinden sich 3 LEDs, die verschiedene Zustände des Soundmoduls anzeigen. Grüne LED Die grüne LED leuchtet immer sobald eine Versorgungsspannung an den Klemmen X1/1 und X1/2 anliegt. Rote und Blaue LED Diese beiden LEDs zeigen verschiedene Zustände und Fehler an.

  • Seite 59: Pc-Software „Usm-Rc-2 Sound-Teacher

    Soundmodul USM-RC-2 PC-Software „USM-RC-2 Sound-Teacher“ Mit unserer Software „USM-RC-2 Sound-Teacher“ kann das Soundmodul konfiguriert und die Sounddaten auf die SD-Karte übertragen werden. Systemvoraussetzungen  Windowskompatibler PC  Windows 2000, NT, XP, Vista, Windows 7, Windows 8 oder Windows 10  ca. 20 MB freier Festplattenspeicher ...
  • Seite 60 3. Wählen Sie im Menü „SD-Karte“ die SD-Karte aus. 4. Klicken Sie im Menü „Datei“ auf „Projekt öffnen“. 5. Wählen Sie nun z.B. auf der DVD-ROM im Ordner USM-RC-2-Sounds, das gewünschte Sound-Projekt aus (.usm Datei) und klicken auf die Schaltfläche „Öffnen“.

  • Seite 61: Bedienung Der Software „Usm-Rc-2 Sound-Teacher

    Info Zeigt Informationen zur Software an Sounds konfigurieren In dem Soundmodul USM-RC-2 können viele verschiedene Sounds in den Slots abgelegt werden. Die Sounds sind in 5 verschiedene Bereiche unterteilt: Fahrsound, Fahrsound 2, Zusatzsounds, Zufallsounds und WAV-Player Klicken Sie mit der Maus auf den entsprechenden Reiter, um die gewünschten Sounds zu ändern.

  • Seite 62: Abspielmodus

    Zeigt die Länge des Sounds an. Öffnen von Sounddateien Im Ordner „Sounds“ auf der DVD finden Sie einige allgemeine Beispielssounds. Im Ordner „USM-RC-2 Sounds“ befinden sich Fahrgeräusche zu den verschiedensten Fahrzeugen. Durch einen Klick auf die Schaltfläche, öffnet sich das Windows-übliche Dateiauswahlfester, in dem Sie die gewünschte Sounddatei auf ihrer Festplatte...
  • Seite 63  EKMFA-Modus  Eingänge  Ausgänge  Ausgangs-Sequenzen  Servo-Ausgänge (USM-RC-2, SM-IR-16-2 und EXM-2)  Funktions-Sequenzen  Erweiterungsmodul EXM-2 Wird ein Wert in der Konfiguration geändert, müssen die Projektdaten neu auf die SD-Karte geschrieben werden, bzw. über das Datenkabel übertragen werden, damit diese Änderung wirksam wird!
  • Seite 64 Soundmodul USM-RC-2 Konfiguration - Allgemein - Allgemein Soundmodul-Konfiguration Modul-Modus: Hier wird festgelegt, ob das Modul im Digital-, Analog oder Mixbetrieb arbeiten soll (siehe Seite 7). Die Infrarot-Übertragung zu dem Erweiterungs-Lichtmodul SM-IR-16-2 kann hier aktiviert werden. Die IR-Sendediode wird an X9 angeschlossen.
  • Seite 65 Soundmodul USM-RC-2 Eine weitere Möglichkeit die Lautstärke über den Sender zu ändern, ist die "Direkte Lautstärkeeinstellung". Hier kann einer der 4 Proportionalkanäle für eine stufenlose Lautstärkeeinstellung verwendet werden. Am Sender ist hierzu ein freier Schiebe- oder Drehregler notwendig. Dieser Proportionalkanal des Soundmoduls ist dann jedoch nur für die Einstellung der Lautstärke zuständig und kann für keine anderen...
  • Seite 66 Soundmodul USM-RC-2 Konfiguration - Allgemein - Lichtschalter Mit Hilfe des Lichtschalters können die verschiedenen Lichter über die beiden Funktionen „Lichtschalter +“ und „Lichtschalter -“ geschaltet werden. Der Lichtschalter ist frei programmierbar und hat eine bestimmte Anzahl von positiven (max. +6) und negativen Stufen (max. -4). Welche Lichtausgänge bei welcher Stufe aktiviert werden sollen, ist frei wählbar.
  • Seite 67 Soundmodul USM-RC-2 Konfiguration - Fahrsound - Fahrsound Fahrsound Hier wird eingestellt, ob das Modell 1 oder 2 Antriebsmotoren hat, von dessen/deren Geschwindigkeit der Fahrsound abhängig sein soll. Beim Betrieb mit 2 Antriebsmotoren kann bestimmt werden, ob für die Geschwindigkeit des Fahrsounds, der Mittelwert von beiden Geschwindigkeiten der Motoren (bzw.
  • Seite 68 Soundmodul USM-RC-2 Die Schwelle für das Bremslicht legt fest, wie stark das Fahrzeug abgebremst werden muss, damit das Bremslicht angeht. Die Schwelle für das Gefahrenbremslicht legt fest, wie stark das Fahrzeug abgebremst werden muss, damit das Gefahrenbremslicht ausgelöst wird. Je höher die Schwellen eingestellt werden, desto stärker muss gebremst werden, damit die Funktionen ausgelöst werden.
  • Seite 69 Soundmodul USM-RC-2 Als zusätzliche Option kann festgelegt werden, ob beim Anhalten die Gangwechsel bzw. das Zurückschalten durch alle Gänge übersprungen werden soll. Ist diese Option aktiviert, wird dann beim Anhalten immer zuerst direkt in FG1 gesprungen. Schwelle für den Nullpunkttotbereich: Wenn das Modell steht, sich also die Antriebsmotoren nicht drehen, aber das Soundmodul trotzdem nicht das Standgeräusch, sondern schon ab und zu das...
  • Seite 70 Soundmodul USM-RC-2 Nullpunkt: Hier kann die Neutralstellung des Gasknüppels festgelegt werden. Der mögliche Bereich liegt zwischen 1,00 - 2,00 ms. Die meisten Sender und Fahrtregler haben den Nullpunkt bei 1,50 ms. Nullpunkttotbereich: Wie auch beim normalen Fahrsound, kann für den 2. Fahrsound ein Bereich beim Gaskanal definiert werden, in dem dann das Standgeräusch abgespielt wird.
  • Seite 71 Soundmodul USM-RC-2 Konfiguration - Zufallssounds Zufallssounds Wenn Sie mit ihrem Soundmodul Zufallssounds (siehe Seite 39) abspielen wollen, können Sie hier einstellen, in welchen zeitlichen Abständen die Zufallssounds erzeugt werden sollen. Dabei sind jeweils Zeiten zwischen 1 und 999 Sekunden möglich.
  • Seite 72 Soundmodul USM-RC-2 Konfiguration - Proportionalkanäle Belegung und Schwellen für Proportionalkanäle #2 - #4 Hier können für jeden der Proportionalkanäle #2 - #4 separat, die Bereiche A, B, C und D mit den möglichen Funktionen des Soundmoduls belegt werden. Das linke Bild symbolisiert die 5 Bereiche eines Steuerknüppels. Hier können auch die Schwellen für die einzelnen Bereiche eingestellt werden (siehe Seite 41).
  • Seite 73 Soundmodul USM-RC-2 eingelesen und Sie können womöglich deshalb das Soundmodul nicht mehr richtig bedienen! Auslöseverzögerung Die Verzögerungen für die Funktionsauslösung über die Positionen A,B, C und D, können hier eingestellt werden. Diese Zeiten legen fest, wie lange der Steuerknüppel/Schalter/usw. in der jeweiligen Position sein muss, bis die entsprechende Funktion dann gestartet wird.
  • Seite 74 Soundmodul USM-RC-2 Konfiguration - Nautic/Multiswitch Soll der Nautic-/Multiswitch-Modus verwendet werden, muss dieser hier aktiviert werden. Schalterbelegung Jeder Schalterstellung kann hier die gewünschte Funktion zugeordnet werden (siehe Seite 45). Je nach Funktion, kann für die entsprechenden Schalter, auch noch eine Memory- Funktion aktiviert werden.
  • Seite 75 Soundmodul USM-RC-2 Konfiguration - EKMFA-Modus Soll der EMKFA-Modus verwendet werden, muss dieser hier aktiviert werden. Dann kann hier die Funktions-Belegung für den EKMFA-Modus (siehe Seite 44) eingestellt werden. Es müssen natürlich nicht alle, der maximal möglichen 2 x 15 Positionen belegt werden.
  • Seite 76 Soundmodul USM-RC-2 Konfiguration - Ausgänge Die farbigen Kästchen neben den Ausgängen, zeigen die Farbe des Flachbandkabels des jeweiligen Ausgangs an. Funktion Hier können den 12 Schalt-Ausgängen die verschiedenen Funktionen zugeordnet werden (siehe Seite 46). Helligkeit Für jeden Ausgang kann die Helligkeit (Intensität) in 2 %-Schritten eingestellt werden.
  • Seite 77 Soundmodul USM-RC-2 Ist die Auswahl „Warnblinker bei Rückwärtsfahrt automatisch ein“ aktiviert, schalten sich die beiden Blinker immer ein, sobald das Modell rückwärts fährt. Es kann sogar festgelegt werden, dass sich die Blinker nach einer bestimmten Blinkanzahl automatisch abschalten sollen. Man kann auch den Blinker (wie z.B. beim richtigen Auto) über den Lenkkanal auf Prop.
  • Seite 78 Soundmodul USM-RC-2 Für den Ausgangstyp „Rauchgenerator Lüfter“ kann auch ein Nachlauf (0 - 255 Sekunden) programmiert werden, damit der restliche Rauch nach dem Abschalten des Rauchgenerators, noch ausgeblasen wird und nicht in den Schläuchen kondensiert. BEIER-Electronic 30.01.2017...
  • Seite 79 Soundmodul USM-RC-2 Konfiguration - Ausgangs-Sequenzen Alle Ausgänge, die hier in einer Ausgangs-Sequenz ausgewählt wurden, erscheinen automatisch in der Tabelle. Anzahl der Schritte Für jede Sequenz kann hier die Anzahl der Schritte eingestellt werden. Es sind jeweils bis zu 36 Schritte möglich.
  • Seite 80 Soundmodul USM-RC-2 Schleife Start-Schritt und Schleife End-Schritt Ähnlich wie bei den dreistufigen Zusatzsounds, kann man die gesamte Sequenz in 3 Abschnitte unterteilen: 1. Startsequenz 2. Schleife 3. Stopsequenz In den Tabellen sind diese 3 Abschnitte, zur leichteren Unterscheidung, farblich in rot und grün hinterlegt.
  • Seite 81 Soundmodul USM-RC-2 In Bildern auf Seite 79 sehen Sie zwei einfache Beispiele für Ausgangs-Sequenzen: Ausgangs-Sequenz 1: Diese Sequenz ist ein ganz einfaches Rundumlicht mit 3 Lampen/LEDs. Im 1. Schritt wird nur der Ausgang 1 eingeschaltet. Im 2. Schritt geht der Ausgang 1 wieder aus, dafür wird nun der Ausgang 2 eingeschaltet.
  • Seite 82 Soundmodul USM-RC-2 Konfiguration - Servo-Ausgänge - Servos 1 + 2 Hier können die 2 Servoausgänge (siehe Seite 54) des USM-RC-2 konfiguriert werden. Will man die Servoausgänge verwenden, müssen diese hier eingeschaltet werden. Dabei werden dann jedoch die Funktionen der beiden Schalt-Ausgänge 11 bzw. 12...
  • Seite 83 Soundmodul USM-RC-2 Achtung! Nicht jedes Servo ist für diesen erweiterten Servobereich geeignet und kann unter Umständen beschädigt werden! Diese Funktion ist daher mit etwas Vorsicht zu genießen! Automatisch in Grundstellung fahren, wenn keine Position gewählt ist Ist diese Option aktiviert, fährt das Servo immer automatisch wieder auf die Grundstellung, wenn gerade keine der Positionen #1 - #4 angewählt ist.
  • Seite 84 Soundmodul USM-RC-2 Konfiguration - Servo-Ausgänge - Servo-Sequenz 1 + 2 Für die 2 Servoausgänge können auch zeitlich gesteuerte Ablauf-Sequenzen programmiert werden. Eine Sequenz kann aus bis zu 10 Schritten bestehen. Für jeden Schritt muss nun eine Servoposition (1,000 - 2,000 ms) vorgegeben werden, die die Startposition in diesem Schritt vorgibt.
  • Seite 85 Soundmodul USM-RC-2 Sound bei Servobewegung Ist diese Option aktiviert, wird der Zusatzsound für das Servo immer abgespielt, solange sich das Servo bewegt. Sound wenn nicht in Grundstellung Bei dieser Option wird der Zusatzsound dann immer abgespielt, wenn sich das Servo nicht in Grundstellung (Position von Schritt 1) befindet.
  • Seite 86 #2 anfahren kann. Die Positionen #3 und #4 gibt es hier also nicht. Die beiden Servoausgänge des SM-IR-16-2 können auch direkt (stufenlos) über einen der Proportionaleingänge des USM-RC-2 gesteuert werden. Das Proportionalsignal welches vom Empfänger kommt wird dabei dann 1:1, über die IR- Übertragung zum Lichtmodul weitergeleitet.
  • Seite 87 Konfiguration - Funktions-Sequenzen Mit Hilfe der Funktions-Sequenzen können zeitlich gesteuerte Abläufe von nahezu allen Funktionen (siehe Seite 36) des USM-RC-2 realisiert werden. Eine Funktions-Sequenz kann aus bis zu 36 Schritten bestehen. In jedem Schritt kann gewählt werden, welche Funktion geschaltet werden soll und ob diese Funktion ein- oder ausgeschaltet werden soll.
  • Seite 88 Soundmodul USM-RC-2 Durch Klicken mit der rechten Maustaste in die Tabelle, bieten sich folgende Funktionen: Schritt löschen Löscht den Schritt, auf den mit der rechten Maustaste geklickt wurde. Alle weiteren Schritte werden um eine Reihe nach oben geschoben. Schritt einfügen Fügt vor dem Schritt, auf den mit der rechten Maustaste...
  • Seite 89 Soundmodul USM-RC-2 Konfiguration - EXM-2 Wird das Erweiterungsmodul an X2/1 des Soundmoduls angeschlossen, muss dieses hier aktiviert werden. Für die Steuerung des Motorausgangs am EXM-2 gibt es 4 Optionen: 1. Motorausgang über Funktionen „links“ / „rechts“ steuern: Hier kann der Motor über die beiden Funktionen „Motorausgang links“ und „Motorausgang rechts“...
  • Seite 90 Soundmodul USM-RC-2 Proportionaleingang eingestellt werden. Ist als Kanal „-“ gewählt, kann die Leistung für die Pumpe fest auf einen Wert von 10 - 100 %. Über den Servoausgang X14/5 kann auch ein externer Fahrtregler (z.B. Brushless) zum Steuern der Hydraulikpumpe angeschlossen werden. Handelt es sich dabei nicht um einen Vorwärts/Rückwärtsregler, sondern um einen...

  • Seite 91: Speichern Von Sounds Und Konfigurationen Auf Der Sd-Karte

    Soundmodul USM-RC-2 Speichern von Sounds und Konfigurationen auf der SD-Karte Benutzen Sie bitte nur den USM-RC-2 Sound-Teacher zum Beschreiben der SD- Karte und kopieren Sie keine Dateien „von Hand“ auf die Speicherkarte. Löschen Sie auch keine Dateien auf der Speicherkarte.

  • Seite 92: Einstellung Des Fahrsounds Mit Hilfe Des Fahrsounddiagramms

    Soundmodul USM-RC-2 Einstellung des Fahrsounds mit Hilfe des Fahrsounddiagramms In dem Fahrsounddiagramm werden verschiedene Dinge eingestellt, die den Fahrsound betreffen:  Die Neutralstellung des Steuerknüppels (nur im Digitalbetrieb).  Die Positionen der Übergang- bzw. Schaltsounds.  Die Anfangs- und die Endgeschwindigkeit von der Abspielgeschwindigkeit der Sounds, für jedes Fahrgeräusch (FG1 - FG5).
  • Seite 93 Soundmodul USM-RC-2 Erklärung der verschiedenfarbigen Linien und Quadrate in dem Diagramm Grüne Linie Hier sehen wir in unserem Beispiel, in der Mitte (bei 1,5 ms) eine grüne Line. Diese grüne Linie stellt die Neutralstellung unseres Steuerknüppels dar. Befindet sich der Steuerknüppel in der Neutralstellung, steht das Modell und das Soundmodul spielt...
  • Seite 94 Soundmodul USM-RC-2 Vorgehensweise für die Einstellung des Fahrsounds 1. Einstellung der Betriebsart: Im Soundteacher die gewünschte Betriebsart Digital-, Analog-, oder Mixbetrieb einstellen (siehe Seite 7 und 64). 2. Einstellung der Neutralstellung: Im Digitalbetrieb muss nun die Neutralstellung des Steuerknüppels in dem Fahrsounddiagramm eingestellt werden.

  • Seite 95: Sound-Simulation

    Soundmodul USM-RC-2 Sound-Simulation Über das Menü „Hilfe“ kann die „Sound-Simulation“ gestartet werden. Damit können die Fahrsounds und die Zusatzsounds 1 - 30, des aktuellen Projekts, am PC abgespielt werden. So kann man neue Fahrsounds und Einstellungen recht komfortabel, auch ohne Soundmodul direkt am PC testen, ohne die Projektdaten immer wieder auf die SD-Karte speichern zu müssen.

  • Seite 96: Diagnose

    Soundmodul USM-RC-2 Diagnose Im Sound-Teacher ist eine Diagnosefunktion integriert, mit deren Hilfe man verschiedene Funktionen des Soundmoduls überprüfen kann. Es gibt 2 unterschiedliche Arten der Diagnose: 1. Diagnose mit dem Datenkabel (live) 2. Diagnose mit der SD-Karte (Aufzeichnung) Das Diagnosefenster ist in verschiedene Bereiche unterteilt: Proportionalkanäle, Analogeingänge,...
  • Seite 97 Soundmodul USM-RC-2 Eingänge Hier werden die 5 Schalt-Eingänge des USM-RC-2 angezeigt. Ist ein Eingang geschaltet (also auf Minus gelegt), wird dies durch den grünen Kreis angezeigt. Ausgänge Hier werden die 12 Schalt-Ausgänge des USM-RC-2, sowie die 10 Schalt-Ausgänge des Erweiterungsmodul EXM-2 angezeigt. Ist ein Ausgang eingeschaltet, wird dies durch den grünen Kreis angezeigt.
  • Seite 98 (rote LED flackert ganz leicht). 6. Versorgungsspannung des Soundmoduls ausschalten. 7. SD-Karte aus dem Soundmodul entnehmen. 8. Den USM-RC-2 Sound-Teacher starten. 9. SD-Karte in den Kartenleser des PCs einstecken. 10. Im Menü "Hilfe" auf "Diagnose mit SD-Karte" klicken. 11. Das Diagnose-Fenster öffnet sich.

  • Seite 99: Firmwareupdate

    Soundmodul USM-RC-2 Firmwareupdate Auf der SD-Karte befindet sich auch immer eine Firmwaredatei für das Soundmodul. Der Sound-Teacher schreibt die Firmwaredatei immer automatisch, beim Speichern der Projektdaten, mit auf die SD-Karte. Sie brauchen sich darum also nicht zu kümmern. Ein Update der Firmware des Soundmoduls wird immer dann automatisch durchgeführt, wenn sich die Version der Firmwaredatei auf der SD-Karte, von der...

  • Seite 100: Neue Sounds Am Pc Aufnehmen

    Soundmodul USM-RC-2 Neue Sounds am PC aufnehmen Auf der mitgelieferten DVD-ROM befinden sich einige Beispielsounds, mit denen Sie erste Versuche mit dem Soundmodul tätigen können. Irgendwann wollen Sie dann bestimmt auch eigene Sounds auf Ihr Soundmodul spielen. Nun fragen Sie sich sicherlich, wo Sie diese Sounds denn überhaupt herbekommen können.
  • Seite 101 Soundmodul USM-RC-2 Es handelt sich hierbei um Freeware, die Sie uneingeschränkt nutzen können. Mit dem Programm sind ebenfalls umfangreiche Soundbearbeitungen möglich. Weitere Informationen zu dieser Software finden Sie auf der Herstellerseite: http://audacity.sourceforge.net/?lang=de Bitte beachten Sie, dass wir nicht der Entwickler der Software „Audacity“ sind, keinerlei Rechte daran besitzen und auch keinen weiteren Support für dieses Produkt...
  • Seite 102 Soundmodul USM-RC-2 „Stereo Mix“, „Aufnahmesumme“ oder „Wave“ auswählen. Diese Bezeichnung variiert je nach Hersteller der Soundkarte. 5. Kontrollieren Sie nun, ob die Lautstärkeeinstellung, die Sie unter Punkt 3. vorgenommen haben, korrekt war. Korrigieren Sie gegebenenfalls die Lautstärkeeinstellung, wie oben beschrieben.

  • Seite 103: Sounddateien Konvertieren

    6. In dem Fenster „Metadaten bearbeiten“ bitte nichts in die Felder eintragen, bzw. vorhandene Werte löschen. Ansonsten können die WAV-Dateien nicht über die Sound-Simulation im Sound-Teacher abgespielt werden! 7. Nun kann die neu erstellte Datei mit Audacity weiter bearbeitet, oder direkt mit unserer Software „USM-RC-2 Sound-Teacher“ geladen werden. 30.01.2017 BEIER-Electronic...

  • Seite 104: Sounds Am Pc Bearbeiten

    Soundmodul USM-RC-2 Sounds am PC bearbeiten Sound „verstärken“ Damit der Sound vom Soundmodul auch laut genug abgespielt wird, muss der Sound auch dementsprechend ausgesteuert werden. In der Praxis hat sich gezeigt, dass ein gewisses Übersteuern die Soundqualität nicht gleich sehr verschlechtert, aber dafür die Lautstärke natürlich anhebt.
  • Seite 105 Soundmodul USM-RC-2 Sound „zurechtschneiden“ Zum Erstellen von brauchbaren Geräuschen, ist es oft notwendig einzelne Teile aus der Tonspur auszuschneiden, oder zu entfernen. Dazu benötigt man: 1. Das Auswahlwerkzeug zum Markieren 2. Das Zoomwerkzeug zum Vergrößern Vorgehensweise: 1. Suchen Sie sich aus der Tonspur, mit Hilfe des Zoomwerkzeugs einen Teil aus, den Sie verwenden möchten (Linksklick hineinzoomen, Rechtsklick...
  • Seite 106 Soundmodul USM-RC-2 8. Wenn etwas gelöscht werden soll, nutzen Sie das Auswahlwerkzeug um den Teil zu markieren, der nicht mehr benötigt wird und klicken Sie im Menü „Bearbeiten“ auf „Löschen“. Einfaches Fahrgeräusch erstellen Ein „ganz einfaches“ Fahrgeräusch besteht aus einem Anlassgeräusch, der Schleife des Stand-/Fahrgeräusches und einem Abstellgeräusch.
  • Seite 107 Soundmodul USM-RC-2 5. Im linken Fenster können Sie nun den Anfang der Markierung ablesen und im rechten Fenster das Ende. Notieren Sie sich das Ende. 6. Schneiden Sie sich dann ein passendes Anlassgeräusch aus. 7. Um das Anlassgeräusch zu verbessern, kann am Anfang ein „Einblenden“...
  • Seite 108 Soundmodul USM-RC-2 12. Sie können sich die markierte Schleife als Endlosschleife anhören, indem Sie die Shift/Umschalttaste gedrückt halten und die grüne Wiedergabetaste drücken. 13. Die Schleife sollte ohne „Knacken“ und hörbare Unterschiede ineinander übergehen. Ist das nicht der Fall, so gibt es verschiedene „Tricks“ um die Schleife zu verbessern: a.
  • Seite 109 Soundmodul USM-RC-2 h. Hören Sie sich die Schleife erneut an. i. Nutzen Sie das Zoomwerkzeug um „knackende Stellen“ zu finden und versuchen Sie mit Hilfe des Zeichenwerkzeugs diese zu verbessern. j. Solche Stellen können durch ruckartige Übergänge in der Tonspur...
  • Seite 110 Soundmodul USM-RC-2 n. Schauen Sie sich auch den Anfang und das Ende der Schleife an und versuchen Sie mit dem Zeichenwerkzeug den Übergang zu verbessern. Bei dem linken Bild befindet sich das letzte Sample der Schleife im oberen Bereich. Wenn die Schleife jetzt wieder von vorne startet, folgt direkt ein Sample im unteren Bereich.
  • Seite 111 Soundmodul USM-RC-2 17. Mit einem Klick auf „Projekt einpassen “ haben Sie eine bessere Übersicht. 18. Klicken Sie mit dem Auswahlwerkzeug an den Anfang des ersten Geräuschs und verwenden Sie die Wiedergabetaste um sich den Sound anzuhören. 19. Sie können auch die Schleife noch ein zweites Mal einfügen (mit „Datei“ und „Import“) und hinter die erste anhängen um sich den Übergang anzuhören.
  • Seite 112 Soundmodul USM-RC-2 k. Falls nun wieder ein leichtes „Knacksen“ auftritt, beseitigt man dies am Besten erst nach dem Zusammenfügen der Tonspuren. l. Um Ihr neues Anlassgeräusch zusammenzuführen, entfernen Sie zunächst die Schleife und klicken Sie zweimal im Menü „Spuren“ auf „Spuren zusammenführen“...
  • Seite 113 Soundmodul USM-RC-2 25. Erzeugen Sie zunächst ein „Ausblenden“ am Ende des Abstellgeräusches. Die zu wählende Länge ist abhängig vom Sound. Im Beispiel wären etwa 0,5s optimal. 26. Hören Sie sich dann den Übergang vom Standgeräusch zu Abstellgeräusch 27. Ist der Übergang schlecht, gibt es wieder Möglichkeiten diesen zu verbessern: a.
  • Seite 114 Soundmodul USM-RC-2 f. Hören Sie sich nun das Geräusch an g. Wenn Sie zufrieden sind, können Sie nun Ihr fertiges Abstellgeräusch zusammenfügen. Dazu entfernen Sie zunächst das Standgeräusch. h. Klicken Sie dann zweimal im Menü „Spuren“ auf „Spuren zusammenführen“ i. Falls Sie die Anordnung wie im letzten Bild beibehalten haben, müssen Sie jetzt nur noch den stummen Teil am Anfang der neuen Tonspur löschen und fertig ist Ihr Abstellgeräusch.
  • Seite 115 Soundmodul USM-RC-2 Damit ist die Einführung in die Soundbearbeitung mit „Audacity“ beendet. Natürlich bietet das Programm noch mehr Möglichkeiten als die hier erklärten. Wenn Sie sich dafür interessieren, dann schauen Sie bitte in die Hilfe des Programms. 30.01.2017 BEIER-Electronic...
