Soundmodul USM-RC-2
Steuerknüppelsimulation über Tasten oder Schalter
Um die Funktionen des Soundmoduls über die
Proportionalkanäle #2 - #4 komfortabel nutzen

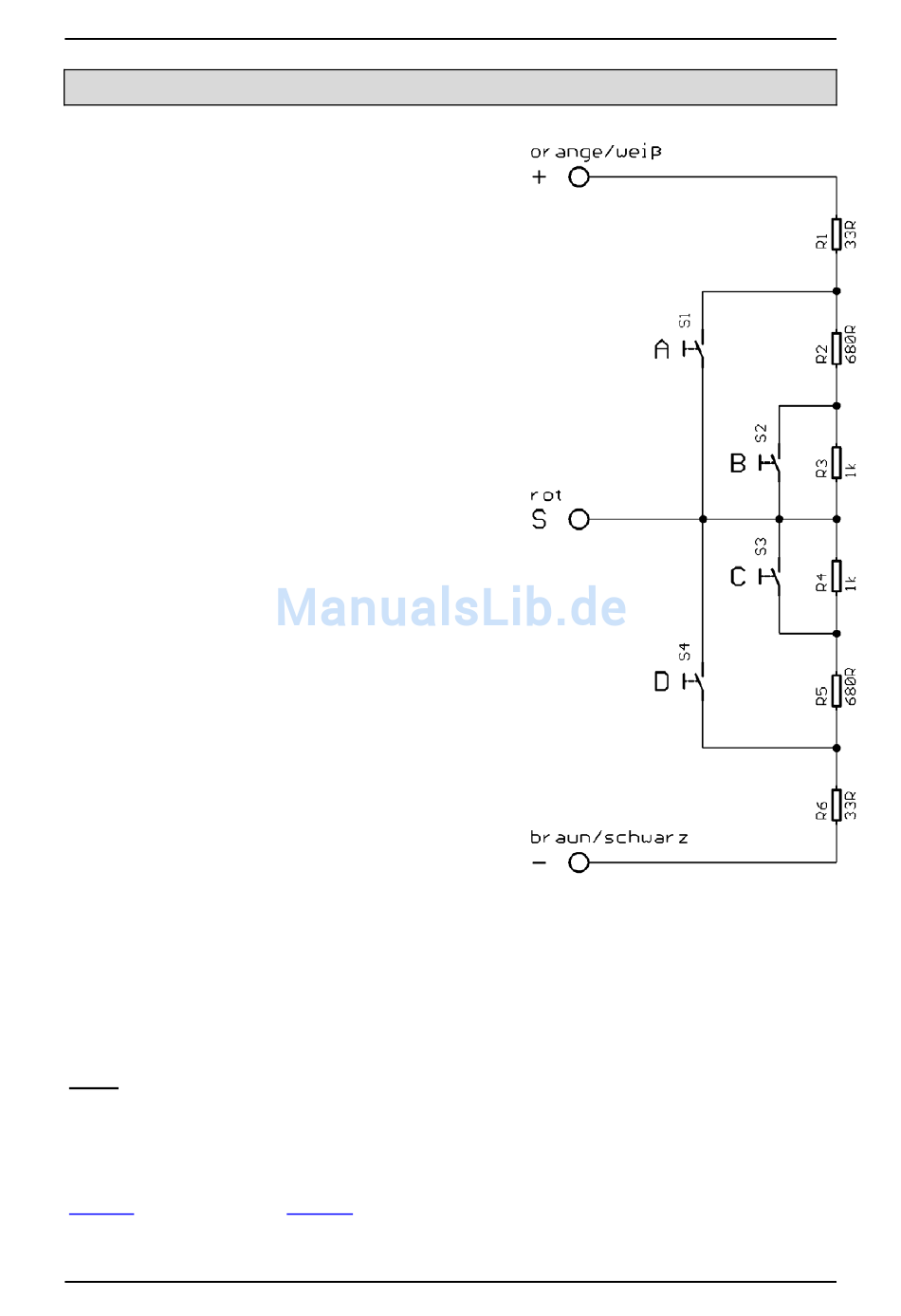

zu können, kann man durch nebenstehende
Schaltung, die verschiedenen Potistellungen
eines Steuerknüppels, durch einen einfachen
Tastendruck simulieren. Betätigt man z.B. den
Taster S1, wird also eine Knüppelstellung in
Position A simuliert.
Oft ist es ja auch so, dass die vorhandenen
Steuerknüppel schon mit anderen Funktionen
belegt sind, man in der Fernsteuerung aber
noch freie Kanäle hat. Hier kann diese
Schaltung zum Einsatz kommen, um über die
weiteren Kanäle dann beispielsweise die
Zusatzsounds auszulösen.
Man benötigt hierzu pro Kanal nur 6
Widerstände und 4 Tasten (oder z.B. 2
Umschalter mit Mittelstellung). Auf einer
Lochrasterplatine ist diese kleine Schaltung
auch recht schnell aufgebaut.
Mit den angegebenen Widerstandswerten, sollte
diese Schaltung mit allen handelsüblichen
Fernsteuerungen funktionieren. Notfalls kann
man die Schwellen der 5 Bereiche auch noch im
Sound-Teacher etwas verstellen.
Wie und wo diese Schaltung in der
Fernsteuerung angeschlossen wird, ist leider je nach Hersteller und Modell immer
etwas unterschiedlich.
Bei manchen (Robbe/Futaba) Fernsteuerungen ist eventuell noch ein weiterer
Widerstand von 68k Ohm notwendig, der noch zusätzlich in die Leitung „S"
geschaltet werden muss.
Tipp:
Auch hier empfiehlt es sich, die korrekte Funktion der Schaltung, mit der Diagnose-
Funktion des Sound-Teachers zu überprüfen.
Als komplett aufgebautes Modul, kann diese Schaltung auch bei uns bestellt werden:
SMS-R
(für Robbe) und
SMS-G
(für Graupner und alle anderen Hersteller).
