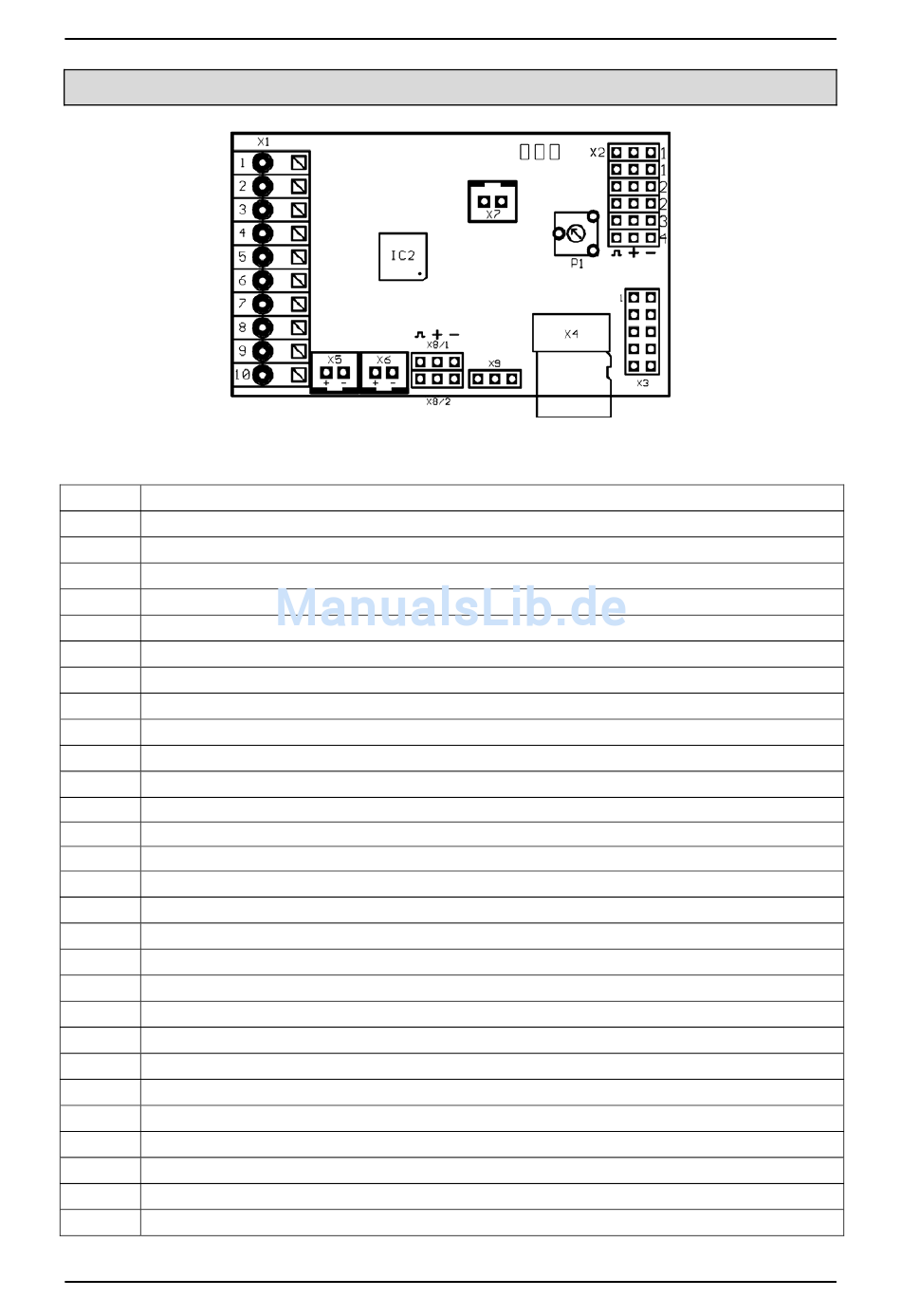

Anschlussbelegung im Analogbetrieb

Anschlüsse auf dem Soundmodul:
X1/1
Versorgungsspannung + (5 – 14 V DC)
X1/2
Versorgungsspannung -
X1/3
Schalt-Eingang für Fahrsound ein/aus
X1/4
Motor 1 + (Geschwindigkeit)
X1/5
Motor 1 - (Geschwindigkeit)
X1/6
Motor 2 + (Geschwindigkeit) / Schalteingang 5
X1/7
Motor 2 - (Geschwindigkeit) / Schalteingang 6
X1/8
Plus-Anschluss für Ausgänge 1 - 12 (intern mit X1/1 verbunden)
X1/9
Schalt-Ausgang 11
X1/10
Schalt-Ausgang 12
X2/1
Schalt-Eingang 1
X2/2
Schalt-Eingang 2
X2/3
Schalt-Eingang 3
X2/4
Schalt-Eingang 4
X3
Schalt-Ausgänge 1 - 10
X4
Steckplatz für Micro SD-Karte
X5
Anschluss für Lautsprecher 1
X6
Anschluss für Lautsprecher 2 (Option)
X7
Anschluss für Poti zur Lautstärkeeinstellung
X8/1
Anschluss für Servo 1
X8/2
Anschluss für Servo 2
X9
Universal Erweiterungs-Schnittstelle (z.B. Datenkabel, IR-Sendediode)
