D
Funktionsbelegung der Proportionalkanäle #1 - #4
Der Proportionalkanal #1 ist nur für die Geschwindigkeitsermittlung zuständig.
Bei einem Modell mit 2 Antriebsmotoren, wird zusätzlich auch der Proportionalkanal
#2 für die Geschwindigkeitserkennung benötigt.
Die restlichen 2 bzw. 3 Kanäle können im Sound-Teacher mit verschiedenen
Funktionen belegt werden.

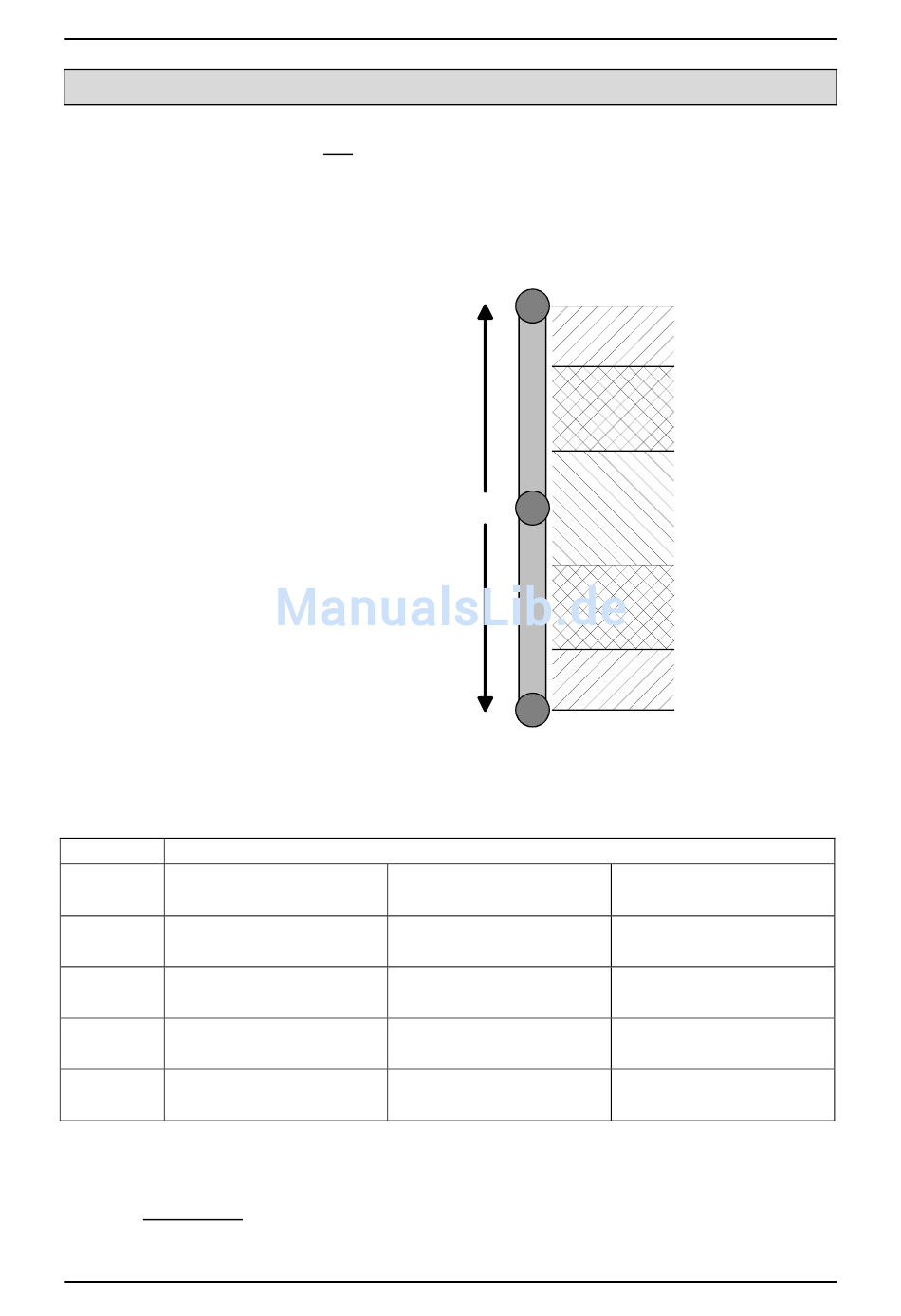

Um die Proportionalkanäle #2 - #4
mit mehreren Funktionen belegen
zu können, haben wir diese Kanäle
in die 5 „Bereiche" A, B, N, C und
D unterteilt. Diese Bereiche stellen
quasi die möglichen Positionen
eines Steuerknüppels dar.
Der Bereich N ist der
Neutralbereich, also die
Mittelstellung des Steuerknüppels.
Das gleiche Prinzip gilt auch für die
horizontalen Steuerknüppel. Der
Bereich A befindet sich dabei links
und D rechts.
Die Bereiche können über den USM-RC-2 Sound-Teacher, durch Ändern der 4
Schwellen, auch noch an die jeweilige Fernsteuerung angepasst/optimiert werden.
Belegung von Kanal #2 - #4:
Bereich
in Position
Funktion ein
A
(Statisch)
B
Funktion ein
(Statisch)
C
Funktion ein
(Statisch)
Funktion ein
D
(Statisch)
Einem Proportionalkanal kann man theoretisch bis zu 12 Funktionen zuordnen. In der
Praxis macht das aber in der Regel keinen Sinn. Man sollte z.B. vermeiden, einen
Bereich gleichzeitig mit einer statischen und einer Memory-Funktion zu belegen.
30.01.2017
(2,0ms)
(1,5ms)
(1,0ms)
(>0,5 s)
BEIER-Electronic
Funktionen
kurz in Position
(0,5 - 2,0 s)
Funktion ein/aus
(Memory)
Funktion ein/aus
(Memory)
Funktion ein/aus
(Memory)
Funktion ein/aus
(Memory)
Soundmodul USM-RC-2
A
Schwelle 1
B
Schwelle 2
N
Neutralstellung
Schwelle 3
C
Schwelle 4
D
lang in Position
(>2,0 s)
Funktion ein/aus
(Memory)
Funktion ein/aus
(Memory)
Funktion ein/aus
(Memory)
Funktion ein/aus
(Memory)
(100)
(60)
(20)
(0)
(20)
(60)
(100)
41
