D

Diagnose

Im Sound-Teacher ist eine
Diagnosefunktion integriert, mit deren
Hilfe man verschiedene Funktionen
des Soundmoduls überprüfen kann.
Es gibt 2 unterschiedliche Arten der
Diagnose:
1. Diagnose mit dem Datenkabel
(live)
2. Diagnose mit der SD-Karte
(Aufzeichnung)

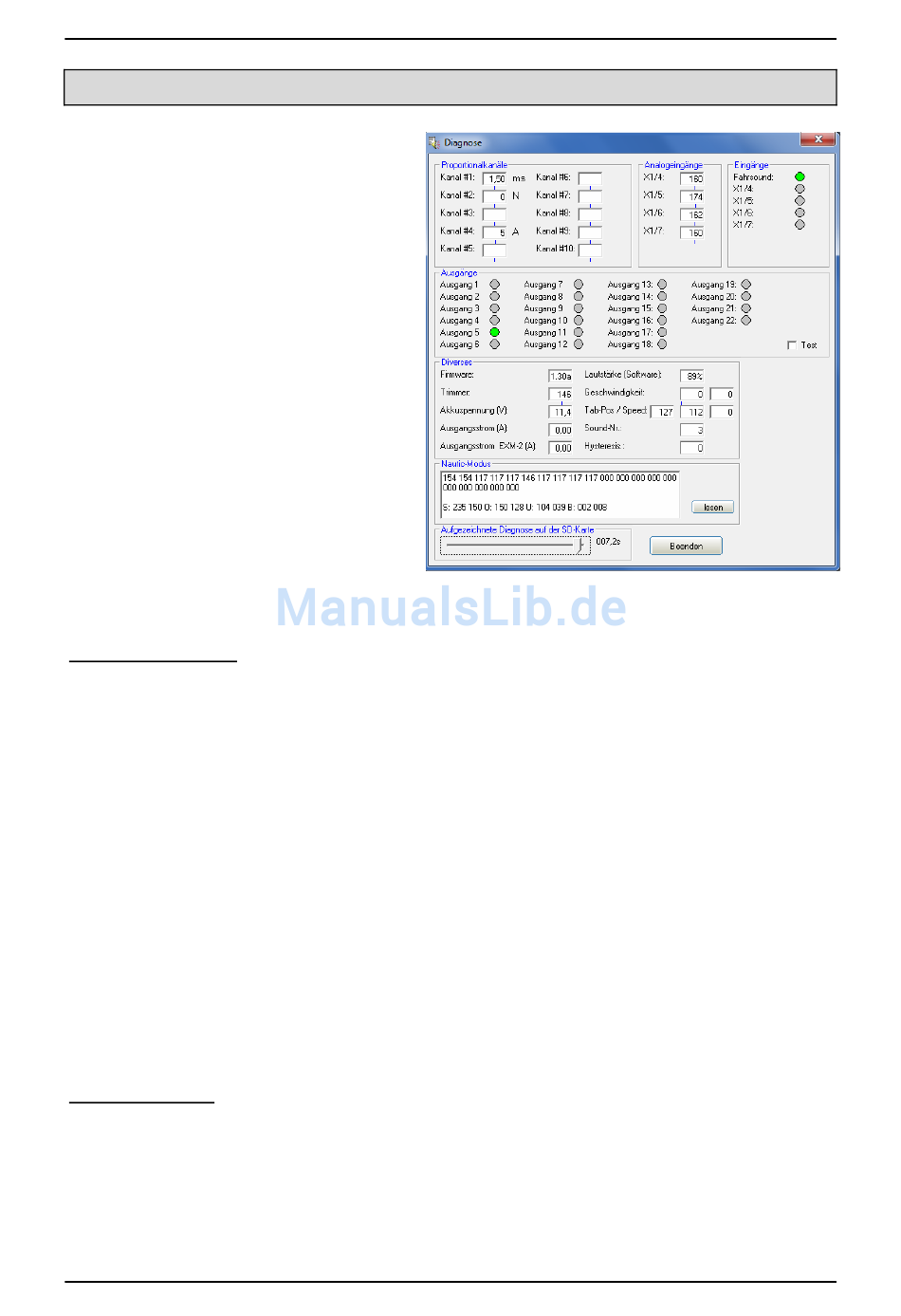

Das Diagnosefenster ist in
verschiedene Bereiche unterteilt:
Proportionalkanäle, Analogeingänge,
Eingänge, Ausgänge, Diverses und
Nautic-Modus
Nachfolgend wird erklärt, was in den verschiedenen Bereichen angezeigt wird.
Proportionalkanäle
Hier wird angezeigt, welche Werte das Soundmodul, über die 4 bzw. 10
Proportionaleingänge, vom Empfänger empfängt.
Auf dem Kanal #1 (beim 2-motorigen Betrieb auch auf dem Kanal #2) wird direkt der
empfangene Wert in ms angezeigt. Dies hilft z.B. auch bei der korrekten Einstellung
des Nullpunktes im Fahrsounddiagramm.
Auf den übrigen Kanälen bewegen sich die Werte (je nach Stellung der Knüppel,
Schieberegler, Drehpotis, Schalter des Senders) zwischen ca. -100 und +100. Die
Neutralstellung befindet sich bei 0. Zusätzlich wird rechts neben dem weißen Feld
noch ein Buchstabe angezeigt. Dieser Buchstabe zeigt an, in welchem der 5
Bereiche (A, B, N, C und D) sich der jeweilige Kanal befindet. Dies ist z.B. hilfreich
bei der Fehlersuche, wenn sich manche Sounds oder Funktionen über die
Proportionalkanäle nicht korrekt schalten lassen.
Ein leichtes Schwanken der Werte auf diesen 4 Kanälen ist ganz normal und deutet
normalerweise nicht auf einen Fehler hin!
Analogeingänge
Dieser Bereich ist nur im Analog- oder Mix-Betrieb interessant. Hier wird dann
angezeigt welche Spannungen an den Motoranschlüssen, gemessen werden.
Der angezeigte Wert, multipliziert mit dem Faktor 0,052 ergibt die gemessene
Spannung in Volt.
96 BEIER-Electronic
Soundmodul USM-RC-2
30.01.2017
