4 CAN-Bus anschließen

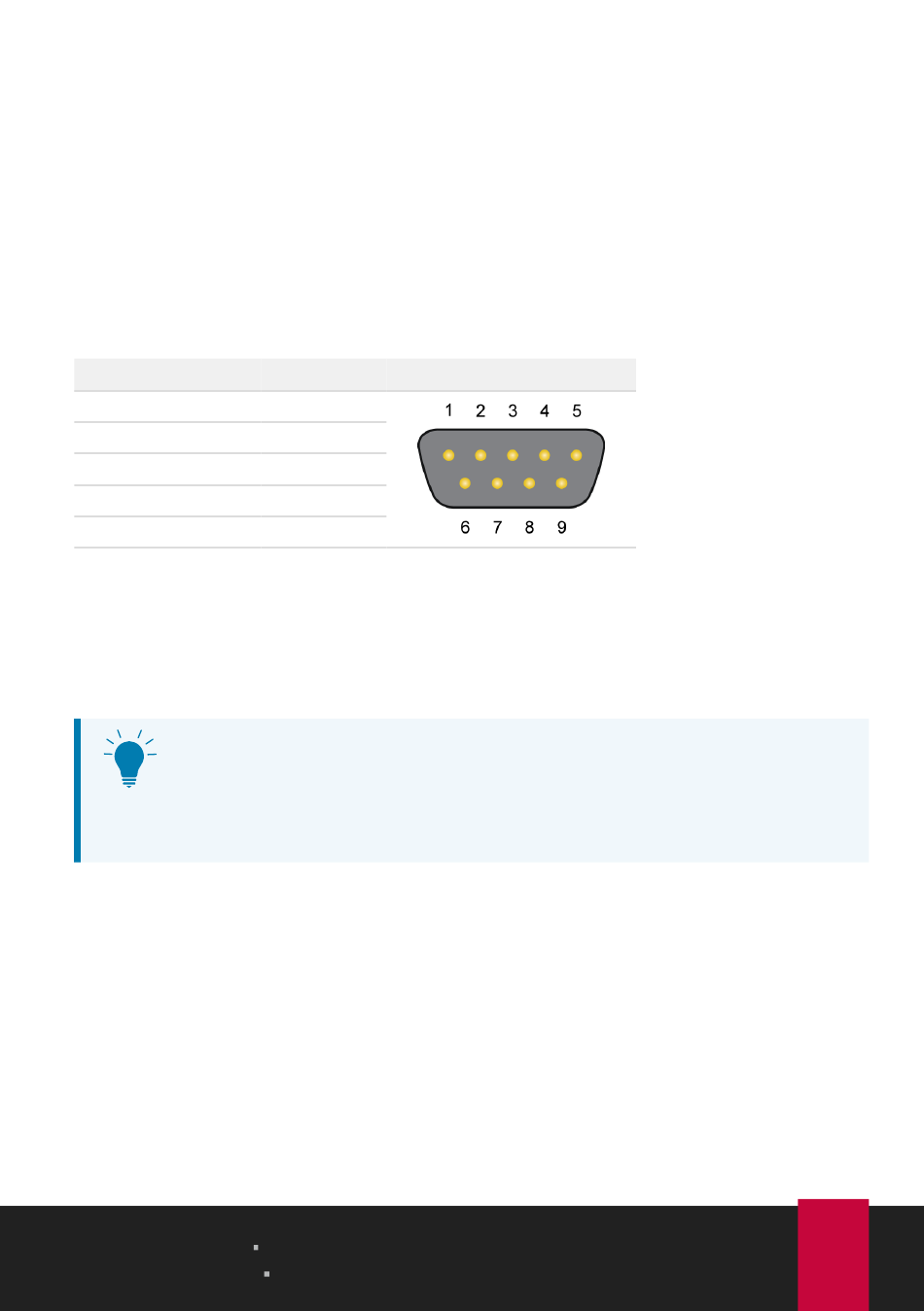

4.1 Anschluss über D-Sub-Steckverbinder
Nach dem das CAN-Interface verbunden ist, kann ein CAN-Bus an den D-Sub-Stecker
angeschlossen werden. Die Pin-Belegung des D-Sub-Steckers entspricht der
Spezifikation CiA® 303-1:
Belegung
CAN_V+ (optional)
CAN_Low
CAN_High
CAN_GND
Nicht belegt
Geräte mit geringem Stromverbrauch können direkt über Pin 1 und Pin 9 des
CAN-Anschlusses 5 V beziehen, beispielsweise Buskonverter. Pin 1 und/oder Pin 9
sind bei Auslieferung nicht belegt. Mehr Informationen dazu finden Sie im Abschnitt
2.1 Spannungsversorgung externer Geräte auf Seite8.
Tipp: Einen CAN-Bus mit anderem Übertragungsstandard können
Sie über einen Buskonverter anschließen. PEAK-System bietet
verschiedene Buskonvertermodule an, z. B. PCAN-TJA1054 für einen
Low-Speed-CAN-Bus entsprechend ISO 11898-3.
4 CAN-Bus anschließen
Benutzerhandbuch 3.0.1
Pin
D-Sub-Stecker
1, 9
2
7
3, 6
4, 5, 8
PCAN-USB
© 2022 PEAK-System Technik GmbH
16
