4.2 Verkabelung
4.2.1 Terminierung
Ein High-Speed-CAN-Bus (ISO 11898-2) muss an beiden Enden mit 120 Ω terminiert
sein. Die Terminierung verhindert störende Signalreflexionen und sorgt für einen
ordnungsgemäßen Betrieb der Transceiver am angeschlossenen CAN-Knoten
(CAN-Interfaces, Steuergeräte).
Der PCAN-USB hat bis Ser.-Nr. 199999 keine interne Terminierung. Ab Ser.-Nr. 200000
hat er eine zuschaltbare interne Terminierung mit 120 Ω. Wie Sie diese aktivieren,
erfahren Sie im vorhergehenden Abschnitt 2.2 Interne Terminierung.
4.2.2 Beispiele einer Verbindung

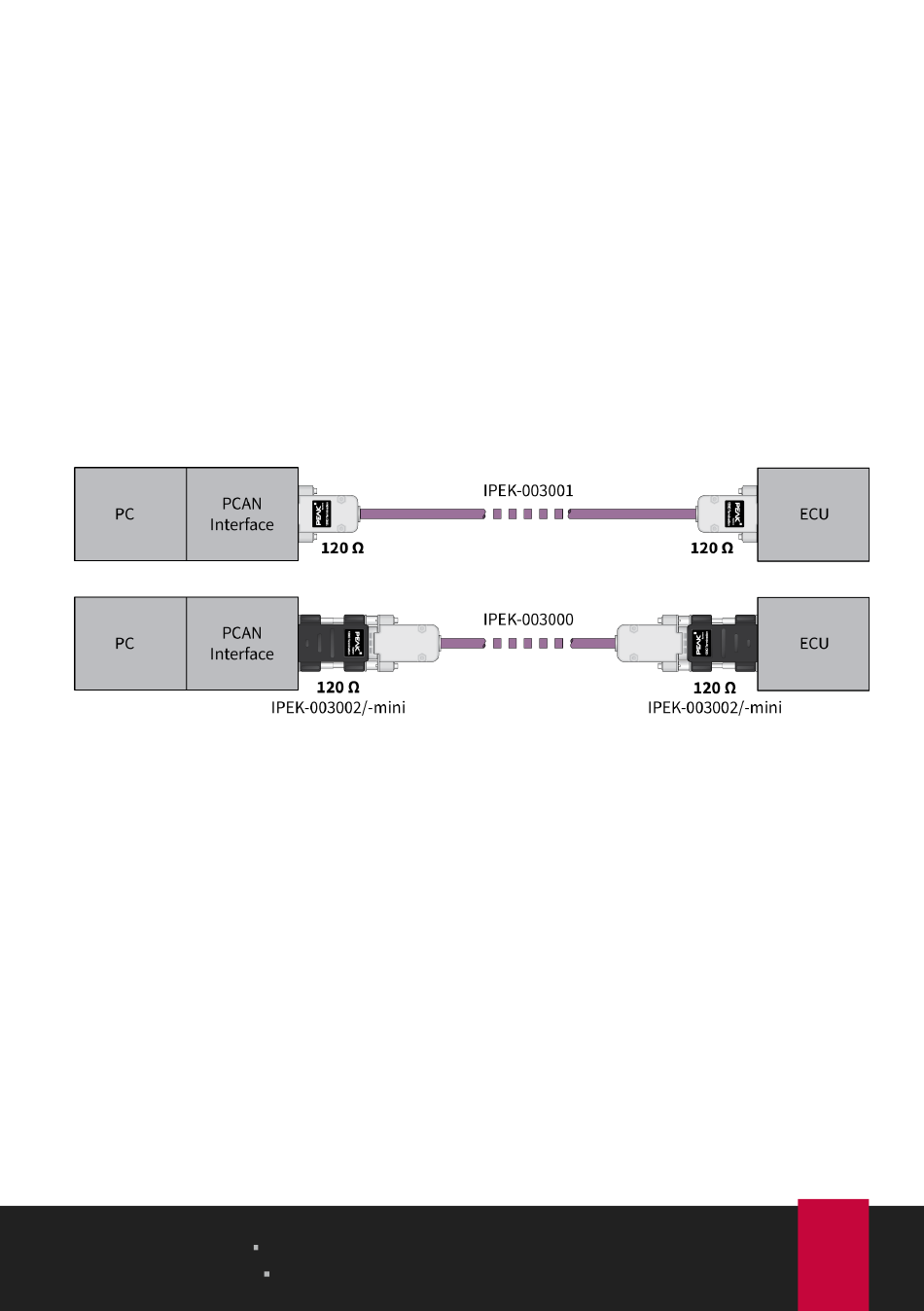

Die Beispiele stellen Verbindungsmöglichkeiten des PCAN-Interfaces mit einem
Steuergerät (ECU) dar. Im oberen Beispiel ist das Verbindungskabel an beiden Enden
mit 120 Ω terminiert. Im unteren Beispiel werden Terminierungsadapter verwendet.
