1. Öffnen Sie das Kunststoffgehäuse des CAN-Interfaces. Drücken Sie dazu die
Verschlusszungen vorsichtig mit einem Schlitzschraubendreher ein.
2. Entnehmen Sie die Platine.
3. Setzen Sie die Lötbrücke je nach Ausführung des PCAN-USB an der
vorgesehenen Stelle auf der Platine (siehe unten).
4. Für den Zusammenbau legen Sie die Platine auf die obere Gehäusehälfte. Die
Zugentlastung und die LED müssen in den entsprechenden Aussparungen liegen.
5. Drücken Sie die untere Gehäusehälfte auf die obere Gehäusehälfte bis die
Verschlusszungen einrasten.
2 Einstellungen
PCAN-USB
Benutzerhandbuch 3.0.1

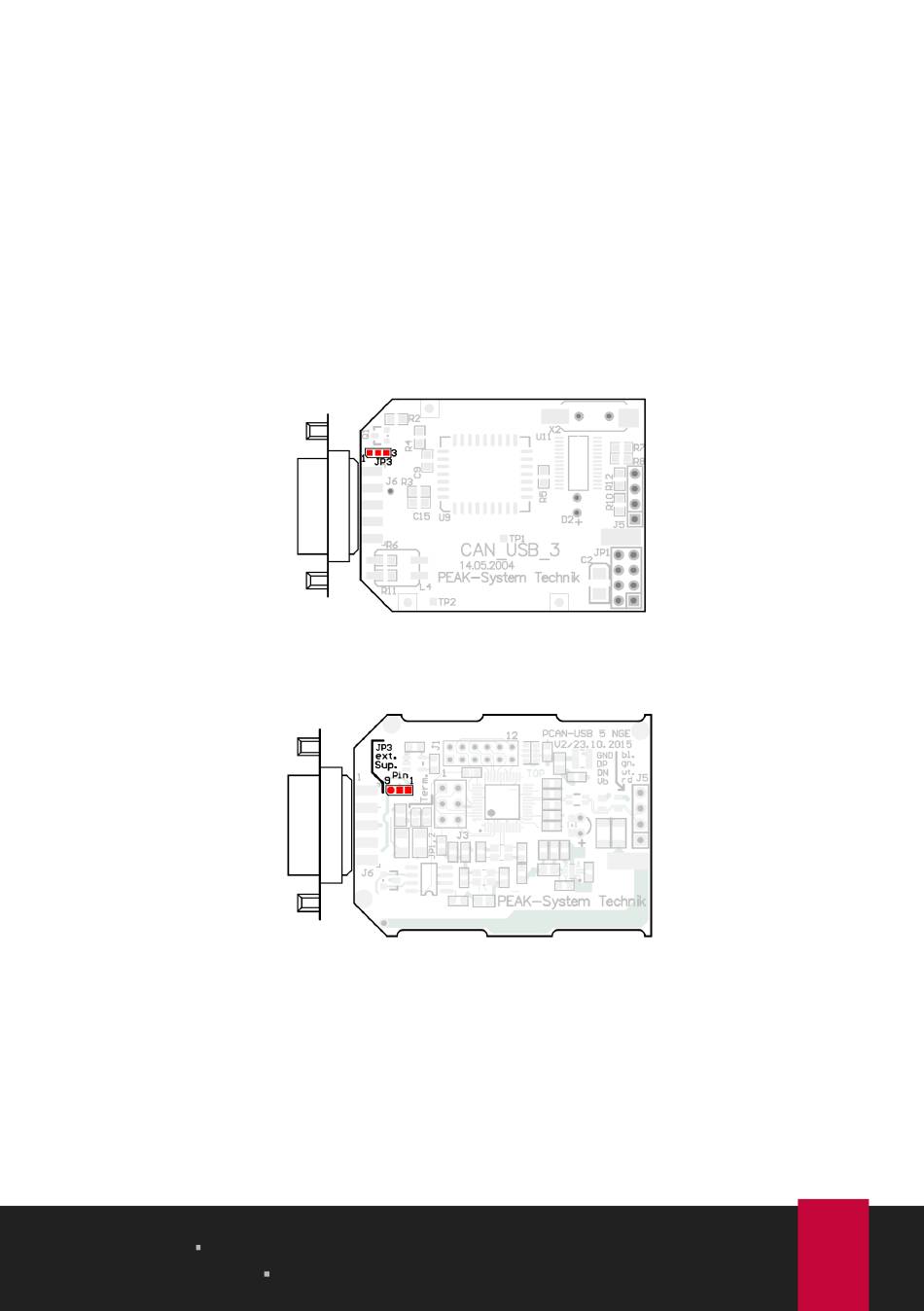

PCAN-USB (IPEH-002021) bis Ser.-Nr. 199999,
Lötfeld JP3
PCAN-USB (IPEH-002021) ab Ser.-Nr. 200000,
Lötfeld JP3
