2.3 Betriebsbereitschaft prüfen
1. Öffnen Sie das Windows-Startmenü.
2. Geben Sie Peak-Einstellungen ein und drücken Sie die |Eingabetaste|.
Das Fenster PEAK-Einstellungen erscheint.
3. Wählen Sie LIN-Hardware aus.
Das verbundene LIN-Interface wird angezeigt.
2.4 LIN-Bus anschließen
Der Transceiver des LIN-Interfaces benötigt eine Spannungsversorgung zwischen
6 und 28 V DC. Diese muss über Pin 9 am D-Sub-Anschluss angeschlossen werden.
Um das Anschließen zu erleichtern, verwenden Sie das optional erhältliche
LIN-Anschlusskabel für PC-LIN-Interfaces (IPEK-003013).

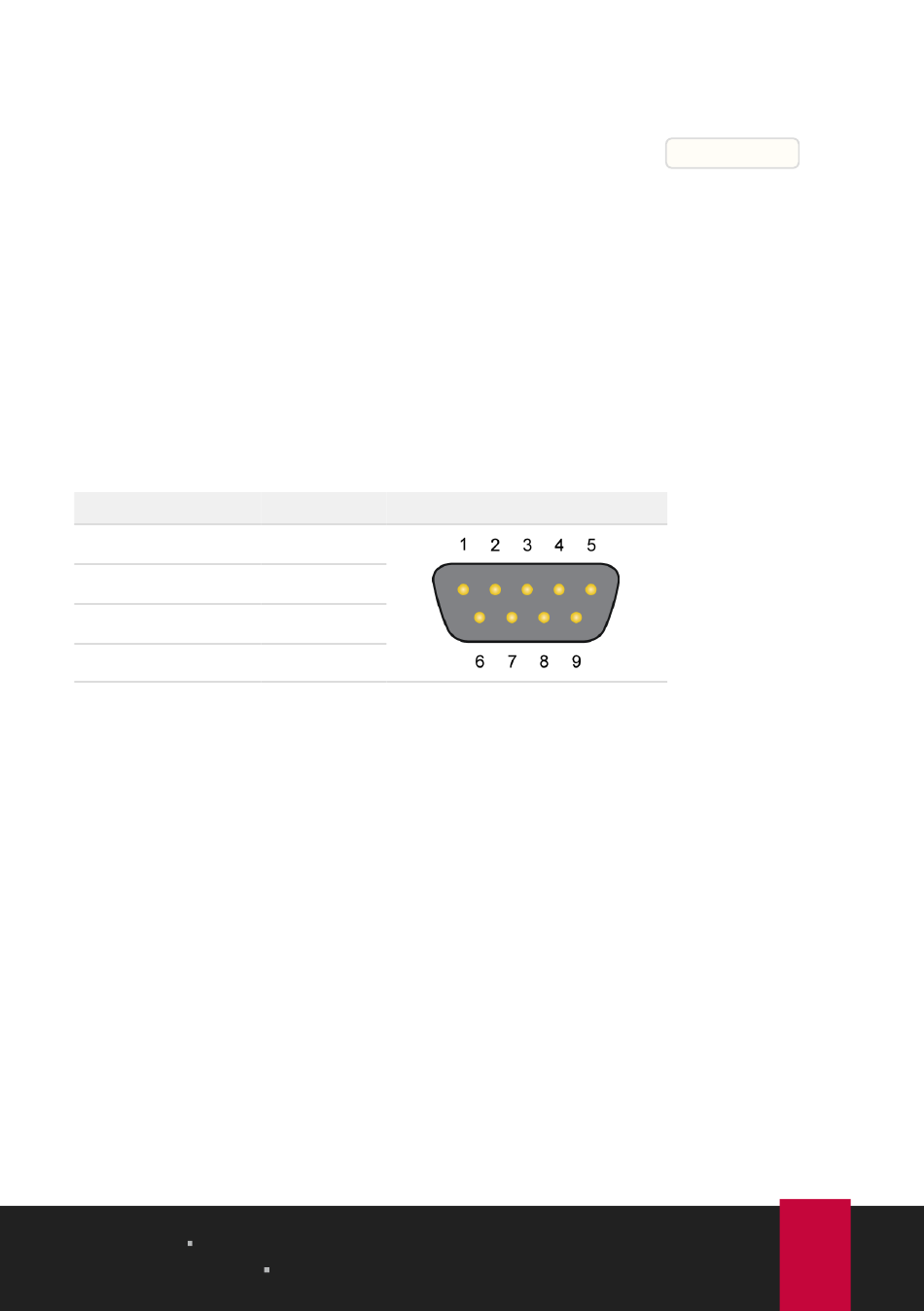

Belegung
LIN
LIN_GND
LIN_V
Bat
keine
2.5 Beispielanwendung unter Windows
Führen Sie als Beispielanwendung für den Zugriff auf das LIN-Interface den
LIN-Monitor PLIN-View Pro über das Windows-Startmenü aus.
2 Installation
PLIN-USB
Benutzerhandbuch 2.0.0
Pin
D-Sub-Stecker am LIN-Interface
4
5, 6
9
1, 2, 3, 7, 8
© 2022 PEAK-System Technik GmbH
7
