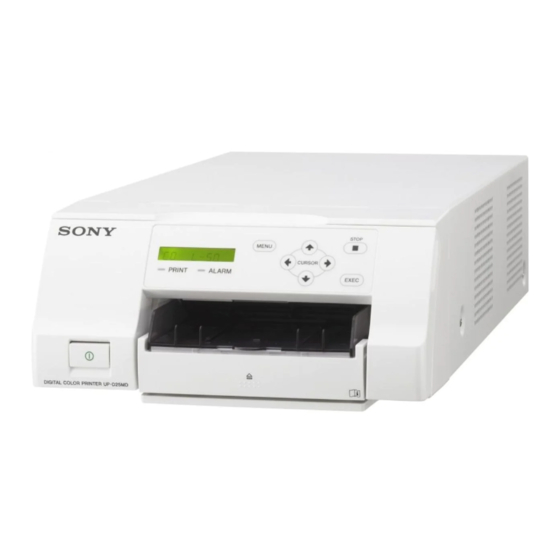

- Seite 1 4-152-259-35(1) Digital Color Printer Gebrauchsanweisung Vor der Inbetriebnahme lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. UP-D25MD © 2009 Sony Corporation...
-
Seite 2: Wichtige Sicherheitshinweise Für Den Gebrauch In Medizinischen Umgebungen
IEC60065 oder anderen IEC/ISO-Standards, die für die WARNUNG Geräte gelten, entsprechen. Um die Gefahr von Bränden oder elektrischen 2. Des Weiteren müssen alle Konfigurationen dem Schlägen zu verringern, darf dieses Gerät nicht Systemstandard IEC60601-1-1 entsprechen. Jede Regen oder Feuchtigkeit ausgesetzt werden. Person, die weitere Geräte an das Signaleingangsfeld oder Signalausgangsfeld anschließt, konfiguriert damit Um einen elektrischen Schlag zu vermeiden, darf... -
Seite 3: Wichtige Emv-Mitteilungen Für Den Gebrauch In Medizinischen Umgebungen
Richtlinien und Herstellererklärung – elektromagnetische Strahlung Der UP-D25MD ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-D25MD hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Strahlungsprüfung Erfüllt die Richtlinien für elektromagnetische Umgebungen... - Seite 4 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Der UP-D25MD ist auf den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-D25MD hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Störfestigkeits- IEC 60601- Erfüllungsstufe...
- Seite 5 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Der UP-D25MD ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-D25MD hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Störfestigkeits- IEC 60601- Erfüllungsstufe...
-
Seite 6: Warnung Zum Netzanschluss
Empfohlene Abstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem UP-D25MD Der UP-D25MD ist zum Gebrauch in einer elektromagnetischen Umgebung konzipiert, deren ausgesendete HF-Einkopplungen kontrolliert werden. Der Kunde oder Betreiber des UP-D25MD kann ebenfalls elektromagnetische Interferenzen vermeiden, indem er den unten empfohlenen Mindestabstand zwischen tragbaren oder mobilen HF-Kommunikationsgeräten (Sendern) und dem UP-D25MD einhält. -
Seite 7: Inhaltsverzeichnis
Microsoft und Windows sind eingetragene Markenzeichen Inhaltsverzeichnis der Microsoft Corporation. Bei anderen in dieser Anleitung genannten Firmen- und Produktnamen handelt es sich ebenfalls um Marken und eingetragene Marken. Einführung Eigenschaften ............8 Systemkonfiguration ...........8 Lage und Funktion der Komponenten und Bedienelemente ............8 Vorderseite ............8 Rückseite .............9 Vorbereitung... -
Seite 8: Einführung
Einführung Lage und Funktion der Komponenten und Bedienelemente Eigenschaften Der digitale Farbdrucker UP-D25MD ist ein Vorderseite Farbsublimationsdrucker auf Thermotransferbasis. Er bietet beim Drucken von Computer-Bilddaten auf Papier im Format A6 mit vollem Farbumfang (Prozess mit 256 Abstufungen und 16,7 Millionen Farben) eine hohe Druckgeschwindigkeit und eine hohe Auflösung (dank... -
Seite 9: Rückseite
I Papiereinzugsfach (Seite 14) Rückseite Legen Sie hier Papier ein. Die Ausdrucke werden in das obere Fach ausgegeben. J Z Ausgabemarkierung Hier drücken, um das Papierausgabefach herauszunehmen. K Fachbeleuchtung Beleuchtet das Ausgabefach. (Die Einstellung hierfür kann geändert werden.) (Seite 19) Blick hinter die Farbbandabdeckung A Zugentlastung für USB-Kabel (Seite 10) Hiermit können Sie das USB-Kabel zusätzlich... -
Seite 10: Vorbereitung
Zubehör geliefert. Prüfen Sie, ob alle Komponenten im Lieferumfang enthalten sind. Herstellen der USB-Verbindung Papiereinzugsfach (1) UP-D25MD Papierstopper (1) Wechselstrom anschluss (- ) USB-Anschluss USB-Kabel 1-824-211-41 (SONY) (1) Kurzeinführung (1) Thermodruckkopf-Reinigungskartusche (1) USB-Kabel Netzkabel (mitgeliefert) zur Steckdose Computer CD-ROM (Druckertreiber/Gebrauchsanweisung) (1) -
Seite 11: Installieren Des Druckertreibers
• Beim Anschluss über einen USB-Hub kann der Betrieb des Druckers nicht garantiert werden. Installieren des Druckertreibers Für Computer, auf denen Windows 2000/ Windows XP/Windows Vista ausgeführt wird Nachdem Sie den Drucker mit dem Computer verbunden haben, schalten Sie den Drucker ein. Einzelheiten zur Installation können Sie in der Installationsanleitung und in der „Readme“-Datei nachschlagen. -
Seite 12: Betrieb
2 Setzen Sie den Medienwahlhebel auf die Betrieb gewünschte Position. UPC-24SA/UPC-24LA: UPC-21S/UPC-21L: Innen Außen Vorbereitung Bevor Sie den Drucker nach dem Anschließen an den Computer (Seite 10) verwenden können, müssen Sie das Papier und das Farbband wie nachfolgend beschrieben einlegen. 3 Schließen Sie die Abdeckung. - Seite 13 Legen Sie das Farbband ein. Schieben Sie den Farbeinschub gerade in den 1 Richten Sie die beiden Stifte auf beiden Seiten Drucker, bis es nicht weiter geht. des Farbbandes mit den Aussparungen am Farbbandeinschub aus. Schließen Sie die Farbbandabdeckung. Hinweise •...
-
Seite 14: Einlegen Des Papiers
2 Wenn die Fachunterteilung ausgeklappt ist, Einlegen des Papiers drücken Sie sie nach unten. Gehen Sie wie unten beschrieben vor, das Papiereinzugsfach mit Papier zu befüllen und in den Drucker einzusetzen. Wenn Sie zum ersten Mal Papier einlegen, beginnen Sie mit Schritt 2. - Seite 15 3 Legen Sie das Papier sauber gestapelt in das Hinweis Papierfach ein, richten Sie die Markierung „v“ auf dem Schutzbogen an der Markierung „f“ im Bewahren Sie den Schutzbogen nach dem Entfernen Papierfach aus. auf. Die Rückseite des Schutzbogens (ohne Aufdruck) kann als Reinigungsblatt für den Thermodruckkopf verwendet werden.
- Seite 16 Stecken Sie den Papierstopper ganz in die beiden Schlitze in der Abdeckung des Papiereinzugsfach. Hinweis Ziehen Sie nicht am Metallbügel des Papierstoppers. Vorbereitung...
-
Seite 17: Einstellungsmöglichkeiten Im Menü
Menüstruktur Einstellungsmöglichkeiten Wenn sich die LCD-Anzeige im Bereitschaftszustand im Menü befindet, können Sie durch Drücken der Taste MENU das Menü aufrufen. Sobald das Menü angezeigt wird, können Sie über die Im Menü können Sie die Farbe der Ausdrucke ändern und Richtungstasten (<, ,, M, m) die gewünschten die Druckereinstellungen an Ihre Bedürfnisse anpassen. -
Seite 18: Menüliste
Menüliste Element Beschreibung Einstellungen Je höher der Wert, Die Anpassung erfolgt in 65 Nachfolgend finden Sie eine Beschreibung für die − (Gelb - Blau) desto Stufen von 32 bis 32. Der Einstellungen der einzelnen Menüelemente. blaustichiger der Standardwert ist 0. −... -
Seite 19: Hinweise Zur Verwendung Des Menüs
Element Beschreibung Einstellungen Element Beschreibung Einstellungen VALUE Hierüber wird die Die Anpassung erfolgt in FLY PRT Hierüber wird die Der Papiereinzug Helligkeit der Stufen von ±32. Der Zeitdauer bis zum beginnt, sobald der einzelnen Farben Standardwert ist 0. Druckbeginn Drucker Bilddaten vom −... -
Seite 20: Speichern Der Farbeinstellungen
Das LCD-Display kehrt in den Bereitschaftsmodus Drücken Sie < oder ,, um eine zurück. Konfigurationsnummer zu wählen. Nummer Beschreibung Speichern der Farbeinstellungen Beim Drucken werden die Farbeinstellungen des Druckertreibers Die im Farbeinstellungsmenü vorgenommenen verwendet. Einstellungen können gespeichert und bei Bedarf später 1 oder 2 Beim Drucken werden die erneut geladen werden. -
Seite 21: Drucken
• Der Drucker kann für kontinuierliches Drucken Drucken eingestellt werden. Wenn sich die Ausdrucke jedoch stapeln und biegen, wird der Druckvorgang angehalten, und die Anzeige ALARM beginnt zu leuchten. Nehmen Vor dem Drucken Sie in einem solchen Fall die Ausdrucke aus dem •... -
Seite 22: Verschiedenes
Aus Sicherheitsgründen darf auf dem Drucker kein Verschiedenes anderes Gerät, wie etwa ein Computerbildschirm, platziert werden. Transport Befolgen Sie vor dem Transport des Druckers die Vorsichtsmaßnahmen nachfolgenden Schritte, um das Zubehör zu entfernen und das Gerät wieder in seiner Originalverpackung zu Beachten Sie neben den nachfolgenden verpacken. -
Seite 23: Reinigung
Inneren niederschlagen. Dies verursacht Fehlfunktionen Hinweis am Drucker. Wenn das Papier in diesem Zustand verwendet wird, treten ggf. Flecken auf den Ausdrucken Sobald der Schutzbogen einmal als Reinigungsbogen auf. verwendet wurde, darf er nicht erneut verwendet werden. Reinigungsseite Reinigung Schutzbogen (Reinigungsbogen) Hinweis Schalten Sie den Drucker vor dem Reinigen unbedingt aus,... -
Seite 24: Automatisches Reinigen Der Papiereinzugsrolle
• Die Thermodruckkopf-Reinigungskartusche ist • Setzen Sie das leere Papiereinzugsfach in den wiederverwendbar. Heben Sie sie in der Drucker ein. Verpackung auf, um sie vor Staub und anderen Wenn das Papiereinzugsfach nicht eingesetzt ist, Partikeln zu schützen. kann der Drucker beschädigt werden. Automatisches Reinigen der Papiereinzugsrolle Wenn während eines Druckvorgangs das ganze Papier im... -
Seite 25: Farbband Und Papier
Hinweise zur Papierlagerung Farbband und Papier • Bewahren Sie das Papier nicht in Umgebungen mit hoher Temperatur, hoher Luftfeuchte, Staub oder direkter Sonneneinstrahlung auf. Nicht mehrfach verwenden • Entfernen Sie teilweise aufgebrauchtes Papier und Mehrfachverwendung kann zu Fehlfunktionen Farbband aus dem Drucker, verschließen Sie sie in der führen und das Druckresultat beeinträchtigen. -
Seite 26: Technische Daten
36 Sekunden DRUCKEN VON INHALTEN ODER ZU (Hochgeschwindigkeitsdruck) DATENVERLUSTEN KOMMT. Schnittstelle Hi-Speed USB (USB 2.0-konform) • SONY LEISTET WÄHREND ODER NACH ABLAUF DES GARANTIEZEITRAUMS KEINERLEI Eingangsbuchse SCHADENERSATZ FÜR FEHLFUNKTIONEN AN Wechselstromanschluss (für Stromkabel) DIESEM GERÄT, WEDER IN FORM VON Mitgeliefertes Zubehör... -
Seite 27: Fehlerbehebung
Vorderkante aus folgenden Hinweisen zur Fehlerbehebung vor. Wenn das dem Papiereinzugsfach. Problem dennoch weiterbesteht, schalten Sie den Drucker • Das Papier wurde nicht korrekt aus, und wenden Sie sich an Ihren Sony-Händler. ausgerichtet ins Papiereinzugsfach eingelegt. tÜberprüfen Sie die Symptom Mögliche Gründe und Abhilfe... -
Seite 28: Erläuterung Der Anzeigen
Anzeigen PRINT und ALARM sowie etwaige angezeigt wird, obwohl Möglichkeiten zur Behebung des Fehlers. das Farbband nicht gerissen ist, wenden Sie Anzeige Status im Mögliche Gründe sich an Ihren Sony- LCD-Display und Abhilfe Händler. PRINT ALARM CHK PAP: Das Farbband und das... -
Seite 29: Beheben Eines Papierstaus
Drucker aus und ** Leuchtet nur, wenn 51 angezeigt wird. wieder ein. Wenn die Meldung Wenn Sie Hilfe von Ihrem Sony-Händler benötigen, weiterhin angezeigt notieren Sie sich bitte die Fehlermeldung und ggf. den wird, wenden Sie numerischen Wert, der im LCD-Display angezeigt wird. - Seite 30 Gehen Sie wie unten beschrieben vor, um den Papierstau Legen Sie das Papier korrekt ein. zu beheben. Drücken Sie auf das Z am Papiereinzugsfach, um das Fach auszugeben. Hinweise Entfernen Sie das Papier. • Das in Schritt 2 entfernte Papier darf nicht erneut verwendet werden.
- Seite 31 Ohne die Bodenplatte kann der Drucker nicht drucken. Entfernen Sie vorsichtig das gestaute Papier. Der Papierstau lässt sich immer noch nicht beheben Wenden Sie sich an Ihren Sony-Händler. Versuchen Sie nicht, das Papier mit Gewalt zu entfernen. Erläuterung der Anzeigen...
