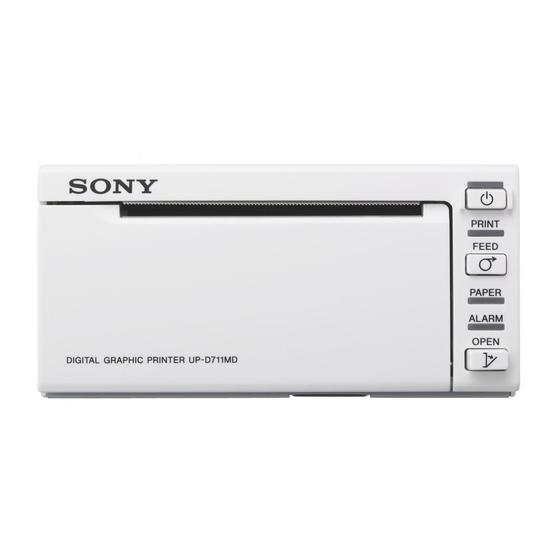

Sony UP-D711MD Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für UP-D711MD:
- Gebrauchsanweisung (21 Seiten) ,
- Installationsanleitung (19 Seiten) ,
- Konfigurationsanleitung (8 Seiten)
Verwandte Anleitungen für Sony UP-D711MD
Inhaltszusammenfassung für Sony UP-D711MD
- Seite 1 4-417-500-37 (1) 2018-06 Digital Graphic Printer Gebrauchsanweisung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. UP-D711MD © 2012 Sony Corporation...
- Seite 2 Anwendungsbereich/Vorgesehener Symbole auf den Produkten Gebrauch Sicherheitssymbol Der Drucker UP-D711MD von Sony ist ein kompakter, Beachten Sie die in der Gebrauchsanweisung digitaler Schwarzweißdrucker für medizinische enthaltenen Warnhinweise für die Teile des Anwendungen. Er wurde für die Integration in digitale Geräts, auf denen sich ein solches Symbol Radiologie-Bildgebungssysteme wie mobile C-Bögen,...
- Seite 3 Wichtige Sicherheitsmaßnahmen/ Hinweise für den Gebrauch in der Medizin 1. Alle Geräte, die an diese Einheit angeschlossen sind, müssen den Standards IEC 60601-1, IEC 60950-1, IEC 60065 oder anderen IEC/ISO-Standards, die für die Geräte gelten, entsprechen. 2. Des Weiteren müssen alle Konfigurationen dem Systemstandard IEC 60601-1 entsprechen.
- Seite 4 • Der Abstand zwischen tragbaren HF-Kommunikationsgeräten und Teilen des Produkts UP-D711MD darf 30 cm nicht unterschreiten. Andernfalls kann sich die Leistung des Geräts verschlechtern. • Falls das Produkt UP-D711MD im Betrieb direkt neben bzw. über oder unter anderen Geräten angeordnet wird, ist zu prüfen, ob es in der vorgesehenen Konfiguration ordnungsgemäß funktioniert.
- Seite 5 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Das Produkt UP-D711MD ist für den Gebrauch in der unten beschriebenen elektromagnetischen Umgebung konzipiert. Der Kunde oder Betreiber des Produkts UP-D711MD hat dafür Sorge zu tragen, dass es in einer solchen Umgebung verwendet wird.
- Seite 6 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Das Produkt UP-D711MD ist für den Gebrauch in der unten beschriebenen elektromagnetischen Umgebung konzipiert. Der Kunde oder Betreiber des Produkts UP-D711MD hat dafür Sorge zu tragen, dass es in einer solchen Umgebung verwendet wird.
- Seite 7 Zur Bestimmung einer elektromagnetischen Umgebung mit fest installierten HF-Sendern sollte eine elektromagnetische Standortaufnahme in Betracht gezogen werden. Falls die gemessene Feldstärke an dem Ort, an dem das Produkt UP-D711MD verwendet wird, den geltenden HF-Übereinstimmungspegel überschreitet, sollte der ordnungsgemäße Betrieb des Produkts UP-D711MD überprüft werden.
- Seite 8 Das Produkt UP-D711MD ist zum Gebrauch in einer elektromagnetischen Umgebung konzipiert, in der gestrahlte HF-Störgrößen kontrolliert werden. Der Abstand zwischen tragbaren HF-Kommunikationsgeräten und Teilen des Produkts UP-D711MD darf 30 cm nicht unterschreiten. Andernfalls kann sich die Leistung des Geräts verschlechtern. IEC 60601- Übereinstim-...
-
Seite 9: Inhaltsverzeichnis
Inhalt Vorbereitungen Kurzbeschreibung ..........10 Position und Funktionen der Teile und Bedienelemente .............10 Vorderseite ............10 Rückwand ............11 Das Zubehör überprüfen ........12 Verbindungen ............12 Verbinden mit dem USB-Anschluss ....13 Anschließen des Gleichstromkabels ....13 Installieren des Druckertreibers ......13 Papier ..............14 Geeignetes Papier ..........14 Einlegen von Papier in das Gerät .......15 Einlegen von Papier ..........15 Bedienung... -
Seite 10: Vorbereitungen
Vorbereitungen Position und Funktionen der Teile und Bedienelemente Kurzbeschreibung Weitere Einzelheiten finden Sie auf den in Klammern Dieser Drucker druckt, indem ein Thermokopf ( ) angegebenen Seiten. entsprechend den eingegebenen Bilddaten erhitzt und auf ein spezielles Thermodruckpapier gedrückt wird, um das Bild auf dem Papier zu erzeugen. Er zeichnet Vorderseite sich durch folgende Eigenschaften aus. -
Seite 11: Rückwand
Taste OPEN (15) Drücken Sie die Taste, um die Tür zu öffnen. Drücken Sie diese Taste vollständig herab, um die Warnung bezüglich Tür zu öffnen. Stromversorgungsgeräten Schneidevorrichtung Verwenden Sie zur Gleichstromversorgung nur das Schneidet das Papier beim Drucken der einzelnen mitgelieferte Wechselstromnetzteil oder ein Bilder. -
Seite 12: Das Zubehör Überprüfen
Das Zubehör überprüfen Verbindungen Überprüfen Sie das Zubehör. Das Netzkabel darf noch nicht mit der externen Thermodruckkopf-Reinigungsblatt (1) Stromversorgung verbunden sein, wenn Sie das USB-Verbindungskabel zwischen dem Gerät und dem Computer anschließen; verbinden Sie das Netzkabel erst danach. Einzelheiten zum Verbinden des Geräts finden Sie in den Anleitungen des Computers oder sonstiger Peripheriegeräte. -
Seite 13: Verbinden Mit Dem Usb-Anschluss
Verbinden mit dem USB-Anschluss Hinweis Der angeschlossene Computer darf nicht in den Ruhe- oder Energiesparmodus eintreten, während der Drucker UP-D711MD eingeschaltet ist, da dies den einwandfreien Betrieb des Druckers behindern kann. an den Anschluss (USB) Den Stecker mit dem Symbol (USB) nach oben einführen. -
Seite 14: Papier
Flüssigkeiten auf und lassen Sie die Ausdrucke nicht in Kontakt mit organischen flüchtigen Flüssigkeiten, Cellophanfolie oder Vinylchloridverbindungen Verwenden Sie nur das für dieses Gerät ausgelegte Sony gelangen. UPP-84S/84HG-Papier. Eine hohe Druckqualität kann • Um ein Verblassen zu vermeiden, sollten Ausdrucke nicht gewährleistet werden, wenn ein anderes Papier mit... -
Seite 15: Einlegen Von Papier In Das Gerät
Einlegen von Papier Einlegen von Papier in das Gerät Drücken Sie den Schalter 1 Betrieb/Standby, um das Gerät einzuschalten. Die Leuchtanzeige 1 Betrieb/Standby leuchtet Beachten Sie beim Einlegen von Papier in das Gerät grün auf. unbedingt die Vorsichtsymbole am Gerät. Die Leuchtanzeige PAPER leuchtet orange, wenn kein Papier geladen ist. - Seite 16 Legen Sie das Papier in der im Schaubild gezeigten Ausrichtung in den Drucker ein. Das Drucken ist nicht möglich, wenn das Papier umgedreht wird. Darauf achten, das Papier gerade einzulegen. Die Tür schließen und durch Drücken verriegeln. Hinweise • Achten Sie darauf, dass das Papier gerade eingelegt ist.
-
Seite 17: Bedienung
Einziehen von Papier Bedienung Drücken Sie die Taste FEED, um Papier einzuziehen. Das Gerät zieht Papier ein, solange Sie die Taste FEED gedrückt halten. Versuchen Sie nicht, das Papier mit der Hand aus dem Gerät zu ziehen. Druckvorgang Vor dem Start eines Druckvorgangs Papier schneiden Überprüfen Sie stets Folgendes: Halten Sie den Drucker fest und ziehen Sie das Papier... -
Seite 18: Sonstiges
Aufstellung Sonstiges • Stellen Sie das Gerät auf einer ebenen und stabilen Fläche auf. Wird das Gerät auf einer unebenen Fläche aufgestellt, kann es leicht zu einer Störung des Geräts kommen. Sicherheitsmaßnahmen • Stellen Sie das Gerät nicht an einem Ort auf, der starkem Licht ausgesetzt ist, z. -
Seite 19: Tragen Des Druckers
Drücken Sie den Schalter 1 Betrieb/Standby, um Tragen des Druckers das Gerät einzuschalten. • Setzen Sie das Gerät keinen Stößen aus und lassen Sie es nicht fallen. • Tragen oder verschieben Sie das Gerät nicht, wenn die Papierrolle in das Gerät eingelegt ist. Dies kann eine Funktionsstörung auslösen. -
Seite 20: Reinigen Der Führungswalze
Schlitze des Papierfachs breit schmal Reinigen Sie die verschmutzte Führungswalze mit einem weichen, mit Ethylalkohol befeuchteten Tuch. Drücken Sie den Schalter 1 Betrieb/Standby, um das Gerät einzuschalten. Drücken Sie die Taste OPEN, um die Tür zu öffnen. Falls sich Papier im Gerät befindet, entfernen Sie Reinigen Sie die Führungswalze sanft mit einem Schließen Sie die Tür durch Drücken. -
Seite 21: Technische Daten
Vorsicht Technische Daten • Bringen Sie Ihre Hand nicht in die Nähe der Andruckwalze, während diese sich dreht. Ihre Spannungsversorgung Hand kann eingeklemmt und verletzt werden. 12 V bis 24 V DC Eingangsstrom 6 A bis 3 A Hinweise Betriebstemperatur •... -
Seite 22: Fehlerbehebung
• Ist das gestaute Papier zu sehen? ODER ZUGEHÖRIGER SOFTWARE. tDrücken Sie die Taste OPEN, um die Tür zu öffnen, nehmen • SONY LEISTET WÄHREND ODER NACH Sie den Ausdruck oder die ABLAUF DES GARANTIEZEITRAUMS Papierrolle heraus und ziehen Sie dann das gestaute Papier KEINERLEI SCHADENERSATZ FÜR... -
Seite 23: Leuchtanzeigen
Sie dann das externe Gerät aus, es sonst zu einem Papierstau trennen Sie das USB-Kabel und kommt. (Seite 16) das Gleichstromkabel und wenden Sie sich an Ihren Sony- Das Gerät hört auf zu Wenn kontinuierlich nahezu schwarze Händler. drucken, wenn... -
Seite 24: Lizenz
Lizenz In diesem Gerät wird die Software, die der „The FreeType Project LICENSE“ und der „The Catharon Open Source LICENSE“ unterliegt, bereitgestellt. Wir stellen diese Software auf der Grundlage von Lizenzvereinbarungen mit den Urheberrechtsinhabern bereit. Auf Wunsch der Urheberrechtsinhaber dieser Softwareanwendungen sind wir verpflichtet, Sie über Folgendes zu informieren. -
Seite 25: Index
Index Druckertreiber 13 Druckvorgang abbrechen 17 Druckvorgang starten 17 Fehlerbehebung 22 Kurzbeschreibung 10 Leuchte 23 Papier einlegen 15 einziehen 17 Geeignetes Papier 14 Hinweise zum Aufbewahren und Handhaben von 14 Position und Funktionen der Teile und Bedienelemente Rückwand 11 Vorderseite 10 Reinigung Führungswalze 20 Gehäuse 19...
