- Seite 1 3-203-517-11 (1) Digital Color Printer Instructions for Use Page 2 Mode d’emploi Page 28 Gebrauchsanweisung Seite 54 UP-D2600 ©1999 Sony Corporation...
- Seite 27 Others...
- Seite 53 Autres...
- Seite 54 Deutsch VORSICHT Wichtige Sicherhleitshinweise für den Gebrauch in medizinischen Umgebungen Um Feuergefahr und die Gefahr eines elektrischen 1. Alle Geräte, die an diese Einheit angeschlossen sind, Schlages zu vermeiden, darf das Gerät weder Regen müssen den Standards IEC601–1, IEC950 und IEC65 noch Feuchtigkeit ausgesetzt werden.
- Seite 55 Inhalt Einführung Zu dieser Anleitung ............56 Systemübersicht ............. 57 Systemkonfiguration ............57 Sicherheitsmaßnahmen ..........58 Sicherheit ................ 58 Aufstellung ..............58 Reinigung ............... 59 Lage und Funktion der Teile und Bedienelemente ..60 Vorderseite ..............60 Rückseite ................ 61 Vorbereitungen Mitgeliefertes Zubehör ............
-
Seite 56: Einführung
Einführung Zu dieser Anleitung Diese Anleitung besteht aus vier Kapiteln. Es folgt eine kurze Übersicht über den Aufbau dieser Anleitung. Einführung Beschreibt die Funktionen und die Systemkonfiguration des Digitalfarbdruckers und weist auf die Sicherheitsmaßnahmen hin, die Sie bei der Arbeit mit dem Drucker einhalten sollten. -
Seite 57: Systemübersicht

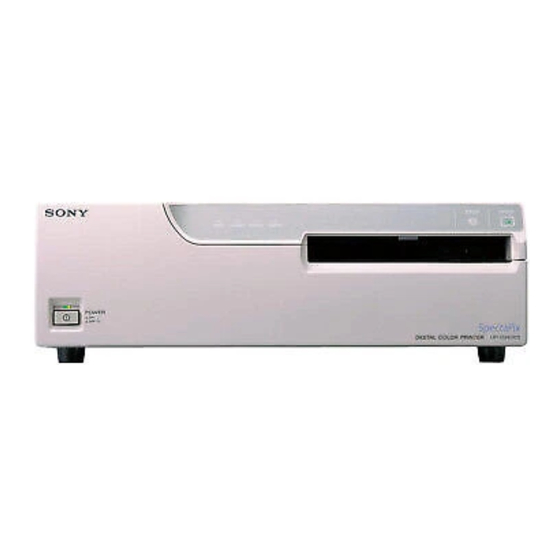

Systemübersicht Der Digitalfarbdrucker UP-D2600 von Sony dient zur Reproduktion von Computerbildern auf A6-Papier. Sie können Bilddaten einer Windows-Grafiksoftware in hoher Auflösung (310 dpi) und 256 Graustufen bzw. in Farbe (16.700.000 Farben) ausdrucken. Wenn Sie den Drucker an einen Computer anschließen, der den ECP-Modus, einen Übertragungsmodus in Hochgeschwindigkeit, unterstützt, können Sie Daten in... -
Seite 58: Sicherheitsmaßnahmen
Blockieren Sie diese Öffnungen nicht, indem Sie andere Geräte direkt neben dem Drucker aufstellen oder den Drucker mit einem Tuch o. ä. abdecken. • Treten am Gerät Fehlfunktionen auf oder gelangen Fremdkörper in das Gehäuse, lösen Sie sofort das Netzkabel, und wenden Sie sich an Ihren Sony-Kundendienst oder Ihren Sony-Händler. Aufstellung •... -
Seite 59: Aufstellort
• Wird der Drucksatz plötzlichen, starken Temperaturschwankungen ausgesetzt, kann sich auf dem Farbband oder dem Papier Feuchtigkeit niederschlagen. Dies führt zu Fehlfunktionen beim Drucken. Wenn Sie den Drucksatz in einem solchen Fall dennoch verwenden, erscheinen auf den Ausdrucken wahrscheinlich Flecken. Bewahren Sie den Drucksatz daher nicht an einem Ort auf, an dem er starken, plötzlichen Temperaturschwankungen ausgesetzt ist. -
Seite 60: Lage Und Funktion Der Teile Und Bedienelemente
Lage und Funktion der Teile und Bedienelemente Näheres finden Sie auf den in Klammern angegebenen Seiten. Vorderseite Netzschalter POWER (70) Anzeige RIBBON (70, 76) Zum Ein- und Ausschalten des Geräts. Die Leuchtet, wenn ein Problem mit dem Netzanzeige POWER leuchtet grün, wenn das Farbband vorliegt. -
Seite 61: Rückseite
Vorderseite A Farbbandkassette (63, 65) Ziehen Sie zum Öffnen der Abdeckung vorn Legen Sie die Farbbandkassette ein. den oberen Teil der Abdeckung auf sich zu. Wenn die Vorderseite geöffnet ist, sind die B Papierfachabdeckung (63) Farbbandkassette, das Papierfach und die Hier werden die Ausdrucke ausgegeben. -
Seite 62: Vorbereitungen
Vorbereitungen Mitgeliefertes Zubehör Der Drucker wird mit folgendem Zubehör geliefert. Überprüfen Sie die Lieferung bitte auf Vollständigkeit. Papierfach für Standardformate (1) Papierfachabdeckung (1) Großformatiges Papierfach (1) Netzkabel (1) CD-ROM (1) Walzenreinigungssatz (1) Software-Lizenzvereinbarung (1) Benutzerregistriekarte (1) Garantiekarte (1) Gebrauchsanweisung (1) Hinweise •... -
Seite 63: Montage
Montage Bringen Sie die mitgelieferte Papierfachabdeckung, das Papierfach und die Farbbandkassette am Drucker an. Näheres zur Montage finden Sie auf den in Klammern angegebenen Seiten. Drucker Farbbandkassette (Seite 65) Papierfach (Seite 68) Papierfachabdeckung Vorbereitungen... -
Seite 64: Anschließen Eines Computers
Anschließen eines Computers An den UP-D2600 können Sie über die parallele Schnittstelle einen Windows- Computer anschließen. Schlagen Sie vor dem Anschließen des Computers bitte unter “Wichtige Sicherhleitshinweise für den Gebrauch in medizinischen Umgebungen” auf Seite 54 nach. Hinweise • Schalten Sie alle betreffenden Geräte aus, bevor Sie Anschlüsse vornehmen. -
Seite 65: Vor Dem Drucken
Drucken Vor dem Drucken Im folgenden wird beschrieben, was Sie tun müssen, bevor Sie mit dem Drucken beginnen können. Es wird vorausgesetzt, daß Sie Papierfach und Papierfachabdeckung am Drucker montiert und die notwendigen Anschlüsse vorgenommen haben. • Einlegen einer Farbbandkassette (siehe unten) •... - Seite 66 Vor dem Drucken (Fortsetzung) Nehmen Sie die Farbbandkassette heraus, indem Sie auf die Farbbandkassette drücken. Die Farbbandkassette wird ausgeworfen. Wenn der Drucker neu ist, brauchen Sie die Farbbandkassette nicht auszuwechseln. Hinweis Greifen Sie nie ins Farbbandfach. Der Thermodruckkopf wird sehr heiß und kann Verbrennungen verursachen, wenn Sie ihn berühren.
- Seite 67 Drücken Sie die Farbbandkassette fest hinein, so weit es geht. Wenn sich die Farbbandkassette nicht einlegen läßt Schalten Sie den Drucker aus und wieder ein. Legen Sie dann den Farbbandhalter ein. Schließen Sie die Abdeckung vorn. Hinweise Farbbänder • Ist eine Farbbandkassette vollständig verbraucht, tauschen Sie sie gegen eine neue aus.
-
Seite 68: Einlegen Von Papier
Vor dem Drucken (Fortsetzung) Einlegen von Papier Gehen Sie zum Einlegen von Papier wie im folgenden erläutert vor. Achten Sie dabei darauf, die Druckoberfläche (die zu bedruckende Seite des Papiers) nicht zu berühren. Hinweise • Verwenden Sie nur Farbbandkassetten und Druckpapier, die speziell für diesen Drucker konzipiert sind. - Seite 69 Legen Sie das Papier mit der Druckoberfläche Druckoberfläche nach oben in das Papierfach ein. Fächern Sie das Papier auf. Das Papier muß unter der Lasche liegen. Vorderseite Schieben Sie das Papierfach in den Drucker, bis es mit einem Klicken einrastet. Schließen Sie die Abdeckung vorn.
-
Seite 70: Drucken
Drucken Vor dem Drucken • Achten Sie darauf, daß der Drucker korrekt an den Computer angeschlossen ist (Seite 64). • Achten Sie darauf, die richtige Farbbandkassette und das richtige Druckpapier zu verwenden (Seite 72). • Achten Sie darauf, daß Farbbandkassette und Druckpapier korrekt eingelegt sind (Seite 65 und 68). - Seite 71 Hinweise • Schalten Sie den Drucker während des Druckens nicht aus. Andernfalls wird das Papier möglicherweise nicht mehr ausgegeben, und es kann zu einem Papierstau kommen. • Ziehen Sie das Papier nicht aus dem Drucker, solange dieser noch druckt. • Lassen Sie nicht mehr als 10 Ausdrucke auf der Papierfachabdeckung liegen. Andernfalls kann es zu einem Papierstau kommen.
-
Seite 72: Farbbandkassette Und Papier
Sonstiges Farbbandkassette und Papier Drucksätze für das großformatige Zum Drucken benötigen Sie Druckpapier und eine Papierfach Farbbandkassette. Verwenden Sie das Farbband zusammen mit dem in derselben Packung Farb-Drucksatz mit beschichtetem Papier gelieferten Papier. UPC-2045 Enthält eine Farbbandkassette und beschichtetes Die Papierfächer Papier. -
Seite 73: Technische Daten
Technische Daten Betriebsspannung Schutz vor elektrischem Schlag: 100 - 120 V Wechselstrom, 220 - 240 V Klasse I Wechselstrom, 50/60 Hz Schutz vor dem Eindringed von Wasser: Leistungsaufnahme Normal max ca. 1,0 A bei 25 °C, 240 V Grad der Gerätesicherheit bei Vortandensein von Wechselstrom brennbarem anästhetischem Gemisch oder max ca. - Seite 74 Nicht belegt Nicht belegt Nicht belegt nSelectIn IEEE 1284 Active IEEE 1284 Active Der UP-D2600 unterstützt die Modi Compatible, Nibble und ECP des Standards für die bidirektionale, parallele Schnittstelle (IEEE Std 1284-1994). Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
-
Seite 75: Störungsbehebung
Probleme, die möglicherweise an Ihrem Drucker auftauchen, selbst beheben. Sehen Sie jedoch zunächst nach, ob das Netzkabel fest angeschlossen ist. Sollte sich ein Problem nicht beheben lassen, trennen Sie das Gerät vom Netzstrom, und wenden Sie sich an Ihren Sony-Händler oder Ihren Sony-Vertragskundendienst. Mögliche Ursachen und Abhilfemaßnahmen Symptom •... -
Seite 76: Fehleranzeigen An Der Vorderseite
Nehmen Sie das gestaute Papier heraus. (Seite 77) PRINT, ALARM, Es liegt ein Problem vor, das nur der Kundendienst beheben kann. PAPER und RIBBON t Schalten Sie den Drucker sofort aus, und wenden Sie sich an Ihren Sony-Kundendienst oder Ihren Sony-Händler. a) Die Anzeige blinkt langsam. Sonstiges... -
Seite 77: Beheben Von Papierstaus
Beheben von Papierstaus Wenn sich das Papier nach dem Starten des Druckvorgangs staut, leuchtet die Anzeige ALARM. Entfernen Sie wie im folgenden beschrieben das gestaute Papier. Wenn Sie das gestaute Papier entfernt haben, brauchen Sie die unten erläuterten Schritte nicht weiter auszuführen. Stoppen Sie das Drucken, und bringen Sie gegebenenfalls die Papierfachabdeckung, das Papierfach oder den Farbbandhalter wieder an. - Seite 78 Wenn sich Papier gestaut hat, ziehen Sie es langsam heraus. Wenn sich die Farbbandkassette nicht herausnehmen läßt, darf der Drucker nicht mehr benutzt werden. Wenden Sie sich an Ihren Sony- Kundendienst. Setzen Sie das Papierfach, die Papierfachabdeckung und die Farbbandkassette wieder ein, falls Sie sie herausgenommen haben, und schließen Sie die...
