Montage der S15D FlexMount

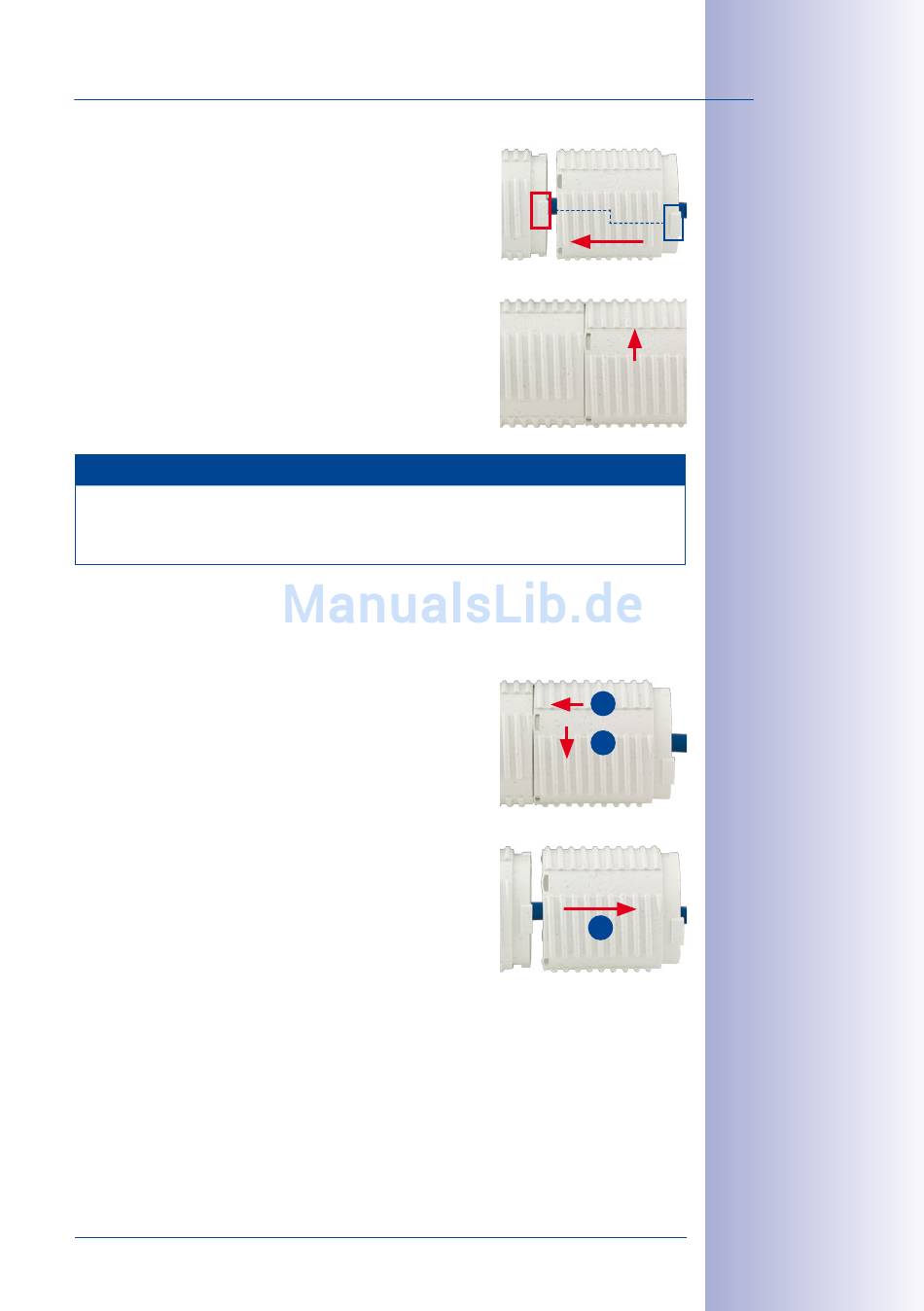

2. Drehen Sie die Verlängerung so, dass der größere
Nocken der Verlängerung leicht versetzt zum größeren
Nocken des Sensormoduls steht (siehe blaue Kästchen
in der Abbildung rechts). Schieben Sie die Verlängerung
mit den Aussparungen auf das Sensormodul.
3. Drehen Sie die Verlängerung bis zum Einrasten im
Uhrzeigersinn (von rechts gesehen). Die Verlängerung
verriegelt sich selbsttätig und dreht sich auch beim Lösen
der Muttern nicht mehr auf.
Achten Sie darauf, dass die Verlängerungen immer wie in Schritt 2 beschrieben ange-
steckt werden. Falsches Anbringen der Verlängerungen führt zu Beschädigungen am
Bajonettverschluss und ggf. dazu, dass sich die Muttern nicht korrekt anbringen lassen.
Verlängerungen abnehmen
Gehen Sie wie folgt vor, um die Verriegelung einer Verlängerung zu lösen und diese
abzunehmen:
1. Drücken Sie die Verlängerung in Richtung des
Sensormoduls, um sie zu entriegeln.
2. Drehen Sie die Verlängerung gegen den Uhrzeigersinn
(von hinten gesehen), um den Bajonettverschluss zu
öffnen.
3. Nehmen Sie die Verlängerung ab.
2.3.4 Netzwerkverkabelung und zusätzliche Kabel der S15D anschließen
Nach der Montage der S15D und der Sensormodule können Sie jetzt die Netzwerkverkabelung
der Kamera, ein evtl. benötigtes MiniUSB-Kabel sowie die zusätzlichen Kabel (MxBus,
Mikrofon, Lautsprecher) anschließen, wie dies in Abschnitt 2.5, «Netzwerk- und
Stromanschluss, zusätzliche Kabel» beschrieben ist.
