Lieferumfang und Abmessungen

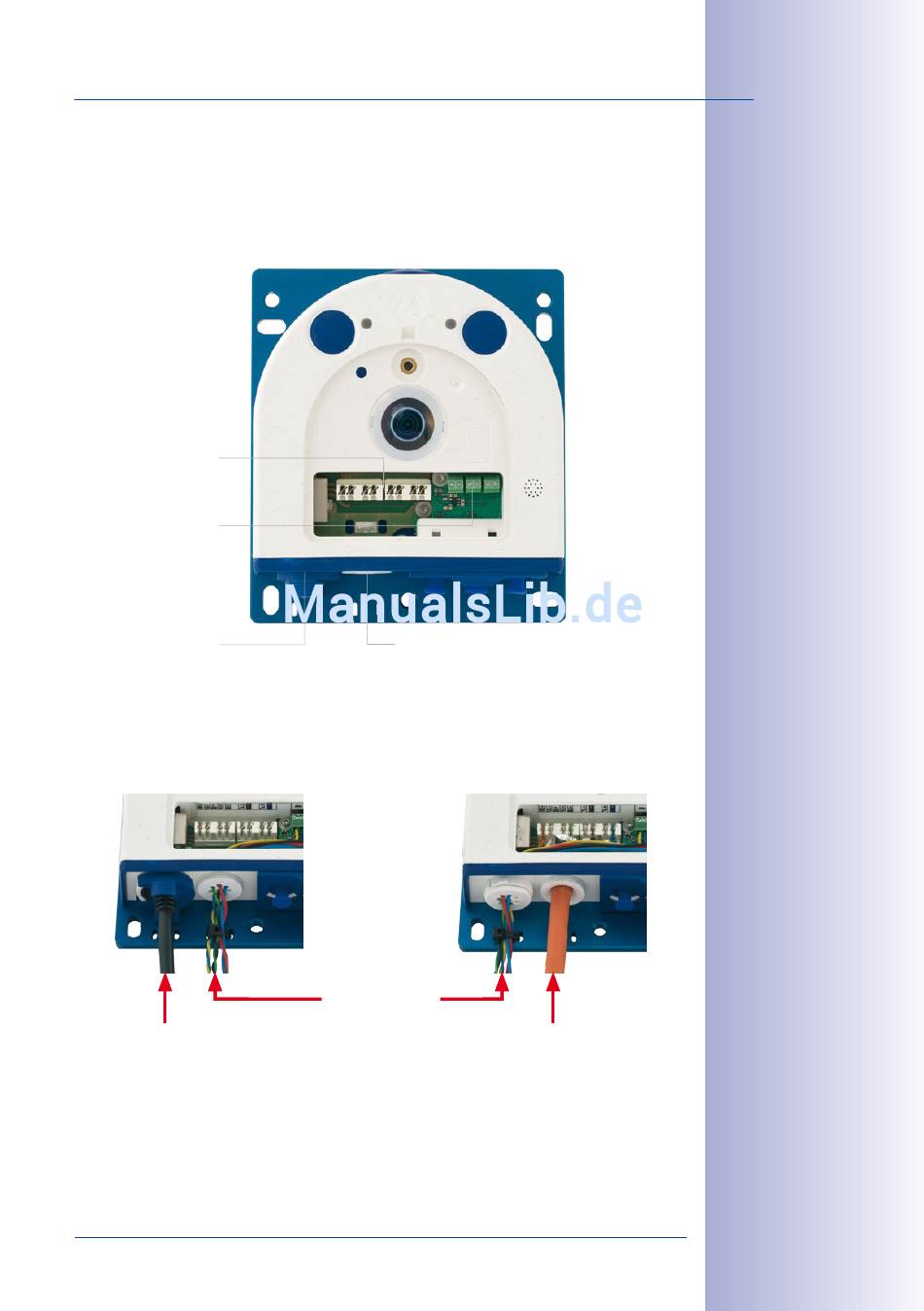

Von innen zugängliche Anschlüsse der S15M
Die MOBOTIX S15M verfügt über die folgenden internen Anschlüsse, die nach Entfernen
der entsprechenden Stopfen sowie des Gehäusedeckels zugänglich sind:
LSA+-Klemme
Ethernet-
Verlegekabel
Schraubklemmen
MxBus, Mikrofon,
Lautsprecher
MOBOTIX-RJ45 oder
MxBus, Mikrofon,
Lautsprecher
Bei Verwendung des Ethernet-Verlegekabels wird der Bajonettverschluss entfernt und der
Stopfen des Ethernet-Patchkabels je nach verwendetem Kabel durch einen der zusätzlichen
Stopfen (M.4/5) oder den Einzeladerstopfen (2.10) ersetzt.
MOBOTIX-Patchkabel
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Ethernet-Verlegekabel
oder MxBus, Mikrofon,
Lautsprecher
Zusätzliche Kabel
(MxBus, Audio)
Verlegekabel
47
/148
