Vor der Montage

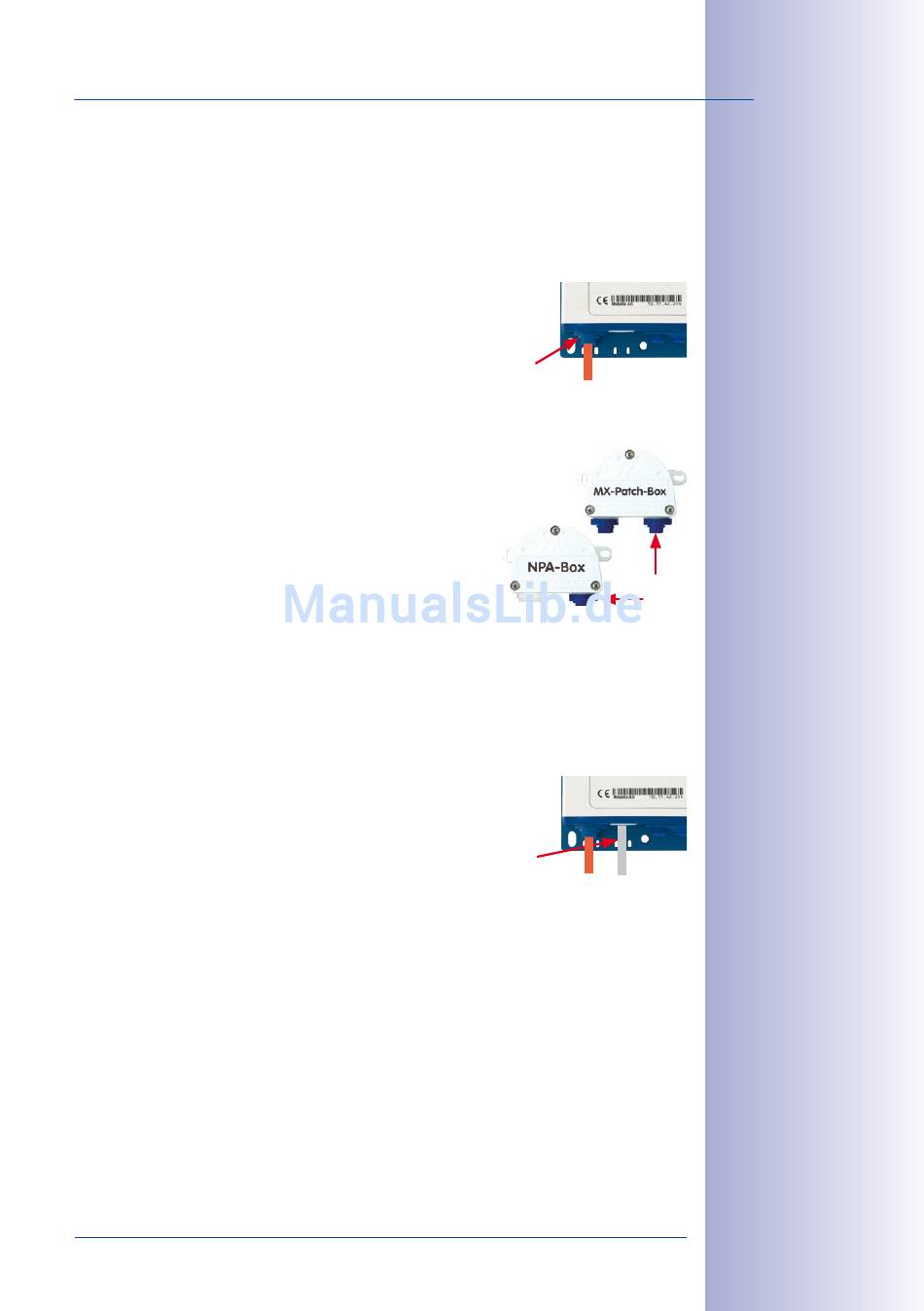

2.2.3 Netzwerkanschluss mit MOBOTIX-Patchkabel
Das mitgelieferte MOBOTIX-Patchkabel kann dazu verwendet werden, die Kamera an eine
MX-Patch-Box , eine MX-NPA-Box oder an eine Standard-Netzwerkbuchse anzuschließen.
Anschließen des Patchkabels an die Kamera
Entfernen Sie zuerst den blauen Bajonettverschluss und den
blauen Blindstopfen des linken Anschlusses an der S15. Stecken
Sie dann das MOBOTIX-Patchkabel in die Kamera und sichern
Sie das Kabel mit dem Bajonettverschluss.
Patchkabel
Anschließen des Patchkabels an eine MX-Patch-Box, MX-NPA-Box oder
Standard-Netzwerkdose
Um den Netzwerkanschluss zu einer MX-Patch-Box oder
einer MX-NPA-Box herzustellen, entfernen Sie zuerst den
blauen Bajonettverschluss und den blauen Blindstopfen
des rechten Anschlusses an der Box. Stecken Sie dann das
MOBOTIX-Patchkabel in die Box und sichern Sie das Kabel
mit dem Bajonettverschluss.
Patchkabel
Weitere Informationen zur Installation einer MX-Patch-Box
bzw. einer MX-NPA-Box erhalten Sie auf www.mobotix.com
unter Produkte > Zubehör > Interface-Boxen.
Bei einer Standard-Netzwerkdose (nur im Innenbereich zulässig) stecken Sie das
MOBOTIX-Patchkabel der S15 in die Buchse der Netzwerkdose.
Anschließen zusätzlicher Geräte (MxBus, Mikrofon, Lautsprecher)
Bei Verwendung des MOBOTIX-Patchkabels muss die für
das Verlegekabel vorgesehene Öffnung für alle weiteren
Kabel verwendet werden, die an die Kamera angeschlossen
werden. Je nach verwendetem Kabel muss der montierte
Weitere Kabel
Einzeladerstopfen gegen einen der anderen Kabelstopfen
(M.4/5) ausgetauscht werden.
Um die Zugentlastung des Kabels zu gewährleisten, muss das verwendete Kabel mit
einem der mitgelieferten Kabelbinder (M.9) auf der Platine fixiert werden. Die einzelnen
Adern des Kabels werden mithilfe des mitgelieferten Schraubendrehers (M.9) in den
Schraubklemmen fixiert.
