S15-Kamerahandbuch: Montage
2.5
Netzwerk- und Stromanschluss, zusätzliche Kabel
2.5.1 Netzwerkverkabelung der S15 mit Patchkabel herstellen
Die Verwendung des Patchkabels und einer MX-Patch-Box bzw. MX-NPA-Box bietet diese
Vorteile:
• Schnelle Montage/Demontage
• Kein Kürzen des Kabels bei mehrmaligem Ein-/Ausbau
• Staubdichte/gegen starkes Strahlwasser geschützte Verbindung nach IP65

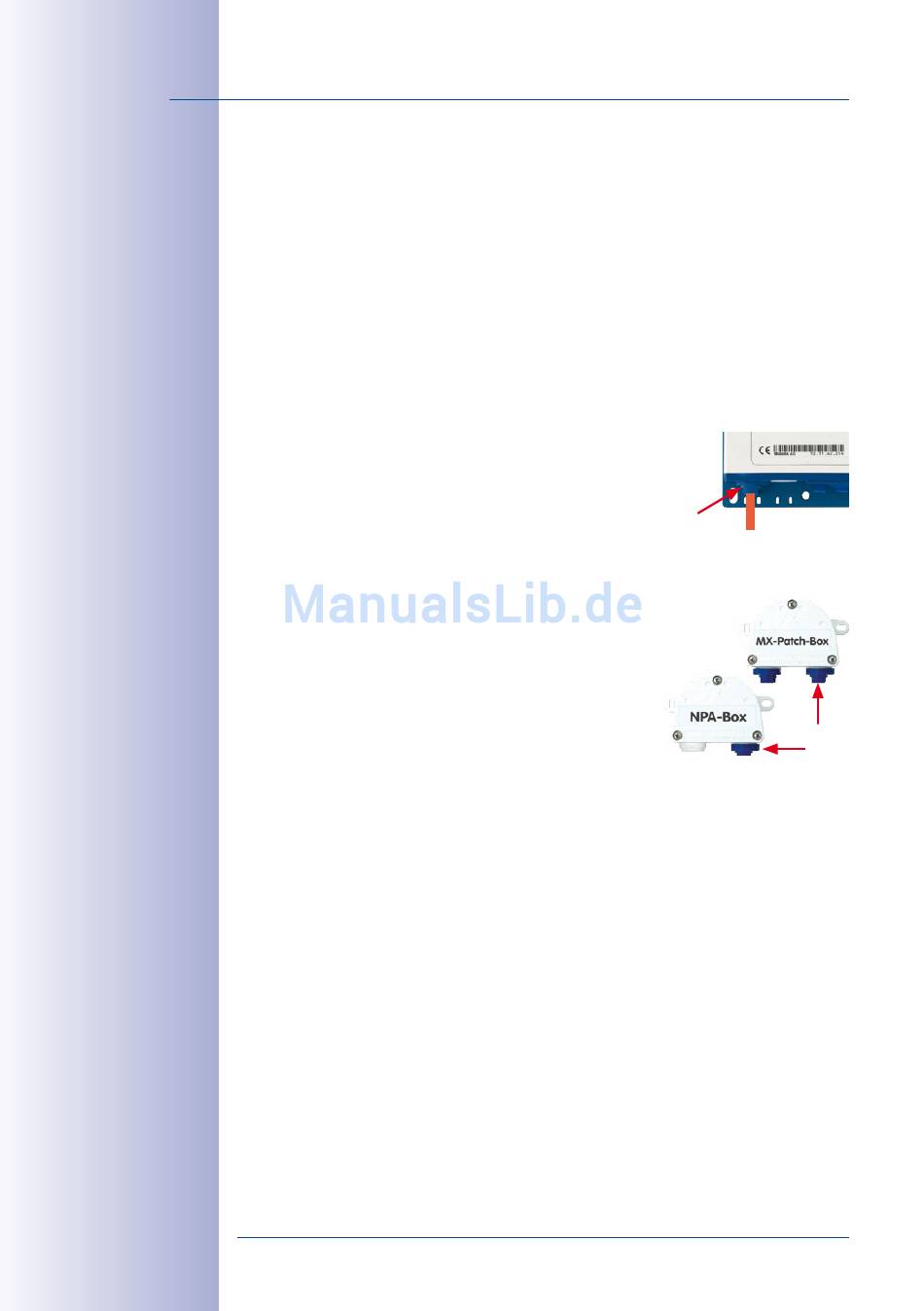

Anschließen des Patchkabels an die Kamera
Entfernen Sie zuerst den blauen Bajonettverschluss und den
blauen Blindstopfen des linken Anschlusses an der S15. Stecken
Sie dann das MOBOTIX-Patchkabel in die Kamera und sichern
Sie das Kabel mit dem Bajonettverschluss.
Anschließen des Patchkabels an eine MX-Patch-Box, MX-NPA-Box oder Standard-
Netzwerkdose
Um den Netzwerkanschluss zu einer MX-Patch-Box oder
einer MX-NPA-Box herzustellen, entfernen Sie zuerst den
blauen Bajonettverschluss und den blauen Blindstopfen
des rechten Anschlusses an der Box. Stecken Sie dann das
MOBOTIX-Patchkabel in die Box und sichern Sie das Kabel
mit dem Bajonettverschluss.
Weitere Informationen zur Installation einer MX-Patch-Box
bzw. einer MX-NPA-Box erhalten Sie auf www.mobotix.com
unter Produkte > Zubehör > Interface-Boxen.
Bei einer Standard-Netzwerkdose (nur im Innenbereich zulässig) stecken Sie das
MOBOTIX-Patchkabel der S15 in die Buchse der Netzwerkdose.
Falls zusätzliche Kabel im Inneren des Gehäuses (MxBus, Mikrofon, Lautsprecher) benötigt
werden, sind diese wie in Abschnitt 2.5.3, «Anschließen zusätzlicher Kabel» beschrieben
zu verbinden.
