SICK TR110 Lock Betriebsanleitung Seite 59

Radiusbetätiger für rechts angeschlagene Türen – TR110-XAFR
30
18
5,5
40
50

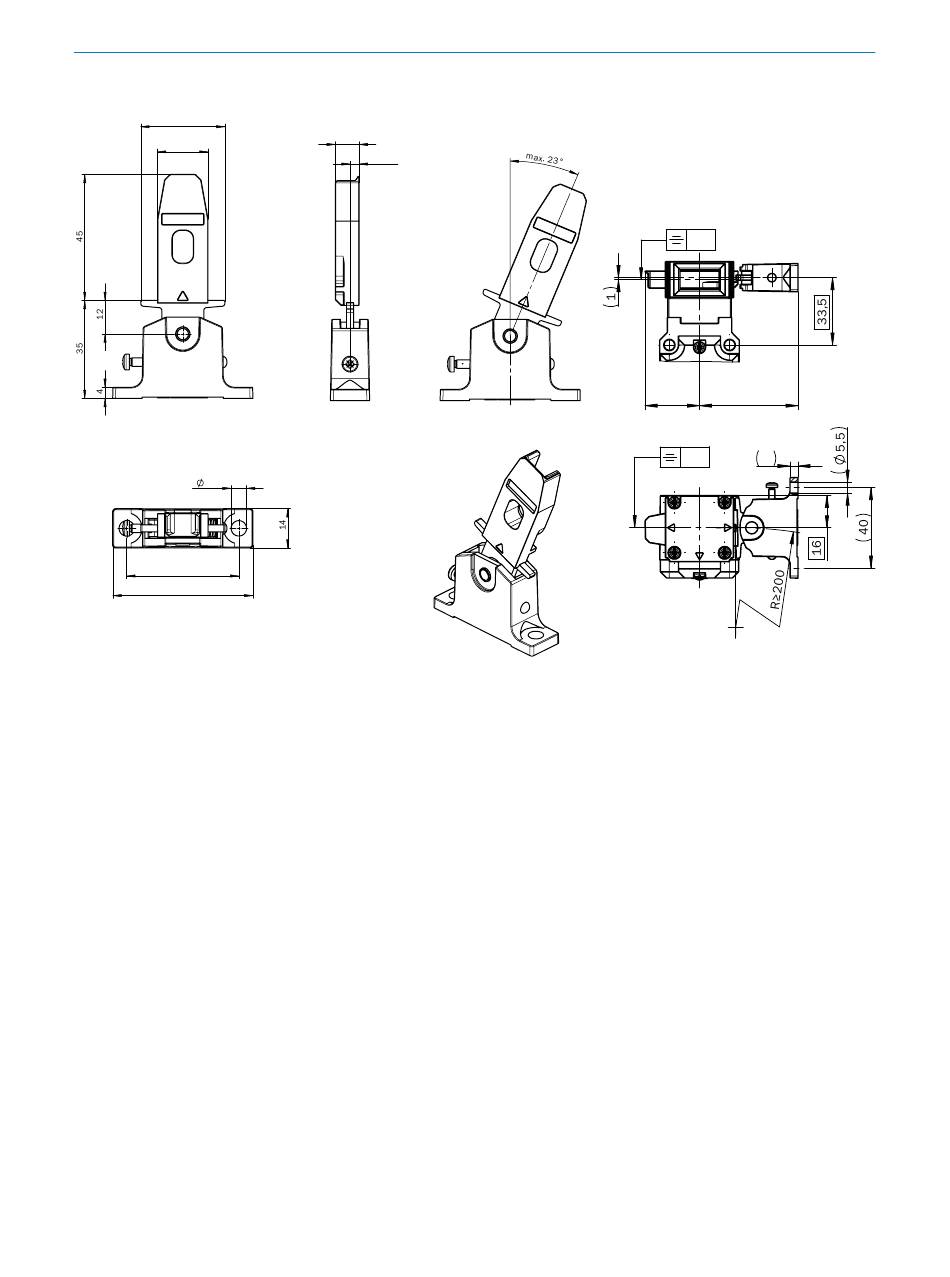

Abbildung 56: Maßzeichnung Radiusbetätiger TR110-XAFR (mm)
8023117/1CXY /2022-05-18 | SICK
Irrtümer und Änderungen vorbehalten
8,5
3,25
TECHNISCHE DATEN
0,5
+ 4
max. 28 53
- 1
0,5
4
Abbildung 57: Min. Türradius für Radiusbe‐
tätiger TR110-XAFR (mm)
B E T R I E B S A N L E I T U N G | TR110 Lock
11
59
