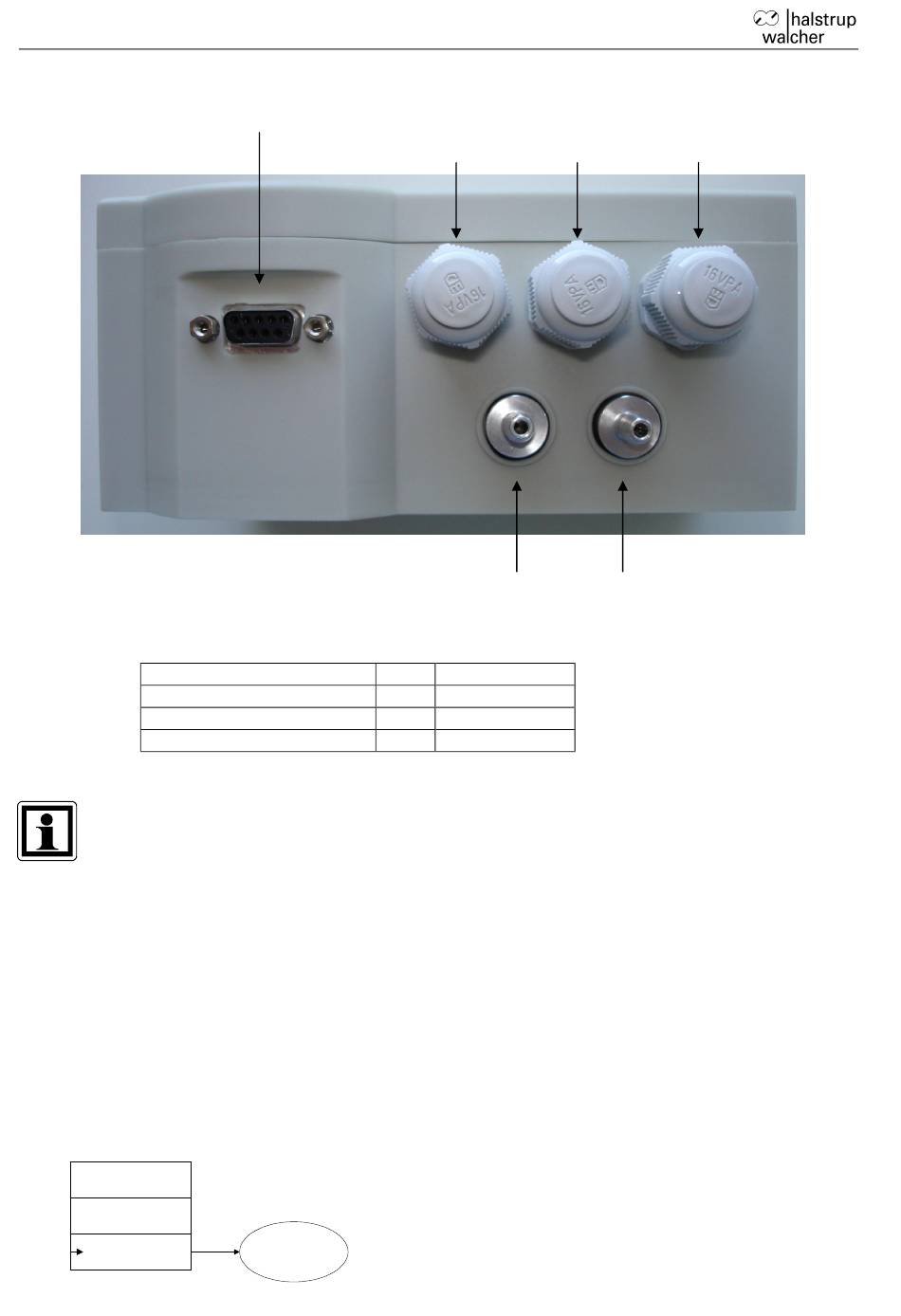

3.4 Vorderansicht
RS-232
•
RS-232:
Anschlussbezeichnung
RXD
TXD
GND
INFORMATION!
Die höchstmögliche Messgenauigkeit wird bei einer Raumtemperatur von 20°C erzielt.
4
Zyklischer Nullpunkt-Abgleich
Durch äußere Einflüsse wie Temperatur, Lage oder Umgebungsdruck kann sich der Nullpunkt
des Geräts, d.h. die Anzeige bei offenen Druckeingängen, verschieben. Bei dem Abgleich
ermittelt das Gerät automatisch diese Verschiebung und rechnet sie in die aktuelle
Druckanzeige ein. Der zyklische Abgleich wird nur durchgeführt, wenn sich das P26 nicht im
Menümodus befindet. Das P26 reagiert während des Abgleichs nicht auf Tastendruck. In
diesem Fall wenige Sekunden warten. Der Nullpunkt-Abgleich wird mit dem Symbol „>0<" in der
oberen Zeile dargestellt. Der zyklische Abgleich kann im Menü deaktiviert werden (s. Kapitel
7.11). Ferner kann der Abgleich manuell ausgeführt werden. Hierzu die Menütaste drücken.
„Nullierung" wählen und Enter drücken.
P26
Menu
Nullierung
Betriebsanleitung P26
Signal
Druckanschlüsse:
PIN
3
2
5
Nullierung wird
ausgeführt
10
K a b e l d u r c h f ü h r u n g e n:
Relais
+
Verwendung
Empfang
Senden
Masse
Versorgung
-
