Potenzialausgleich

32
Relaisausgang
1

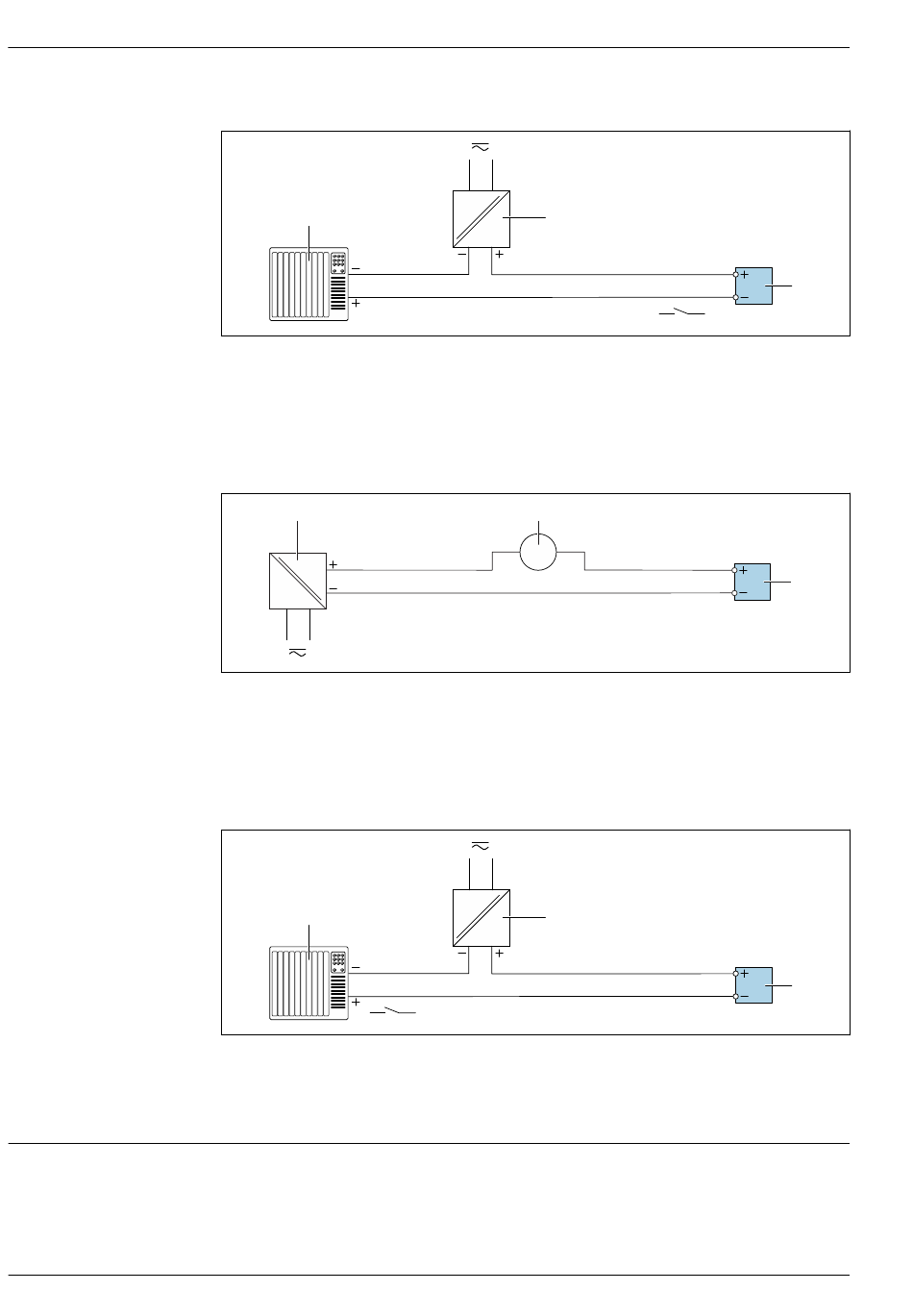

 14 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  14
Stromeingang
1
 15 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
3 Messumformer: Eingangswerte beachten
Statuseingang
1
 16 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
Proline Promag H 300
2
2
2
3
A0028760
3
A0028915
3
A0028764
