Einbauen Der Ethernet- Und Audioplatine - Dell Alienware M15 R7 Amd Servicehandbuch

4. Entfernen Sie das 2230-Solid-State-Laufwerk
5. Entfernen Sie die Wireless-Karte.
6. Entfernen Sie die hintere
7. Entfernen Sie die Batterie.
8. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 21 beim Entfernen der
3080 Ti) oder der Systemplatine (NVIDIA GeForce 3050 Ti)
ANMERKUNG: Die Systemplatine kann zusammen mit dem Speicher, der Ethernet- und Audio-Platine, der USB-Platine
und der Lüfter- und Kühlkörperbaugruppe entfernt und installiert werden. Dies vereinfacht das Entfernen und Installieren
und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen
wird.
Info über diese Aufgabe

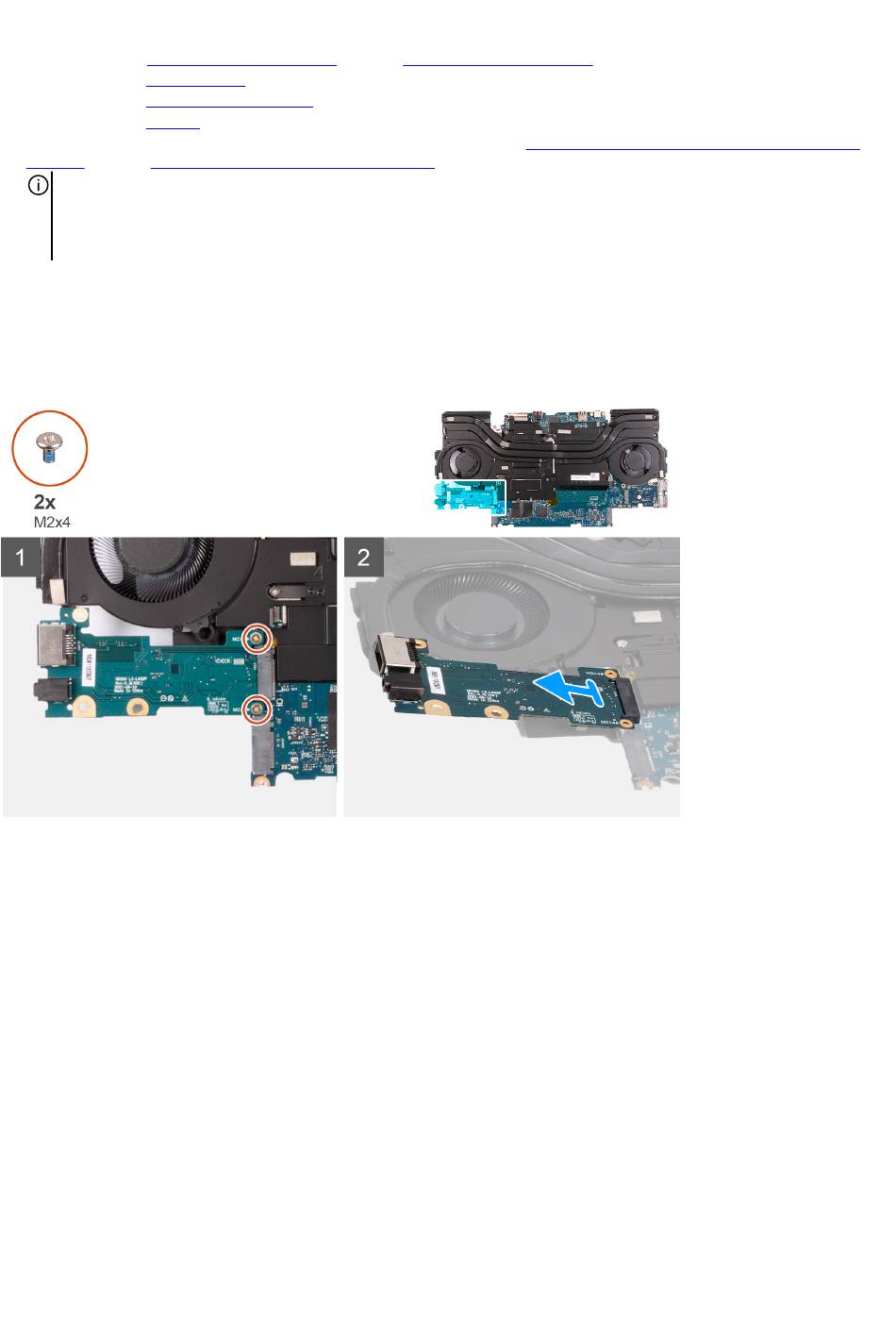

Die folgenden Abbildungen zeigen die Position der Ethernet- und Audioplatine und stellen das Verfahren zum Entfernen bildlich
dar.
Schritte
1. Drehen Sie die Systemplatinenbaugruppe um.
2. Entfernen Sie die zwei Schrauben (M2x4) zur Befestigung der Ethernet- und Audioplatine an der Systemplatinenbaugruppe.
3. Heben Sie die Ethernet- und Audioplatine schräg an und entfernen Sie sie aus der Systemplatinenbaugruppe.

Einbauen der Ethernet- und Audioplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Position der Ethernet- und Audioplatine und stellen das Verfahren zum Einbauen bildlich
dar.
bzw. das
E/A-Abdeckung.
2280-Solid-State-Laufwerk
Systemplatine (NVIDIA GeForce 3060/3070 Ti/
(je nach Modell).
aus Steckplatz zwei (je nach Modell).
63
