Installieren Des 2230-Ssd-Laufwerks Im Steckplatz Eins - Dell Alienware m15 R7 AMD Servicehandbuch

Die folgenden Abbildungen zeigen die Position des 2230-Solid-State-Laufwerks in Steckplatz eins und stellen das Verfahren zum
Entfernen bildlich dar.
Schritte
1. Entfernen Sie die beiden Schrauben (M2x4), mit denen die 2230-Kühlabdeckung an der Handballenstützen- und
Tastaturbaugruppe befestigt ist.
2. Schieben und entfernen Sie die 2230-Kühlabdeckung vom Solid-State-Laufwerk.
3. Schieben Sie das 2230-SSD-Laufwerk aus dem SSD-Steckplatz.

Installieren des 2230-SSD-Laufwerks im Steckplatz eins

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt für das Installieren eines 2230-Solid-State-Laufwerks im M.2-Steckplatz eins
(SSD1).
ANMERKUNG: Unterstützte Kartenkonfigurationen im M.2-Steckplatz eins (SSD1):
● 2230-Solid-State-Festplatte
● 2280-Solid-State-Festplatte

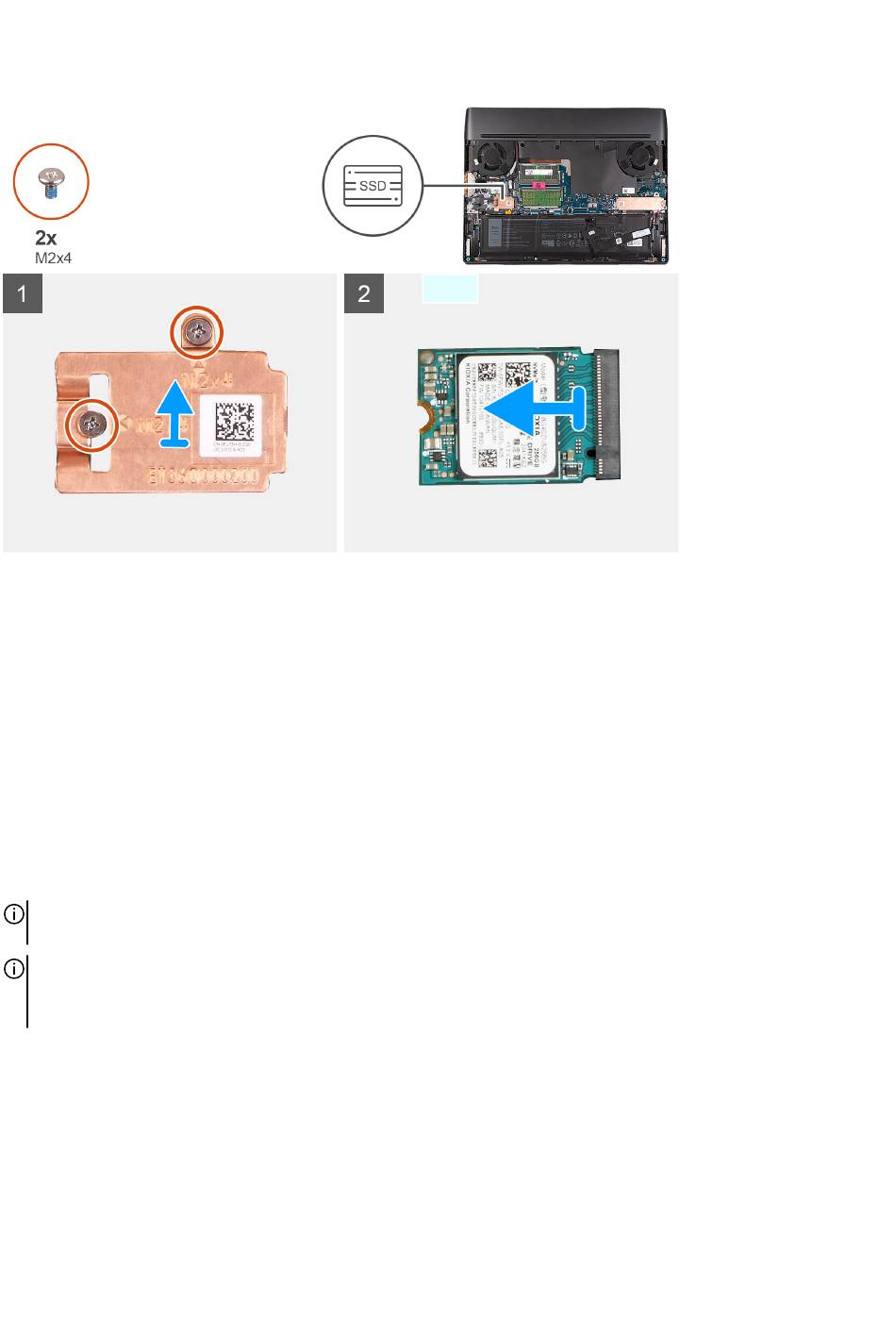

Die folgenden Abbildungen zeigen die Position des 2230-Solid-State-Laufwerks im Steckplatz eins und stellen das
Installationsverfahren bildlich dar.
