Schritte
1. Trennen Sie das Kamerakabel von der Systemplatine.
2. Lösen Sie die Klebebänder, mit denen das Kamerakabel an der Systemplatine befestigt ist, und heben Sie das Kamerakabel von
der Systemplatine ab.
ANMERKUNG: Dieser Schritt gilt nur für Computer, die mit der Infrarotkamera ausgeliefert werden.
3. Lösen Sie das Klebeband, mit dem die Verriegelung des Bildschirmkabelanschlusses an der Systemplatine befestigt ist.
4. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine.
5. Trennen Sie das Alien Head LED-Kabel von der Systemplatine.
6. Ziehen Sie das Bildschirmkabel von der Systemplatine ab und schieben Sie es aus dem Weg.
7. Drehen Sie den Computer um.
8. Lösen Sie das Klebeband, mit dem das Bildschirmkabel und das Alien Head LED-Kabel an der Handballenstützen- und
Tastaturbaugruppe befestigt ist.
9. Entfernen Sie das Bildschirmkabel und das Alien Head LED-Kabel aus den Kabelführungen auf der Bildschirmbaugruppe.
10. Entfernen Sie das Kamerakabel aus den Kabelführungen auf der Bildschirmbaugruppe.
ANMERKUNG: Dieser Schritt gilt nur für Computer, die mit der Infrarotkamera ausgeliefert werden.
11. Entfernen Sie die sechs Schrauben (M2,5x5), mit denen die Bildschirmbaugruppe an der Handballenstützen- und
Tastaturbaugruppe befestigt ist.

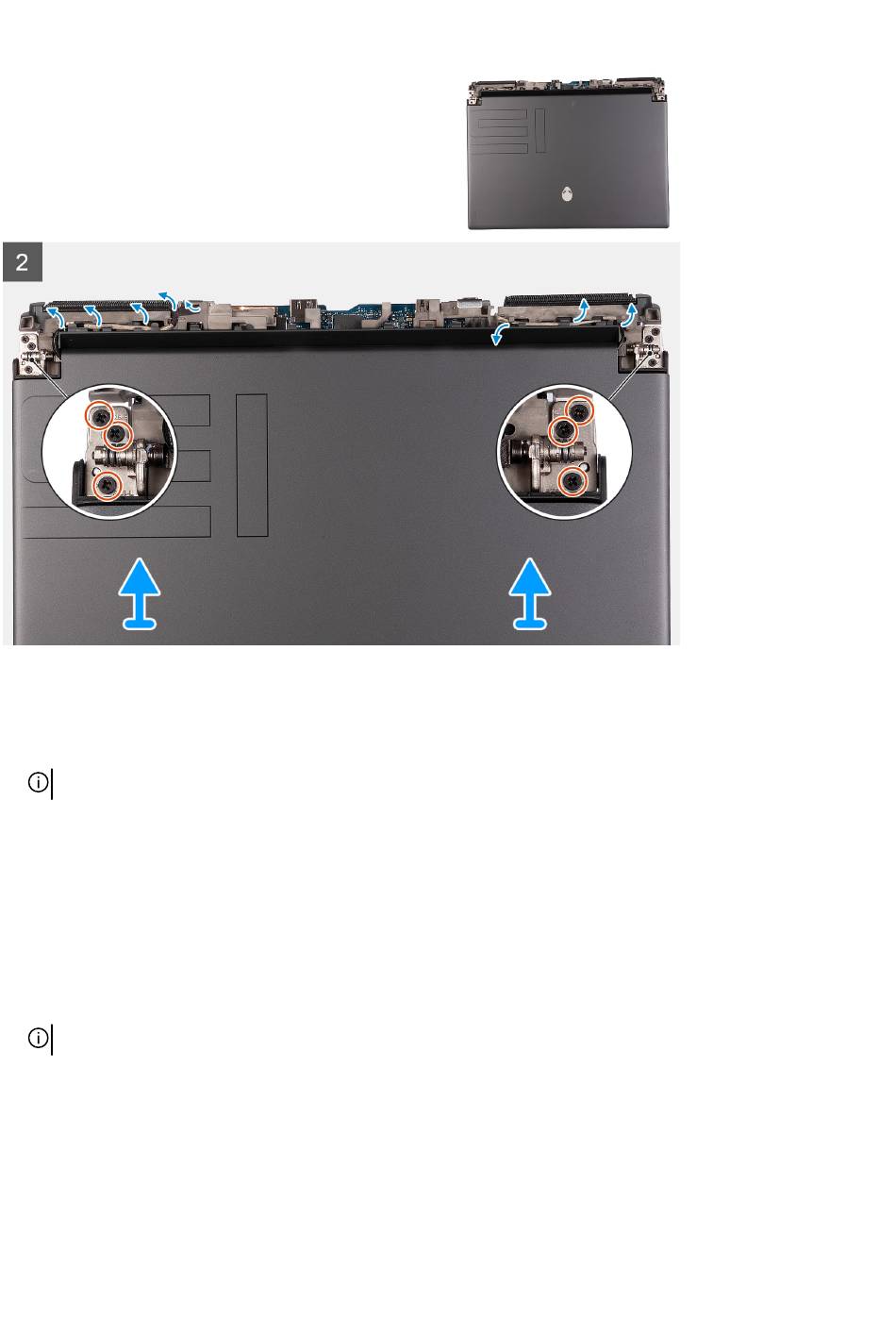

12. Heben Sie die Bildschirmbaugruppe aus der Handballenstützen- und Tastaturbaugruppe heraus.
