Installieren Der Usb-Platine - Dell Alienware m15 R7 AMD Servicehandbuch

8. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 21 beim Entfernen der
3080 Ti) oder der Systemplatine (NVIDIA GeForce 3050 Ti)
ANMERKUNG: Die Systemplatine kann zusammen mit dem Speicher, der Ethernet- und Audio-Platine, der USB-Platine
und der Lüfter- und Kühlkörperbaugruppe entfernt und installiert werden. Dies vereinfacht das Entfernen und Installieren
und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen
wird.
Info über diese Aufgabe

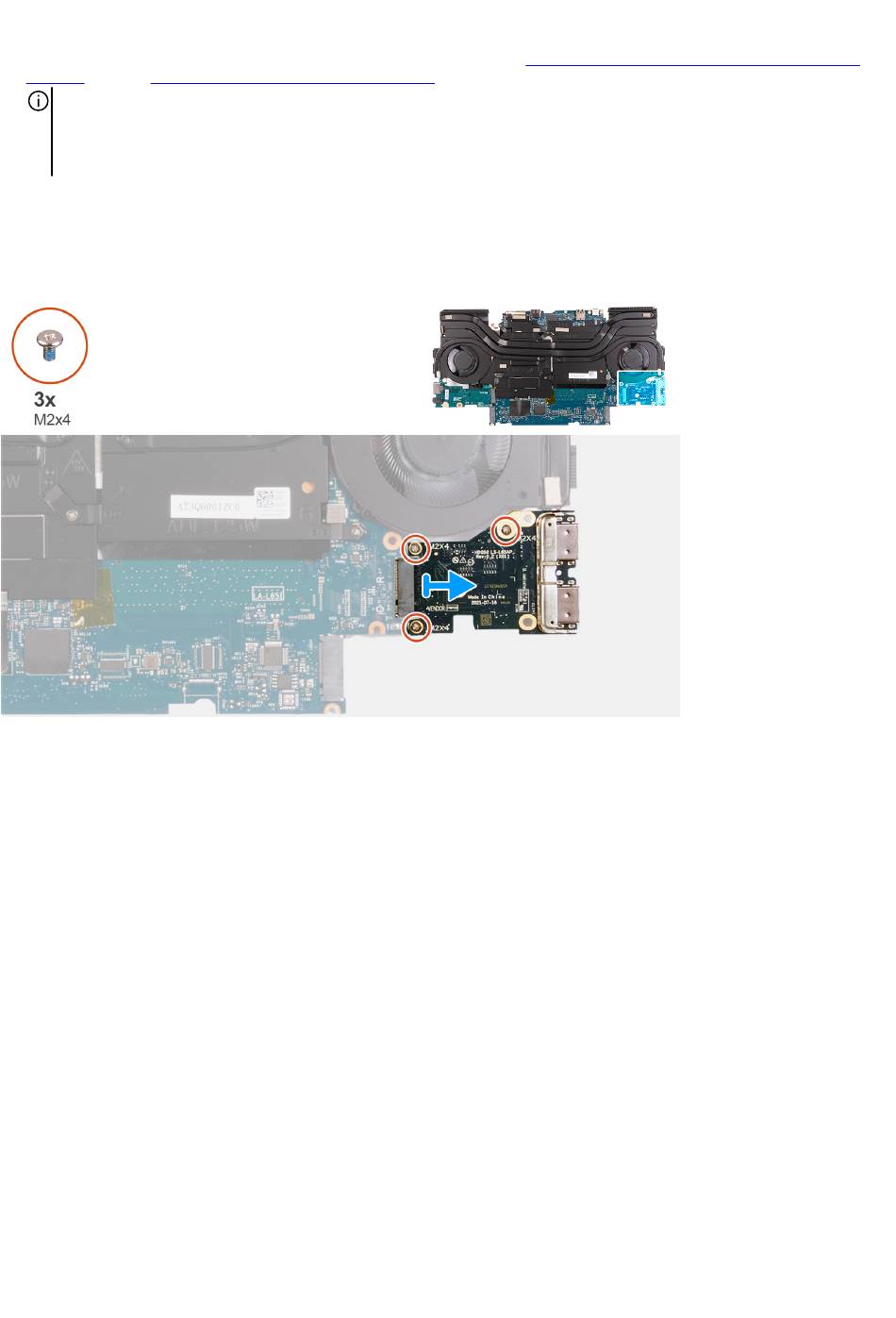

Die nachfolgende Abbildung zeigt die Position der USB-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Schritte
1. Drehen Sie die Systemplatinenbaugruppe um.
2. Entfernen Sie die drei Schrauben (M2x4), mit denen die USB-Platine an der Systemplatinenbaugruppe befestigt ist.
3. Heben Sie die USB-Platine schräg an und entfernen Sie sie aus der Systemplatinenbaugruppe.

Installieren der USB-Platine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der USB-Platine und bietet eine visuelle Darstellung des Installationsverfahrens.
Systemplatine (NVIDIA GeForce 3060/3070 Ti/
(je nach Modell).
