5. Entfernen Sie die hintere E/A-Abdeckung von der Handballenstützen- und Tastaturbaugruppe.

Einbauen der hinteren E/A-Abdeckung

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

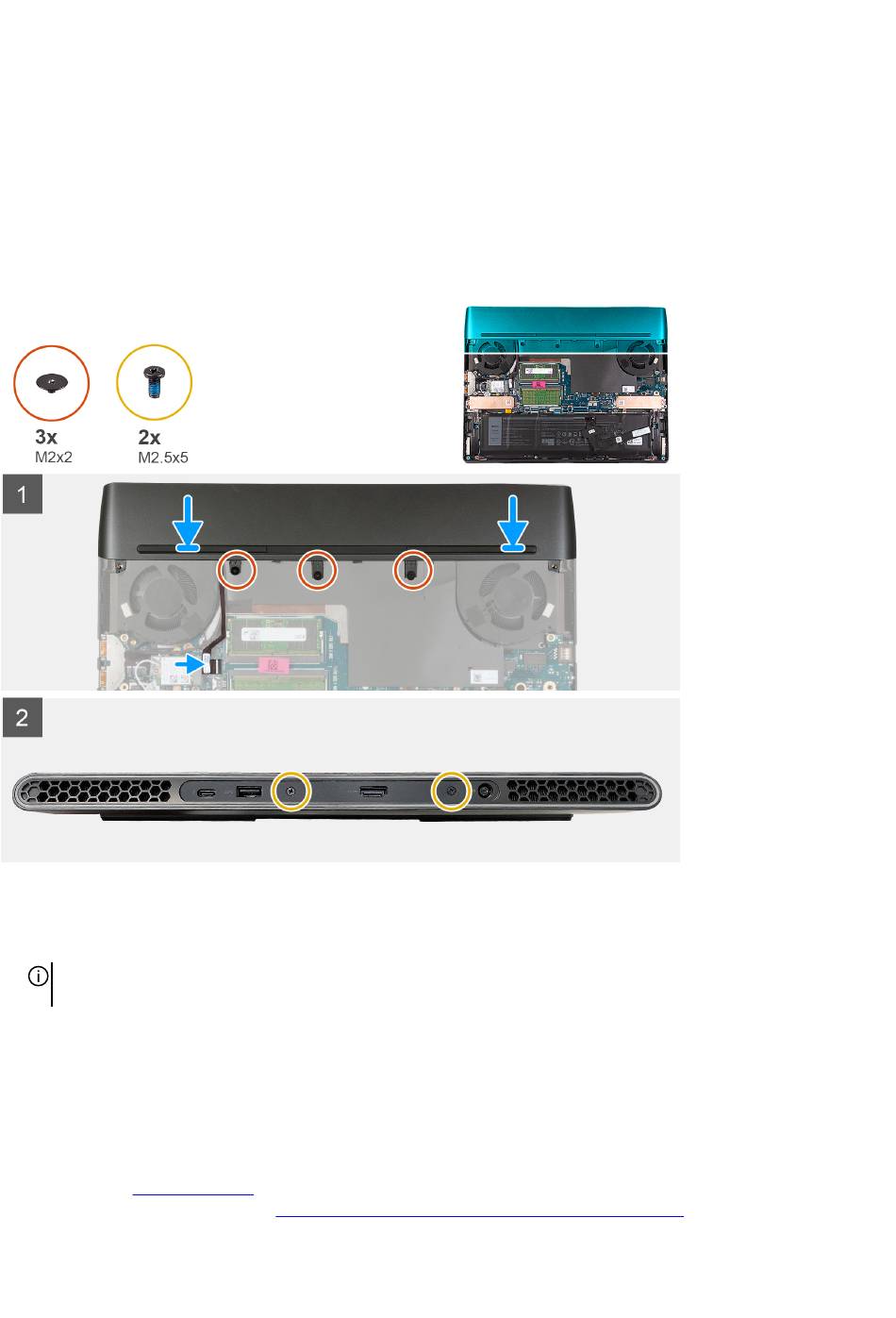

Die folgende Abbildung zeigt die Position der hinteren E/A-Abdeckung und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Schieben Sie die hintere E/A-Abdeckung korrekt ausgerichtet in die Handballenstützen- und Tastaturbaugruppe, bis sie
einrastet.
ANMERKUNG: Um Schäden am Computer zu vermeiden, stellen Sie sicher, dass das Kabel der Tron-Beleuchtung nicht
eingeklemmt wird, bevor Sie die hintere E/A-Abdeckung einrasten lassen.
2. Bringen Sie die drei Schrauben (M2x2) zur Befestigung der rückseitigen E/A-Abdeckung an der Handballenstützen- und
Tastaturbaugruppe wieder an.
3. Bringen Sie die zwei Schrauben (M2.5x5) zur Befestigung der rückseitigen E/A-Abdeckung an der Handballenstützen- und
Tastaturbaugruppe wieder an.
4. Verbinden Sie das Tron-Beleuchtungskabel mit der Hauptplatine.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
