21. Halten Sie die linken und rechten Lüfter fest und heben Sie die Systemplatinenbaugruppe von der Handballenstützen- und
Tastaturbaugruppe heraus.
22.Entfernen Sie die Lüfter- und
23.Entfernen Sie die Ethernet- und
24.Entfernen Sie die USB-Platine.
25.Drehen Sie die Systemplatine um.
26.Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich.
Installieren der Systemplatine (NVIDIA GeForce 3060/3070 Ti/3080 Ti-
Grafikkarte)
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Dieser Anschluss ist nur für Computer verfügbar, die mit einer NVIDIA GeForce 3060/3070 Ti/3080 Ti-
Grafikkarte ausgeliefert werden.

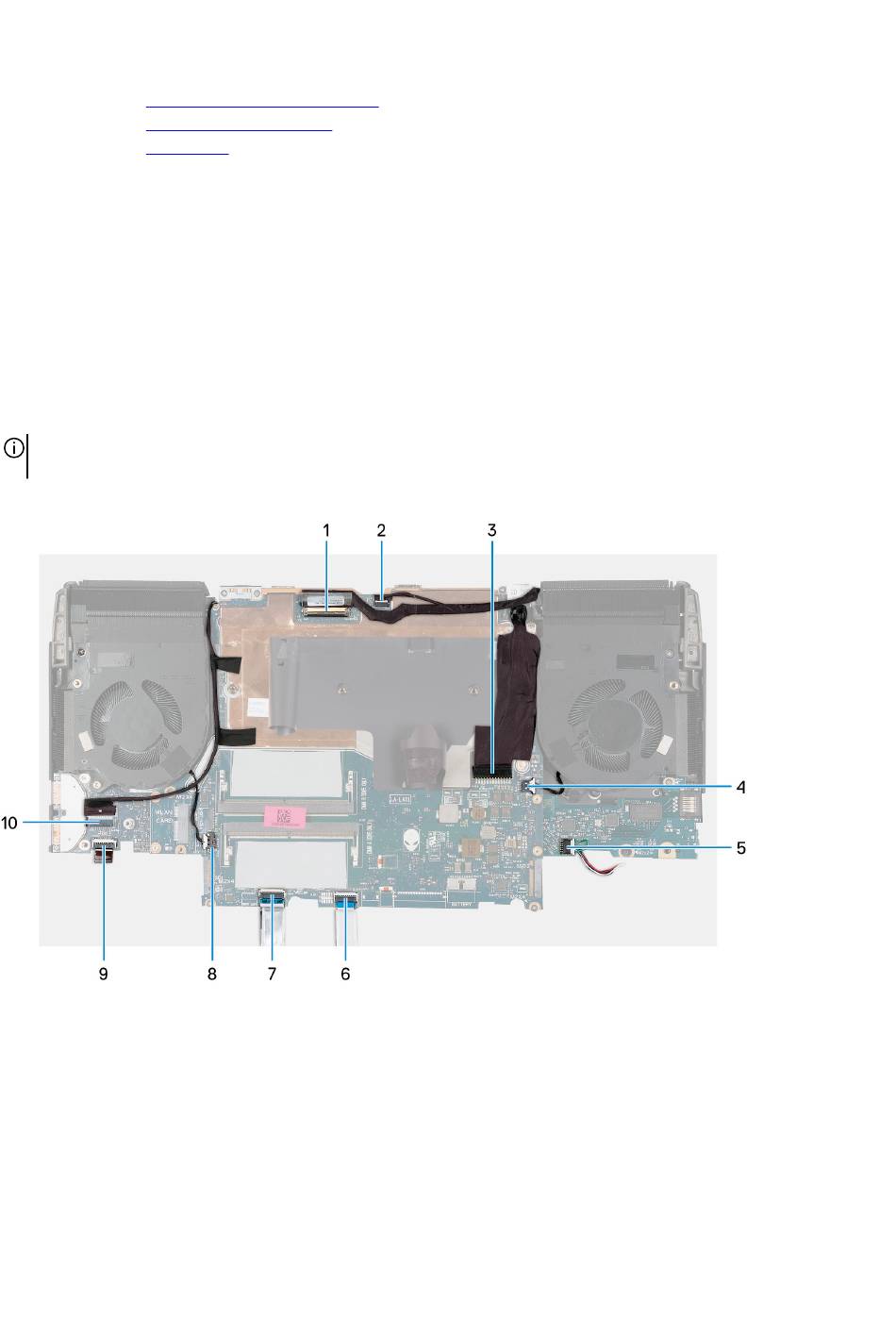

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
1. Bildschirmkabel
2. Alien Head LED-Kabel
3. Netzadapterkabel
4. Kabel des rechten Lüfters
5. Lautsprecherkabel
6. Touchpad-Kabel
7. Tastatursteuerungsplatinenkabel
8. Kabel des linken Lüfters
9. Netzschalterkabel
10. Kamerakabel
Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
Kühlkörperbaugruppe.
Audioplatine.
