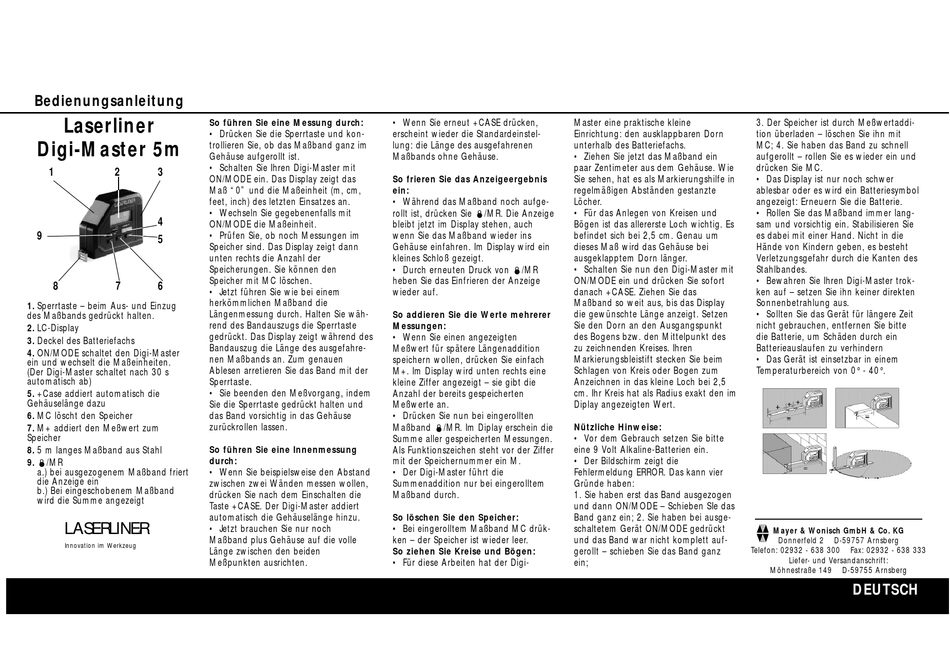

Bedienungsanleitung
Laserliner
Digi-Master 5m
1
2
3
4
9
5
8
7
6
1. Sperrtaste – beim Aus- und Einzug
des Maßbands gedrückt halten.
2. LC-Display
3. Deckel des Batteriefachs
4. ON/MODE schaltet den Digi-Master
ein und wechselt die Maßeinheiten.
(Der Digi-Master schaltet nach 30 s
automatisch ab)
5. +Case addiert automatisch die
Gehäuselänge dazu
6. MC löscht den Speicher
7. M+ addiert den Meßwert zum
Speicher
8. 5 m langes Maßband aus Stahl
9. Ï/MR
a.) bei ausgezogenem Maßband friert
die Anzeige ein
b.) Bei eingeschobenem Maßband
wird die Summe angezeigt
LASERLINER
®
Innovation im Werkzeug
So führen Sie eine Messung durch:
• Drücken Sie die Sperrtaste und kon-
trollieren Sie, ob das Maßband ganz im
Gehäuse aufgerollt ist.
• Schalten Sie Ihren Digi-Master mit
ON/MODE ein. Das Display zeigt das
Maß "0" und die Maßeinheit (m, cm,
feet, inch) des letzten Einsatzes an.
• Wechseln Sie gegebenenfalls mit
ON/MODE die Maßeinheit.
• Prüfen Sie, ob noch Messungen im
Speicher sind. Das Display zeigt dann
unten rechts die Anzahl der
Speicherungen. Sie können den
Speicher mit MC löschen.
• Jetzt führen Sie wie bei einem
herkömmlichen Maßband die
Längenmessung durch. Halten Sie wäh-
rend des Bandauszugs die Sperrtaste
gedrückt. Das Display zeigt während des
Bandauszug die Länge des ausgefahre-
nen Maßbands an. Zum genauen
Ablesen arretieren Sie das Band mit der
Sperrtaste.
• Sie beenden den Meßvorgang, indem
Sie die Sperrtaste gedrückt halten und
das Band vorsichtig in das Gehäuse
zurückrollen lassen.
So führen Sie eine Innenmessung
durch:
• Wenn Sie beispielsweise den Abstand
zwischen zwei Wänden messen wollen,
drücken Sie nach dem Einschalten die
Taste +CASE. Der Digi-Master addiert
automatisch die Gehäuselänge hinzu.
• Jetzt brauchen Sie nur noch
Maßband plus Gehäuse auf die volle
Länge zwischen den beiden
Meßpunkten ausrichten.
• Wenn Sie erneut +CASE drücken,
erscheint wieder die Standardeinstel-
lung: die Länge des ausgefahrenen
Maßbands ohne Gehäuse.
So frieren Sie das Anzeigeergebnis
ein:
• Während das Maßband noch aufge-
rollt ist, drücken Sie Ï/MR. Die Anzeige
bleibt jetzt im Display stehen, auch
wenn Sie das Maßband wieder ins
Gehäuse einfahren. Im Display wird ein
kleines Schloß gezeigt.
• Durch erneuten Druck von Ï/MR
heben Sie das Einfrieren der Anzeige
wieder auf.
So addieren Sie die Werte mehrerer
Messungen:
• Wenn Sie einen angezeigten
Meßwert für spätere Längenaddition
speichern wollen, drücken Sie einfach
M+. Im Display wird unten rechts eine
kleine Ziffer angezeigt – sie gibt die
Anzahl der bereits gespeicherten
Meßwerte an.
• Drücken Sie nun bei eingerollten
Maßband Ï/MR. Im Diplay erschein die
Summe aller gespeicherten Messungen.
Als Funktionszeichen steht vor der Ziffer
mit der Speichernummer ein M.
• Der Digi-Master führt die
Summenaddition nur bei eingerolltem
Maßband durch.
So löschen Sie den Speicher:
• Bei eingerolltem Maßband MC drük-
ken – der Speicher ist wieder leer.
So ziehen Sie Kreise und Bögen:
• Für diese Arbeiten hat der Digi-
Master eine praktische kleine
Einrichtung: den ausklappbaren Dorn
unterhalb des Batteriefachs.
• Ziehen Sie jetzt das Maßband ein
paar Zentimeter aus dem Gehäuse. Wie
Sie sehen, hat es als Markierungshilfe in
regelmäßigen Abständen gestanzte
Löcher.
• Für das Anlegen von Kreisen und
Bögen ist das allererste Loch wichtig. Es
befindet sich bei 2,5 cm. Genau um
dieses Maß wird das Gehäuse bei
ausgeklapptem Dorn länger.
• Schalten Sie nun den Digi-Master mit
ON/MODE ein und drücken Sie sofort
danach +CASE. Ziehen Sie das
Maßband so weit aus, bis das Display
die gewünschte Länge anzeigt. Setzen
Sie den Dorn an den Ausgangspunkt
des Bogens bzw. den Mittelpunkt des
zu zeichnenden Kreises. Ihren
Markierungsbleistift stecken Sie beim
Schlagen von Kreis oder Bogen zum
Anzeichnen in das kleine Loch bei 2,5
cm. Ihr Kreis hat als Radius exakt den im
Diplay angezeigten Wert.
Nützliche Hinweise:
• Vor dem Gebrauch setzen Sie bitte
eine 9 Volt Alkaline-Batterien ein.
• Der Bildschirm zeigt die
Fehlermeldung ERROR. Das kann vier
Gründe haben:
1. Sie haben erst das Band ausgezogen
und dann ON/MODE – Schieben SIe das
Band ganz ein; 2. Sie haben bei ausge-
schaltetem Gerät ON/MODE gedrückt
und das Band war nicht komplett auf-
gerollt – schieben Sie das Band ganz
Telefon: 02932 - 638 300
ein;
3. Der Speicher ist durch Meßwertaddi-
tion überladen – löschen Sie ihn mit
MC; 4. Sie haben das Band zu schnell
aufgerollt – rollen Sie es wieder ein und
drücken Sie MC.
• Das Display ist nur noch schwer
ablesbar oder es wird ein Batteriesymbol
angezeigt: Erneuern Sie die Batterie.
• Rollen Sie das Maßband immer lang-
sam und vorsichtig ein. Stabilisieren Sie
es dabei mit einer Hand. Nicht in die
Hände von Kindern geben, es besteht
Verletzungsgefahr durch die Kanten des
Stahlbandes.
• Bewahren Sie Ihren Digi-Master trok-
ken auf – setzen Sie ihn keiner direkten
Sonnenbetrahlung aus.
• Sollten Sie das Gerät für längere Zeit
nicht gebrauchen, entfernen Sie bitte
die Batterie, um Schäden durch ein
Batterieauslaufen zu verhindern
• Das Gerät ist einsetzbar in einem
Temperaturbereich von 0° - 40°.
Mayer & Wonisch GmbH & Co. KG
Donnerfeld 2
D-59757 Arnsberg
Fax: 02932 - 638 333
Liefer- und Versandanschrift:
Möhnestraße 149
D-59755 Arnsberg
DEUTSCH
