Montage des Mikro-Wechselrichters
1. Markieren Sie die Position des Mikro-Wechselrichters an der Halterung, dem
Montageschiene oder dem Modulrahmen.
2. Berücksichtigen Sie den Standort des Verteilerkastens des Solarmoduls und
andere Hindernisse.
3. Befestigen Sie die Schraube an der Schiene.

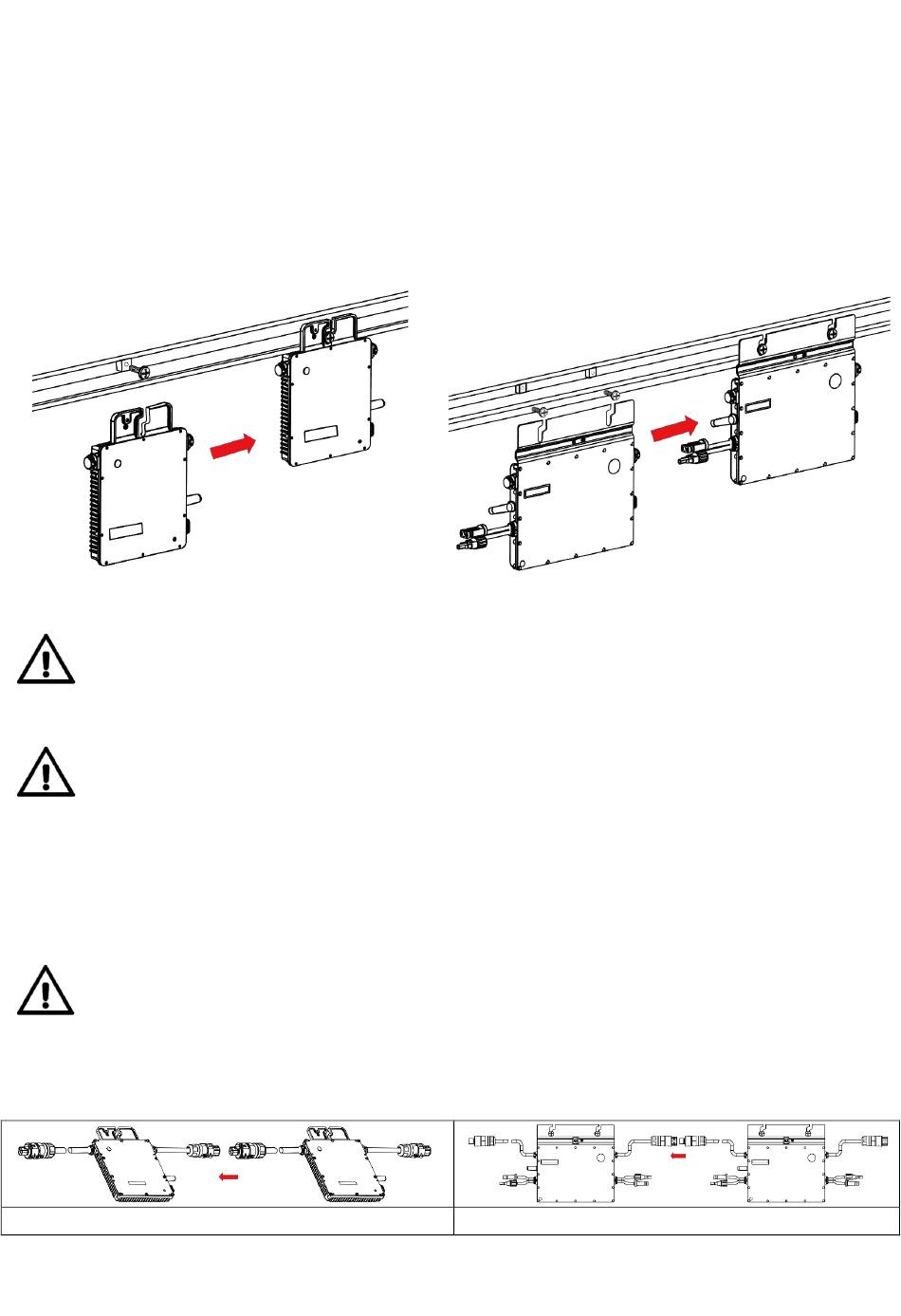

4. Hängen Sie den Mikro-Wechselrichter an die Schraube (siehe Abbildung unten),
und ziehen Sie die Schraube fest. Die silberne Abdeckseite des Mikro-
Wechselrichters sollte zum Panel zeigen.
TX-203
montiert
Montageschiene
VORSICHT!
Vor der Installation des Mikro-Wechselrichters: Prüfen Sie, ob die
Netzspannung am gemeinsamen Anschlusspunkt mit der Nennspannung
des Mikro-Wechselrichters übereinstimmt.
VORSICHT!
Installieren Sie den Mikro-Wechselrichter (einschließlich der DC- und AC-
Anschlüsse) NICHT an Orten, an denen er Sonne, Regen oder Schnee
ausgesetzt ist. Montieren Sie ihn NICHT in Lücken zwischen den Modulen. Lassen
Sie einen Mindestabstand von 2cm zwischen den darüber liegenden Solarmodulen
und dem Mikro-Wechselrichter, um eine gute Luftzirkulation zu gewährleisten.
Mikro-Wechselrichter parallel anschließen
VORSICHT!
Schließen Sie nicht mehr Mikro-Wechselrichter zusammen, als für jeden AC-
Zweigstromkreis zulässig sind (siehe technische Daten)!
1. Verbinden Sie den AC-Stecker des ersten Mikro-Wechselrichters mit der Buchse
des zweiten Mikro-Wechselrichters, um einen durchgehenden AC-Zweigstromkreis
zu bilden.
TX-203 AC-Anschluss
an
einem
TX-204
Montageschiene
Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022
montiert
TX-204 AC-Anschluss
an
einem
11
