Technaxx
Verwenden Sie keine elektrische Ladung, die eine höhere
Wattzahl benötigt als maximal 1200 W im Dauerbetrieb!
Dieses Gerät ist nur für Fahrzeuge mit 12V-Bordnetz geeignet!
Die Konformitätserklärung für dieses Gerät finden Sie unter: www.technaxx.de/ (untere
Leiste "Konformitätserklärung"). Vor dem ersten Gebrauch des Gerätes lesen Sie bitte die
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem
deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine Produktweitergabe
sorgfältig aufbewahren. Verfahren Sie ebenso mit dem Originalzubehör dieses Produktes.
Im Garantiefall wenden Sie sich bitte an den Händler oder das Ladengeschäft, wo Sie
dieses Produkt gekauft haben.
Besonderheiten
Zur mobilen Nutzung von Elektronikgeräten über 12V Anschluss
2x 5V USB-Anschlüsse mit max. 3,1A (in Summe)
2x 230V Steckdosen mit Ein-/Ausschalter
Wandelt 12V DC-Batterieleistung in Standard 230V AC-Netzspannung um
zum Anschluss verschiedenster elektronischer Geräte, wie z.B. Tablets,
Smartphones,
Campingzubehör, Navigationssysteme und vieles mehr
Ausgangsleistung max. 1200W (kontinuierlich) & 2400W (Spitze)
Automatische Abschaltung zur Absicherung der Autobatterie (Alarm bei
~10,5V & ~16V)
Schutz gegen Überlast & Kurzschluss
Überhitzungsschutz durch eingebauten Ventilator
®

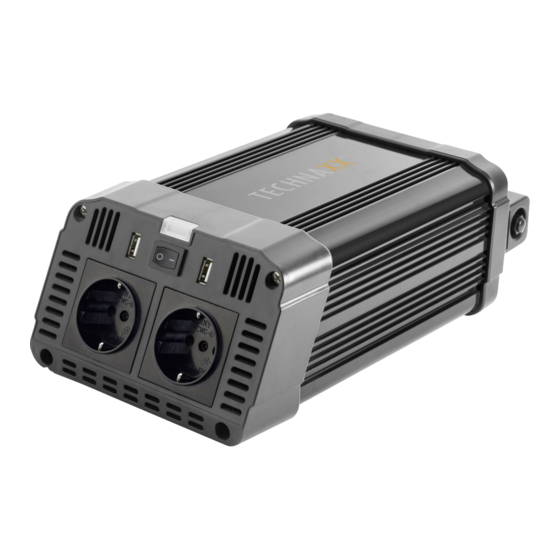

Wechselrichter 1200W TE16
Gebrauchsanleitung sorgfältig durch.
Kostenfreie E-Mail: support@technaxx.de
Laptops,
Spielkonsolen,
Hinweise
recycelbares Rohmaterial. Alte Geräte nicht im Hausmüll
entsorgen. Reinigung: Gerät vor Verschmutzung schützen (mit
sauberem Tuch reinigen). Keine rauen, groben Materialien
oder Lösungsmittel oder andere aggressive Reinigungsmittel
verwenden.
Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG,
Kruppstr. 105, 60388 Frankfurt a.M., Deutschland
* Gebrauchsanleitung
Fernseher,
zum
Umweltschutz:
Gereinigtes
Garantie 2 Jahre
DVD/MP3-Player,
Verpackungen
Gerät
gründlich
sind
abwischen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TE16
Inhaltszusammenfassung für Technaxx TE16
- Seite 1 Wattzahl benötigt als maximal 1200 W im Dauerbetrieb! Dieses Gerät ist nur für Fahrzeuge mit 12V-Bordnetz geeignet! Die Konformitätserklärung für dieses Gerät finden Sie unter: www.technaxx.de/ (untere Leiste “Konformitätserklärung”). Vor dem ersten Gebrauch des Gerätes lesen Sie bitte die Gebrauchsanleitung sorgfältig durch.
-
Seite 2: Technische Spezifikationen
Schaltungsschutz (DC-Überlast) 3x 40A interne Sicherungen 2,3 kg (mit Kabel) Gewicht / Maße (L) 28,8 x (B) 15,9 x (H) 9,9cm Wechselrichter 1200W TE16, 2x 90cm Verpackungsinhalt Anschlusskabel, Gebrauchsanleitung Warn- und Sicherheitshinweise Gerät nicht für lebenserhaltende Einrichtungen verwenden, in denen ein Ausfall des Geräts zum Ausfall der lebenserhaltenden Einrichtung oder... -
Seite 3: Normaler Gebrauch
Der Wechselrichter wandelt 12V Gleichspannung in 230V / 50Hz Wechselspannung [modifizierte Sinuswelle] und/oder 5V / max. 2,1A (2.0 USB) Gleichspannung um. WICHTIG: Der TE16 liefert eine modifizierte Sinuswelle. Bitte überprüfen Sie Ihre anzuschließenden Geräte auf Kompatibilität. Der Wechselrichter ist nur für die dauerhafte Montage vorgesehen. - Seite 4 Produktübersicht Positive Leistungsaufnahme (Schutzkappe) Schutzkontakt- Steckdose Negative Leistungsaufnahme (Schutzkappe) Ein-/Ausschalter Hochgeschwindigkeits-Ventilator USB-Anschluss Masse LED-Anzeige Lüftungsöffnungen (3) Überschreitet die Temperatur im Inneren des Wechselrichters einen voreingestellten Grenzwert, schaltet sich der Ventilator zur Kühlung automatisch ein, um den Wechselrichter zu kühlen. Sinkt die Temperatur, schaltet sich der Ventilator aus.
-
Seite 5: Bestimmung Der Batteriekapazität
Sie die Art der Lasten identifizieren, die Ihr Wechselrichter mit Strom versorgt und wie viel Sie zwischen den Ladevorgängen verbrauchen. Sobald Sie wissen, wie viel Energie Sie verbrauchen, können Sie bestimmen, wie hoch die benötigte Akkukapazität ist. Technaxx empfiehlt, eine möglichst hohe Akkukapazität zu erwerben. ACHTUNG: Gefahr von Schäden am Wechselrichter. -
Seite 6: Bedienung
Schließen Sie das rote positive (+) Kabelende sicher an den positiven (+) Anschluss der Batterie oder Stromquelle an. Schließen Sie das rote negative (-) Kabelende sicher an den negativen (-) Anschluss der Batterie oder Stromquelle an. Verbinden Sie einen 0,75mm² dicken, isolierten Draht (oder stärker) zwischen dem Gehäuseerdungsanschluss des Wechselrichters und einem sauberen elektrischen Erdungspunkt am Fahrzeug. - Seite 7 Zahl mit 1,2 multiplizieren. Dies bietet Ihnen eine ungefähre Schätzung, wie viele Amperestunden Batterieleistung (von einer oder mehreren Batterien) Sie mit Ihrem Wechselrichter/Ladegerät verbinden sollten. 28,75A DC x 0,5 Std. Laufzeit x 1,2 ermittelte Ineffizienz = 17,25 Amperestunden Zum Abschätzen des erforderlichen Ladezustands müssen Sie, abhängig von Ihrer Anwendung, Ihre Akkus ausreichend lange aufladen lassen, um die während des Wechselrichterbetriebs verlorene Ladung zu ersetzen, da Sie die Akkus sonst leerlaufen lassen.
- Seite 8 Verwenden Wechselrichters Bedienen eines Fernsehgeräts oder Audiogeräts Der Wechselrichter ist abgeschirmt und gefiltert, um Signalstörungen zu mindern. Trotzdem kann es bei Ihrem Fernsehbild zu Störungen kommen, insbesondere bei schwachem Signal. Im Folgenden finden Sie einige Vorschläge, um den Empfang zu verbessern. Stellen Sie sicher, dass die Fernsehantenne unter normalen Betriebsbedingungen (z.B.
- Seite 9 Überlastschutz (rote LED am Wechselrichter) Wechselrichter wird automatisch heruntergefahren, wenn Dauerleistung maximale Wattleistung überschreitet. Wenn Wechselrichter die maximale Ausgangsleistung erreicht oder fast erreicht, ertönt ein Alarm. Wenn der Alarm ertönt, müssen Sie das/die Gerät(e) trennen, um die Ausgangsleistung des Wechselrichters auf ein akzeptables Niveau zu bringen.
-
Seite 10: Fehlerbehebung
FEHLERBEHEBUNG Schaltet sich nicht ein Verbindungsfehler Den Wechselrichter ausschalten und überprüfen, ob das Kabel fest mit dem Wechselrichter und der Stromquelle verbunden ist. Batteriespannung unter 10V Akku aufladen oder ersetzen. Geräte, die in Betrieb sind, verbrauchen zu viel Energie Lassen Sie den Wechselrichter abkühlen.
