Technaxx
* Gebrauchsanleitung

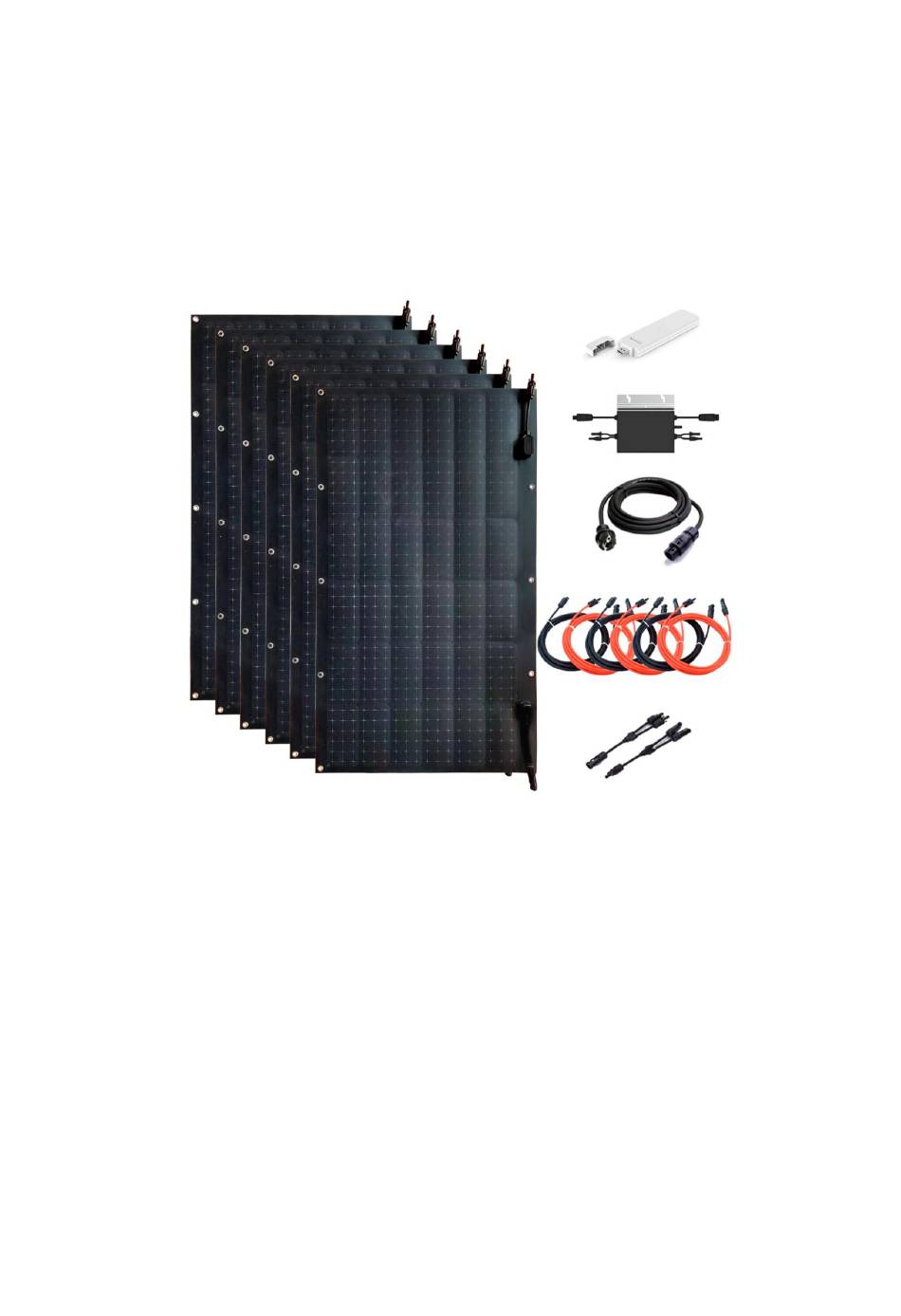

Flexibles Solar-Balkonkraftwerk 600 W WiFi
TX-233
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die
Gebrauchsanweisung und die Sicherheitshinweise sorgfältig durch.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
einem der bekannten Internetportale.
1
TX-233; 5050; 03/2023
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-233
Inhaltszusammenfassung für Technaxx TX-233
- Seite 1 Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben. Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. TX-233; 5050; 03/2023...
-
Seite 2: Inhaltsverzeichnis
Schließen Sie die Solarmodule an Garantie ........... 21 (DC-Anschluss) ......9 Solarpanel ........21 Kabelführung ........9 Wechselrichter ......21 Anschluss Mikro- Wechselrichters WLAN-Stick (DTU TX-247) ... 21 Wechselstromnetz (AC-Anschluss) Konformitätserklärung ...... 21 ............. 11 Entsorgung ........21 Montage ........... 11 TX-233; 5050; 03/2023... -
Seite 3: Wichtige Hinweise Zu Beginn
Lesen Sie die Gebrauchsanleitung Warnung Vorsicht, Gefahr eines elektrischen Schlages. Vorsicht, heiße Oberfläche Änderungen der technischen Daten ohne Vorankündigung bleiben vorbehalten. Bitte vergewissern Sie sich, dass Sie das neueste Handbuch verwenden, das auf der Website des Herstellers verfügbar ist. TX-233; 5050; 03/2023... -
Seite 4: Hinweis
⚫ Quetschen Sie das Netzkabel nicht. Ziehen Sie es nicht über scharfe Kanten oder heiße Oberflächen. Verwenden Sie das Netzkabel nicht zum Tragen. ⚫ Wenn das Netzkabel dieses Geräts beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine entsprechend qualifizierte Person ersetzt TX-233; 5050; 03/2023... - Seite 5 ⚫ Vergewissern Sie sich vor der Durchführung von Sichtkontrollen und Wartungsarbeiten, dass Stromversorgung abgeschaltet gegen Wiedereinschalten gesichert ist. Vorsicht, heiße Oberfläche! ⚫ Die Oberfläche des Mikro-Wechselrichters kann sehr heiß werden. Die Berührung der Oberfläche kann Verbrennungen verursachen. ⚫ Montieren Mikro-Wechselrichter dass kein TX-233; 5050; 03/2023...
-
Seite 6: Verwendungszweck
Person beaufsichtigt wird, so dass diese die Risiken erkennt Gefahrenquellen durch Elektrizität vermieden werden. Sicherheitsgründen bedeutet „Qualifiziertes Personal“ in dieser Gebrauchsanleitung, dass diese Person mit den Sicherheitsanforderungen, den Kühlsystemen und der EMV vertraut ist und dass diese Person autorisiert ist, Geräte, Systeme und TX-233; 5050; 03/2023... -
Seite 7: Haftungsausschluss
Systeme dürfen ausschließlich von qualifiziertem Personal in Betrieb genommen und bedient werden. Haftungsausschluss ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekt strafbare, zufällige oder besondere Folgegefahren, für Eigentum oder Leben, unsachgemäße Lagerung, die sich aus der Verwendung oder dem Missbrauch ihrer Produkte ergeben oder damit verbunden sind. -
Seite 8: Produktübersicht
⚫Falls erforderlich, ist die Zustimmung des Vermieters einzuholen. ⚫ Wenn Sie sich nicht sicher sind, lassen Sie bei Bedarf die örtlichen Gegebenheiten überprüfen, oder wenden Sie sich an Ihren Netzbetreiber, um Auskunft zu erhalten. TX-233; 5050; 03/2023... -
Seite 9: Anschluss Des Mikro-Wechselrichters
Mikro-Solarwechselrichters gespeist werden. Schließen Sie die Solarmodule an (DC-Anschluss) Verbinden Sie die DC-Kabel der Solarmodule auf einer Seite miteinander und den Kabelbaum mit der DC-Eingangsseite des Mikro-Wechselrichters, wie in der Kabelführung dargestellt. Kabelführung Schematischer Anschluss Panel Mikro-Wechselrichter. (nicht TX-233; 5050; 03/2023... - Seite 10 Solarpanels ist die Polarität (+/-) aufgedruckt, die sich auf die Panels bezieht. Das DC-Kabel des Mikro-Wechselrichters mit der Plus-Markierung (+) wird an den -- Pol des Panels angeschlossen, das negativ markierte Kabel (-) an den +-Pol. Stellen Sie sicher, dass die Polarität korrekt ist. TX-233; 5050; 03/2023...
-
Seite 11: Anschluss
Nummern zur Identifizierung. Balkon ⚫ Die Solarmodule dürfen nur auf Balkonen mit Geländern und Handläufen montiert werden. Folgendes Montagematerial für den Balkon ist als Zubehör beigefügt: - 60x schwarze Kabelbinder für jedes Loch in den Panels TX-233; 5050; 03/2023... -
Seite 12: Zaun
Hinweis: Wenn Wechselspannung anliegt, der Mikro-Wechselrichter aber nicht gestartet ist, kann mit einem Leistungsmessgerät für den Mikro-Wechselrichter eine Leistung von etwa 0,2 W gemessen werden. Dabei handelt es sich um Blindleistung, nicht um Verbrauch aus dem Stromnetz. TX-233; 5050; 03/2023... -
Seite 13: Led-Status
Versorgungsspannung von der DC-Seite. Für einen Neustart des Mikro- Wechselrichters müssen die Solarmodule vom Mikro-Wechselrichter getrennt werden. Der Startvorgang ist in der Regel innerhalb von 2 Minuten abgeschlossen. Führen Sie zur Fehlersuche die folgenden Schritte in der angegebenen Reihenfolge aus: TX-233; 5050; 03/2023... - Seite 14 Vermeiden Sie provisorische Reparaturen. Für alle Reparaturen sollten ausschließlich Originalersatzteile verwendet werden. Jeder Mikro-Wechselrichter sollte durch einen Leitungsschutzschalter gesichert werden. Ein zentraler Trennungsschutz ist jedoch nicht erforderlich, es sei denn, er ist durch nationale Normen oder den zuständigen Netzbetreiber vorgeschrieben. TX-233; 5050; 03/2023...
-
Seite 15: Installation Des Wlan-Sticks (Dtu Tx-247)
Webseite Sie können die Betriebsdaten des Wechselrichters auf der Computer-Webseite anzeigen, indem Sie auf die S-Miles-Cloud (Hoymiles Monitoring Platform) unter https://world.hoymiles.com zugreifen. Verwenden Sie dazu Ihre Anmeldedaten, die Sie bei der Registrierung der S-Miles- Installer-App erstellt haben. TX-233; 5050; 03/2023... - Seite 16 Hinweis: Für die erste Registrierung und Konfiguration müssen Sie mit dem Hoymiles-DTU-WLAN-Access-Point per APP verbunden sein. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an unseren Support oder lesen Sie die ausführliche TX-247-Gebrauchsanleitung auf unserer Homepage. Gehen https://www.technaxx.de/products/ und suchen Sie nach „TX- 247“. TX-233; 5050; 03/2023...
-
Seite 17: Technische Daten
≤ 99,80 % Nachtstromverbrauch (mW) < 50 Mechanische Eigenschaften Umgebungstemperaturbereich (°C) -40~ +65 Lagerungstemperaturbereich (°C) -40~ +85 Abmessungen (BxHxT) mm 250 × 170 × 28 Gewicht (kg) 3,00 Schutzart NEMA Außenbereich (IP67) Kühlung Natürliche Umluft - keine Ventilatoren TX-233; 5050; 03/2023... -
Seite 18: Wlan-Stick (Dtu Tx-247)
Iz gibt die Strombelastbarkeit der Leitung an, die größer sein sollte als die Summe des Nennstroms der Schutzeinrichtung (Leitungsschutzschalter in Ampere) und der Erzeugungsanlage (Strom in Ampere). Sowohl Iz als auch Ig finden Sie für die Beispielrechnung in der nachfolgenden Tabelle. TX-233; 5050; 03/2023... -
Seite 19: Belastbarkeit Von Kupferleitungen
1,5 mm , was den Leitungen in einem typischen deutschen Haushalt entspricht. Bei einem größeren Querschnitt oder einem anderen Kabeltyp ist die zulässige Strombelastbarkeit eine andere, so dass diese nach DIN VDE 0298-4 gesondert berücksichtigt werden muss. TX-233; 5050; 03/2023... -
Seite 20: Ermittlung Der Leitungsreserve
Weitere Sicherheitshinweise ⚫ Schließen Sie die Solaranlage nur an eine fest installierte Steckdose an, niemals an eine Mehrfachsteckdose. ⚫ Wenn Sie noch die älteren Schraubensicherungen haben, müssen Sie diese ausgehend von 16 A durch die nächst schwächere austauschen. TX-233; 5050; 03/2023... -
Seite 21: Support
12 Jahre beschränkte Produktgarantie Wechselrichter 12 Jahre beschränkte Produktgarantie WLAN-Stick (DTU TX-247) 2 Jahre beschränkte Produktgarantie Konformitätserklärung Die EU-Konformitätserklärung kann unter der Adresse www.technaxx.de/ (in der unteren Leiste "Konformitätserklärung") angefordert werden. Entsorgung Entsorgung der Verpackung. Entsorgen Sie die Verpackung sortenrein. Entsorgen Pappe Karton Altpapier. - Seite 22 Hergestellt in China Vertrieben von: Technaxx Deutschland GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Deutschland Flexibles Solar-Balkonkraftwerk 600 W WiFi TX-233 TX-233; 5050; 03/2023...
