Technaxx

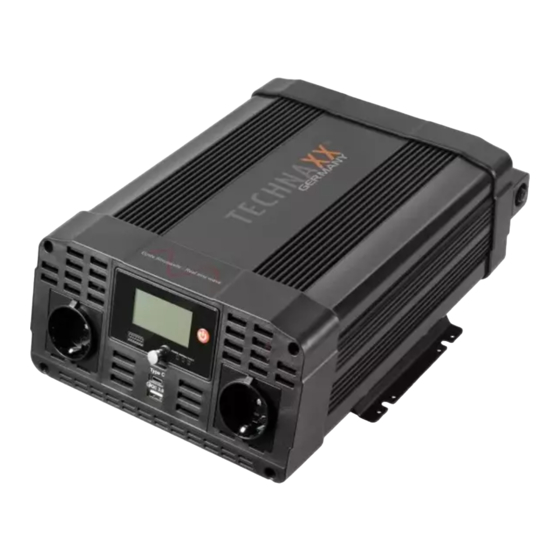

Wechselrichter mit 2 USB-Ports TE22
Schließen Sie keine Last mit mehr als
Diese Vorrichtung ist nur für Fahrzeuge mit 12-V-Bordnetz
Die Konformitätserklärung für diese Gerät finden Sie unter dem Internetlink:
www.technaxx.de/
Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch.
Servicetelefonnummer für technische Unterstützung: 01805 012643 (14 Cent/Minute
aus dem deutschen Festnetz und 42 CentMinute aus dem Mobilfunknetz).
Bewahren Sie dieses Benutzerhandbuch sorgfältig auf, um später darauf Bezug
nehmen zu können. Tun Sie dasselbe mit dem Originalzubehör für dieses Produkt. Im
Garantiefall wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie
dieses Produkt gekauft haben.
Eigenschaften
⚫ Lädt verschiedene Elektronikgeräte in einem Fahrzeug (12V-
Festanschluss erforderlich)
⚫ 2x USB-Port, 1 x USB-A Quick Charge 3.0, 1 x USB-C (max. 12V, max.
3A)
⚫ 2x Schuko-Stecker mit Ein-/Ausschalter
⚫ Umwandlung von 12V DC Batterieleistung in Standard 230V AC
Netzspannung zum Anschluss einer Vielzahl elektronischer Geräte:
Tablets, Smartphones, Laptops, Spielkonsolen, kleine Fernseher, DVD-
/MP3-Player, Camping-Zubehör, GPS-Einheiten und mehr
⚫ Ausgangsleistung 2000W (max. kontinuierlich) und 4000W (Spitze)
⚫ Automatische Abschaltung zur Absicherung der Fahrzeugbatterie
(Alarm bei ~10,2V)
⚫ Hohe/Niedrige Spannung und Überlastungsschutz
⚫ Überhitzungsschutz (eingebauter Ventilationslüfter)
Technische Daten
Eingangsspannung (DC)
Dauerstrom
Max. Eingangsstrom
®
* Benutzerhandbuch
kontinuierlich 2000W an!
geeignet!
(in der Fußleiste „Konformitätserklärung"). Bitte lesen Sie diese
Kostenlose E-Mail:
12V (Festanschluss) (10,2-15,8V)
145A
175A
support@technaxx.de
2 Jahre Garantie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TE22
Inhaltszusammenfassung für Technaxx TE22
- Seite 1 ® Technaxx * Benutzerhandbuch Wechselrichter mit 2 USB-Ports TE22 Schließen Sie keine Last mit mehr als kontinuierlich 2000W an! Diese Vorrichtung ist nur für Fahrzeuge mit 12-V-Bordnetz geeignet! Die Konformitätserklärung für diese Gerät finden Sie unter dem Internetlink: www.technaxx.de/ (in der Fußleiste „Konformitätserklärung“). Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch.
-
Seite 2: Normaler Gebrauch
Technik) Gewicht / Abmessungen 4,2kg / (L) 36,0 x (B) 26,0 x (H) 11,9cm Packungsinhalt Wechselrichter mit 2 USB-Ports TE22, 2x 0,6m Anschlusskabel, Benutzerhandbuch Normaler Gebrauch Der Wechselrichter ist für die Umwandlung von 12 V Gleichspannung in ⚫ Wechselspannung 230 V/50 Hz und/oder ⚫... - Seite 3 mit 12V-Batterien. Den Wechselrichter nicht aufstellen: ⚫ In der Nähe von Wärmequellen (Heizkörper, direktes Sonnenlicht), brennbaren Materialien, Batteriefach oder Starterbatterie, ⚫ das Gerät sollte keinem tropfenden oder spritzendem Wasser ausgesetzt sein, ⚫ in Umgebungen mit Explosionsgefahren Produktübersicht Energie Energie Energi Last...
-
Seite 4: Bestimmen Der Batteriekapazität
Metallhalter Ausgangsspannung Zwei USB-Ports, Prozentsatz Batterielast LCD-Digitalanzeige Prozentsatz Ausgangslast EIN-/AUS-Schalter Anschluss für negative Leistungsaufnahme LED-Anzeige (Rot- Strom EIN, Masseanschluss Gelb-Störung, Grün- Normalbetrieb) Schutzkontaktsteckdose Kühllüfter Eingangsspannung Anschluss für positive Leistungsaufnahme 15 Sicherungen (3) Beide USB-Ports teilen sich max. 6000mA (4) Schaltet den Wechselrichter EIN und AUS (Knopf 3 Sekunden gedrückt halten) (5) Grün = OK;... -
Seite 5: Anschluss Des Wechselrichters
Sie zwischen den Ladevorgängen verwenden werden. Sobald Sie wissen, wie viel Strom Sie verbrauchen werden, können Sie feststellen, wie viel Batteriekapazität Sie benötigen. Technaxx empfiehlt Ihnen, so viel Batteriekapazität wie möglich zu kaufen. ACHTUNG: Gefahr von Wechselrichterbeschädigung. ⚫ Der Wechselrichter darf nur an eine Batterie mit einer Nennleistung von 12V angeschlossen werden. -
Seite 6: Betrieb
Betrieb Bestimmen Sie vor der Verwendung des Wechselrichters die Gesamtwattzahl Ihrer Geräte! ⚫ Schließen Sie keine größere Last (in Watt) an, als die Ausgangsleistung Geräts (max. Watt, kontinuierlich) (➔ siehe Technische Spezifikationen). ⚫ Bestimmen erforderliche Gesamtwattzahl, Bemessungsdaten sind gewöhnlich in den Bedienungsanleitungen oder auf Typenschildern aufgeführt. - Seite 7 auf der Frontplatte für 3 Sekunden gedrückt. Die grüne LED-Leuchte leuchtet auf, um zu bestätigen, dass der Wechselrichter mit Strom versorgt wird Den Wechselrichter ausschalten: Halten Sie den EIN-/AUS-Taster auf der Frontplatte für 3 Sekunden gedrückt. Wenn Sie bestätigt haben, dass das zu bedienende Gerät ausgeschaltet ist, schließen Sie ein Gerätekabel an eine der 230V AC-Steckdosen auf der Vorderseite des Wechselrichters an ⚫...
-
Seite 8: Fehlerbehebung
Stromquelle beschädigen. Der Wechselrichter schaltet sich ab, wenn die Eingangsspannung auf 10,2 Volt fällt und gleichzeitig ertönt ein akustischer Alarm. Wenn genügend Strom vorhanden ist, kann der Wechselrichter wieder eingeschaltet werden. Überspannungsschutz (gelbe LED am Wechselrichter) - Der Wechselrichter schaltet sich automatisch ab, wenn die Eingangsspannung 15,8±0,5V Volt DC überschreitet Überlastschutz (gelbe LED am Wechselrichter) Der Wechselrichter schaltet sich automatisch ab, wenn die Dauerleistung seine maximale... - Seite 9 vergewissern Sie sich, dass das Kabel fest mit Wechselrichter und der Stromquelle verbunden ist Batteriespannung Batterie laden oder unter 10 Volt erneuern Die zu bedienende Lassen Ausrüstung Wechselrichter verbraucht viel abkühlen. Achten Sie Strom auf eine ausreichende Belüftung rund um den Wechselrichter.
- Seite 10 Geräte oder Batterien in den Hausmüll. Reinigung: Schützen Gerät Verschmutzung Verschmutzung (verwenden Sie einen sauberen Stoff). Verwenden Sie keine rauen, grobkörnigen Materialien oder Lösungsmittel/aggressive Reiniger. Wischen Sie das gereinigte Gerät gut ab. Distributor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Germany...
