Technaxx

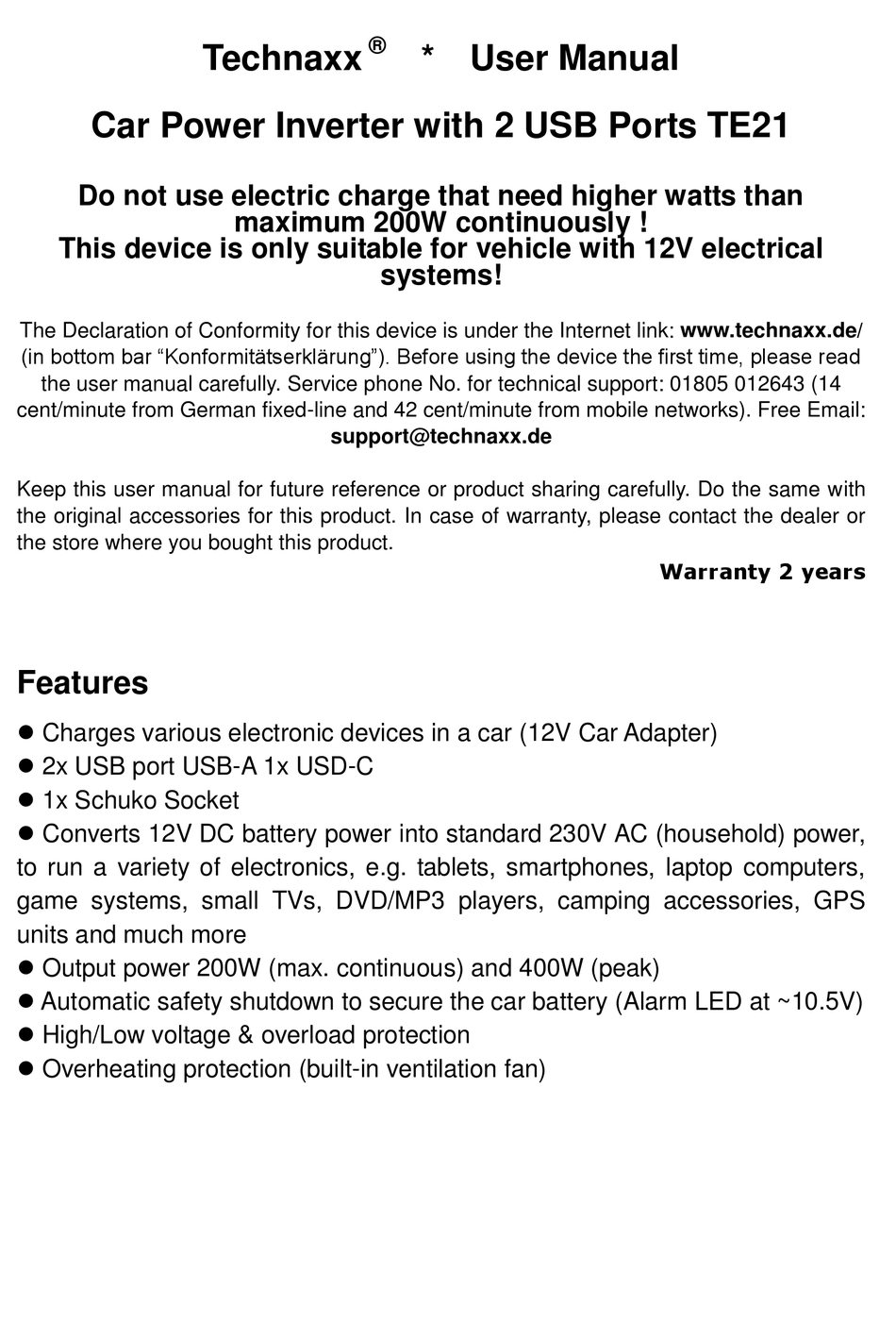

* User Manual
Car Power Inverter with 2 USB Ports TE21
Do not use electric charge that need higher watts than
maximum 200W continuously !
This device is only suitable for vehicle with 12V electrical
systems!
The Declaration of Conformity for this device is under the Internet link: www.technaxx.de/
(in bottom bar "Konformitätserklärung"). Before using the device the first time, please read
the user manual carefully. Service phone No. for technical support: 01805 012643 (14
cent/minute from German fixed-line and 42 cent/minute from mobile networks). Free Email:
support@technaxx.de
Keep this user manual for future reference or product sharing carefully. Do the same with
the original accessories for this product. In case of warranty, please contact the dealer or
the store where you bought this product.
Warranty 2 years
Features
 Charges various electronic devices in a car (12V Car Adapter)
 2x USB port USB-A 1x USD-C
 1x Schuko Socket
 Converts 12V DC battery power into standard 230V AC (household) power,
to run a variety of electronics, e.g. tablets, smartphones, laptop computers,
game systems, small TVs, DVD/MP3 players, camping accessories, GPS
units and much more
 Output power 200W (max. continuous) and 400W (peak)
 Automatic safety shutdown to secure the car battery (Alarm LED at ~10.5V)
 High/Low voltage & overload protection
 Overheating protection (built-in ventilation fan)
