Technaxx

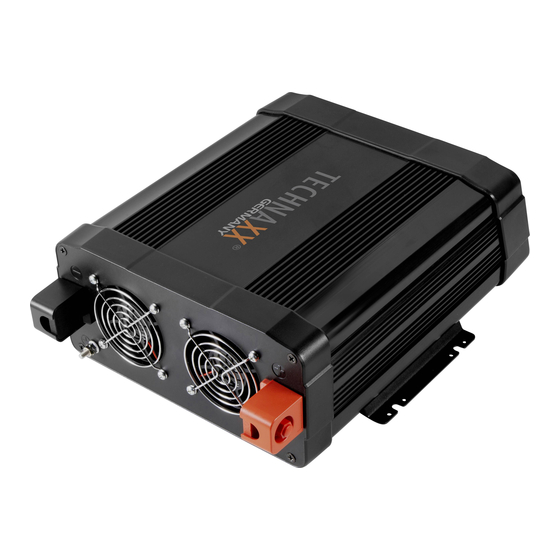

Wechselrichter mit 2 USB-Ports TE20
Diese Vorrichtung ist nur für Fahrzeuge mit 12-V-Bordnetz
Die Konformitätserklärung für diese Gerät finden Sie unter dem Internetlink:
www.technaxx.de/
Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch.
Servicetelefonnummer für technische Unterstützung: 01805 012643 (14 Cent/Minute aus
dem deutschen Festnetz und 42 CentMinute aus dem Mobilfunknetz). Kostenlose E-Mail:
Bewahren Sie dieses Benutzerhandbuch sorgfältig auf, um später darauf Bezug nehmen
zu können. Tun Sie dasselbe mit dem Originalzubehör für dieses Produkt. Im Garantiefall
wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie dieses Produkt
gekauft haben.
Eigenschaften
Lädt verschiedene Elektronikgeräte in einem Fahrzeug (12V-Festanschluss
erforderlich)
2x USB-Port, 1 x USB-A Quick Charge 3.0, 1 x USB-C (max. 12V, max. 3A)
2x Schuko-Stecker mit Ein-/Ausschalter
Umwandlung von 12V DC Batterieleistung in Standard 230V AC
Netzspannung zum Anschluss einer Vielzahl elektronischer Geräte: Tablets,
Smartphones, Laptops, Spielkonsolen, kleine Fernseher, DVD-/MP3-Player,
Camping-Zubehör, GPS-Einheiten und mehr
Ausgangsleistung 2000W (max. kontinuierlich) und 4000W (Spitze)
Automatische Abschaltung zur Absicherung der Fahrzeugbatterie (Alarm
bei ~10,2V)
Hohe/Niedrige Spannung und Überlastungsschutz
Überhitzungsschutz (eingebauter Ventilationslüfter)
®
Schließen Sie keine Last mit mehr als
kontinuierlich 2000W an !
support@technaxx.de
* Benutzerhandbuch
geeignet!
2 Jahre Garantie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TE20
Inhaltszusammenfassung für Technaxx TE20
- Seite 1 ® Technaxx * Benutzerhandbuch Wechselrichter mit 2 USB-Ports TE20 Schließen Sie keine Last mit mehr als kontinuierlich 2000W an ! Diese Vorrichtung ist nur für Fahrzeuge mit 12-V-Bordnetz geeignet! Die Konformitätserklärung für diese Gerät finden Sie unter dem Internetlink: www.technaxx.de/ Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch.
-
Seite 2: Technische Daten
Batteriespannung USB-Ausgangsports (DC) 30Watt (gemeinsam) Wechselstromausgang 2x Schuko-Stecker Schaltkreisschutz interne Fahrzeugsicherung (DC-Überlast) (auswechselbar; empfohlen durch Technik) Gewicht / Abmessungen 4,2kg / (L) 36,0 x (B) 26,0 x (H) 11,9cm Packungsinhalt Wechselrichter mit 2 USB-Ports TE20, 2x 0,5m Anschlusskabel, Benutzerhandbuch... -
Seite 3: Normaler Gebrauch
Normaler Gebrauch Der Wechselrichter ist für die Umwandlung von 12 V Gleichspannung in Wechselspannung 230 V/50 Hz und/oder Gleichspannung von 12 V/max. 3000 mA (USB-A QC3.0) Gleichspannung von 12 V/max. 3000mA (USB-C) Der Wechselrichter ist nur für die Festinstallation vorgesehen. Dieses Gerät ist nicht für den Gebrauch durch Kinder oder Personen mit eingeschränkter geistiger Leistungsfähigkeit oder mangelnder Erfahrung und/oder mangelndem Fachwissen bestimmt. -
Seite 4: Produktübersicht
Produktübersicht Energie Energi Energie Last... -
Seite 5: Bestimmen Der Batteriekapazität
Art der Lasten ermitteln, die Ihr Wechselrichter mit Strom versorgt, und wie viel Sie zwischen den Ladevorgängen verwenden werden. Sobald Sie wissen, wie viel Strom Sie verbrauchen werden, können Sie feststellen, wie viel Batteriekapazität Sie benötigen. Technaxx empfiehlt Ihnen, so viel Batteriekapazität wie möglich zu kaufen. ACHTUNG: Gefahr von Wechselrichterbeschädigung. -
Seite 6: Anschluss Des Wechselrichters
Spannungswandlerinstallation Installieren Sie den Wechselrichter mit geeigneten Schrauben (nicht im Lieferumfang enthalten): an robusten und ebenen Orten, auf sauberen, trockenen und nicht brennbaren Oberflächen, in gut gelüfteten Bereichen. Decken Sie die Lüftungsöffnungen nicht ab. Anschluss des Wechselrichters Dieser Wechselrichter verfügt über zwei DC-Kabelanschlüsse, einen positiven und einen negativen. - Seite 7 Schließen Sie keine größere Last (in Watt) an, als die Ausgangsleistung des Geräts (max. Watt, kontinuierlich) ( siehe Technische Spezifikationen). Bestimmen Sie die erforderliche Gesamtwattzahl, Bemessungsdaten sind gewöhnlich in den Bedienungsanleitungen oder auf Typenschildern aufgeführt. Ist die Leistung Ihres Geräts in Ampere angegeben, so multiplizieren Sie diesen Wert mit dem Spannungswert, um die Wattzahl zu erhalten.
-
Seite 8: Betreiben Eines
Den Wechselrichter ausschalten: Halten Sie den EIN-/AUS-Taster auf der Frontplatte für 3 Sekunden gedrückt. Wenn Sie bestätigt haben, dass das zu bedienende Gerät ausgeschaltet ist, schließen Sie ein Gerätekabel an eine der 230V AC-Steckdosen auf der Vorderseite des Wechselrichters an Schalten Sie den den Wechselrichters ein. -
Seite 9: Schutzfunktionen
Schutzfunktionen Niederspannungsalarm (gelbe LED am Wechselrichter) Dieser Zustand ist für den Wechselrichter nicht schädlich, kann aber die Stromquelle beschädigen. Wechselrichter schaltet sich wenn Eingangsspannung auf 10,2 Volt fällt und gleichzeitig ertönt ein akustischer Alarm. Wenn genügend Strom vorhanden ist, kann der Wechselrichter wieder eingeschaltet werden. - Seite 10 3. Schalten Sie den Wechselrichter wieder mit dem EIN-/AUS-Taster am Wechselrichter ein. Bevor die Geräte wieder angeschlossen werden, überprüfen Sie die Gesamtleistung der Geräte, um sicherzustellen, dass sie kleiner als die Nennleistung des Wechselrichters ist. FEHLERBEHEBUNG Problem Situation Aktion Kein Einschalten Fehlerhafter Schalten Anschluss...
- Seite 11 Geräte oder Batterien in den Hausmüll. Reinigung: Schützen Sie das Gerät vor Verschmutzung und Verschmutzung (verwenden Sie einen sauberen Stoff). Verwenden Sie keine rauen, grobkörnigen Materialien oder Lösungsmittel/aggressive Reiniger. Wischen Sie das gereinigte Gerät gut ab. Distributor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Germany...
