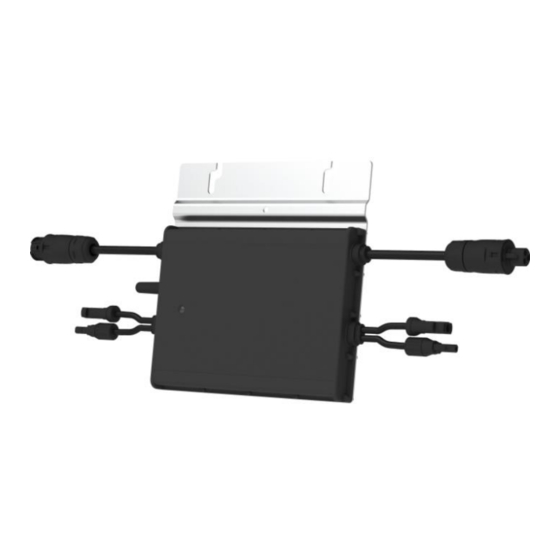

PV-Mikro-Wechselrichter 300W TX-203
PV-Mikro-Wechselrichter 600W TX-204
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die
Gebrauchsanweisung und die Sicherheitshinweise sorgfältig durch.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte
vergewissern Sie sich, dass Sie das neueste Handbuch verwenden, das Sie auf der
Website des Herstellers finden.
®
Technaxx
TX-203
einem der bekannten Internetportale.
* Gebrauchsanleitung
Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022
TX-204
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-203
Inhaltszusammenfassung für Technaxx TX-203
- Seite 1 Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte vergewissern Sie sich, dass Sie das neueste Handbuch verwenden, das Sie auf der Website des Herstellers finden. Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
-
Seite 2: Inhaltsverzeichnis
Fehlersuche und -behebung ..... 16 Prduktübersicht ......8 Technische Spezifikationen ....18 Vorbereitung ........9 Support ..........20 Anforderungen an den Betrieb einer Konformitätserklärung ...... 20 Photovoltaikanlage ......9 Entsorgung ........20 Anschluss Mikro- Wechselrichters ......9 Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... -
Seite 3: Wichtige Hinweise Zum Start
Meldung an den Netzbetreiber erfolgen! Wenden Sie sich daher an einen Elektrofachbetrieb, wenn Ihre Installation 600W übersteigt! Erläuterung der verwendeten Piktogramme Lesen Sie das Benutzerhandbuch. Lesen Sie das Benutzerhandbuch. Warnung Vorsicht, Gefahr eines Stromschlags. Vorsicht, heiße Oberfläche Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... -
Seite 4: Anmerkung
⚫ Verwenden Sie das Gerät niemals nach einer Störung, z. B. wenn es ins Wasser gefallen ist oder auf andere Weise beschädigt wurde. ⚫ Der Hersteller übernimmt keine Verantwortung bei unsachgemäßer Verwendung infolge der Nichtbeachtung der Gebrauchsanleitung. ⚫ Modifikationen oder Veränderungen Produkt beeinträchtigen Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... - Seite 5 Berührung der Oberfläche kann zu Verbrennungen führen. ⚫ Montieren Sie den Mikrowechselrichter so, dass eine versehentliche Berührung nicht möglich ist. ⚫ Berühren Sie keine heißen Oberflächen. Warten Sie bei Arbeiten am Mikro- Wechselrichter, bis die Oberfläche ausreichend abgekühlt ist. Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
-
Seite 6: Bestimmungsgemäße Verwendung
Eine ausreichend informierte Person oder eine Person, die von einer Person mit elektrotechnischen Fähigkeiten und Kenntnissen beaufsichtigt wird, so dass sie die Risiken erkennt und die durch Elektrizität verursachten Gefahren vermeidet. Aus Sicherheitsgründen bedeutet "qualifiziertes Personal" in dieser Gebrauchsanleitung, Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... -
Seite 7: Disclaimer
Sicherheitsverfahren mit Strom zu versorgen, zu erden anzuschließen. Mikro-Wechselrichter, Zubehör angeschlossenen Systeme dürfen nur von qualifiziertem Personal in Betrieb genommen und betrieben werden. Disclaimer ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekte, zufällige, besondere Folgegefahren für Eigentum... -
Seite 8: Einzelheiten Des Produkts

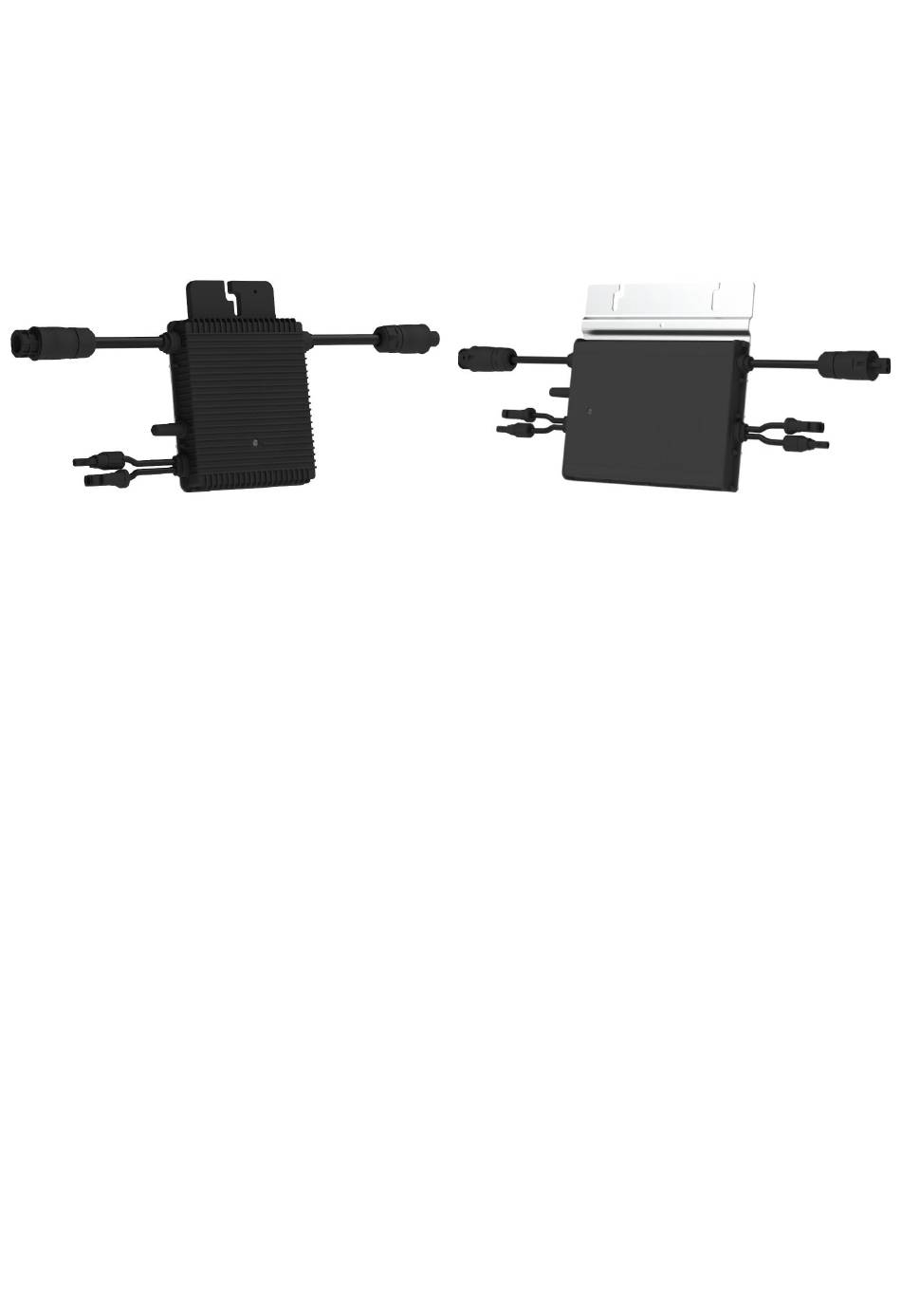

Batterie-Buchse BC01 Batterie-Stecker BC01 (Eingang 230V AC) (Ausgang 230V AC) Befestigungsloch Eingang Solarpanel (MC4-Steckerverbindung) Erdungsanschluss LED-Anzeige PV-Mikro-Wechselrichter 600W TX-204 Batterie-Buchse BC01 Batterie-Stecker BC01 (Eingang 230V AC) (Ausgang 230V AC) Befestigungsloch Eingang Solarpanel (MC4-Steckerverbindung) Erdungsanschluss LED-Anzeige Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... -
Seite 9: Vorbereitung
Eingangsspannungsbereich Mikro-Wechselrichters übereinstimmen. VORSICHT! Die maximale Leerlaufspannung des Solarmoduls darf die angegebene maximale Eingangsspannung des Wechselrichters nicht überschreiten. VORSICHT! Die Installation und/oder der Austausch von Mikro-Wechselrichtern darf nur von qualifiziertem Personal durchgeführt werden! Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... - Seite 10 Fehlerstromschutzschalter (5~30 mA) ist für eine Rückspeisung ausgelegt und wird beschädigt, wenn eine Rückspeisung erfolgt. Das Gleiche gilt für AC- Lichtbogenschutzschalter. Sie sind nicht für die Rückspeisung ausgelegt und könnten beschädigt werden, wenn sie mit dem Ausgang eines Mikro- Solarwechselrichters rückgespeist werden. Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
-
Seite 11: Montage Des Mikro-Wechselrichters
Schließen Sie nicht mehr Mikro-Wechselrichter zusammen, als für jeden AC- Zweigstromkreis zulässig sind (siehe technische Daten)! 1. Verbinden Sie den AC-Stecker des ersten Mikro-Wechselrichters mit der Buchse des zweiten Mikro-Wechselrichters, um einen durchgehenden AC-Zweigstromkreis zu bilden. TX-203 AC-Anschluss TX-204 AC-Anschluss Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... -
Seite 12: Ac-Schutzkappe Installieren
AC-Stromkreis (siehe technische Daten)! AC-Schutzkappe installieren Verbinden Sie, wie in der Abbildung unten gezeigt, die AC-Endkappe des Zubehörs mit dem kurzen AC 230V AC-Eingangskabel (1). AC-Netzanschlusskabel anschließen Stellen Sie das AC-Netzanschlusskabel her. Zerlegen weiblichen AC-Adapter T eile: Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... - Seite 13 Sie Teil 3 an und vervollständigen Sie das AC- Netzanschlusskabel: Schließen Sie das AC-Netzanschlusskabel an den AC-Stecker des ersten Mikro- Wechselrichters an, um den Stromkreis zu schließen. Verbinden Sie das AC-Anschlusskabel Verbinden Sie das AC-Anschlusskabel mit TX-203 mit TX-204 Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
-
Seite 14: Anschluss Der Solarmodule (Dc-Anschluss)
AC-Netz (AC- Anschluss) Maximal 12x TX-203 oder 6x TX-204 können an eine EU / 50Hz / 230V Anlage mit 16A Sicherungsautomat angeschlossen werden. Der Anschluss an das Stromnetz erfolgt mit einem geeigneten Stromkabel. Verwenden Sie nur 3-adrige Kabel, die auch für die Außeninstallation zugelassen sind und einen der Stromstärke angepassten Leiterquerschnitt haben (vorzugsweise... -
Seite 15: Erste Inbetriebnahme
Hinweis: Wenn Wechselstrom anliegt, der Mikro-Wechselrichter aber nicht gestartet wird, kann für jeden Mikro-Wechselrichter mit einem Leistungsmesser eine Leistung von etwa 0,2 W gemessen werden. Bei dieser Leistung handelt es sich um Blindleistung, kein Verbrauch aus dem Versorgungsnetz. Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... -
Seite 16: Led-Status
Fehlersuche und -behebung Wartungsarbeiten und Fehlersuche am Mikro-Wechselrichter dürfen nur von qualifiziertem Personal durchgeführt werden. Änderungen am Mikro-Wechselrichter sind generell verboten. Der Mikro-Wechselrichter ist vergossen, die Elektronik kann nicht repariert werden. Der Mikro-Wechselrichter TX-203/TX-204 bezieht seine Versorgungsspannung Gleichspannungsseite. Mikro- Wechselrichter wieder in Betrieb zu nehmen, müssen die Solarmodule vom Mikro- Wechselrichter abgeklemmt werden. - Seite 17 Vermeiden Sie provisorische Reparaturen. Alle Reparaturen sollten nur mit Originalersatzteilen durchgeführt werden. Jeder Mikro-Wechselrichter sollte durch einen Leistungsschalter geschützt sein, ein zentraler Trennschutz ist jedoch nicht erforderlich, es sei denn, dies ist in den nationalen Normen oder vom zuständigen Netzbetreiber vorgeschrieben. Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
-
Seite 18: Technische Spezifikationen
55-65 (unter 60Hz @ 220 V & 230 V) Leistungsfaktor >0.99 Standard 0,8 führend..0,8 verzögert ≤3% Harmonische Verzerrung Ausgangsstroms Max. Anzahl von Wechselrichtern in Reihe Effizienz, Sicherheit und Schutz Spitzenwirkungsgrad 96.70% CEC gewichteter Wirkungsgrad 96.50% Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022... - Seite 19 Länge des AC-Ausgangskabels (cm) Länge des AC-Eingangskabels (cm) Eigenschaften Einhaltung der Vorschriften VDE-AR-N 4105:2018, EN50549- 1:2019, VFR2019, IEC/EN 62109-1/- 2, IEC/EN 61000-3-2/-3, IEC/EN- 61000-6-1/-2/-3/-4 Inhalt der Verpackung 1x PV-Mikro-Wechselrichter, 1x AC-Eingangsendkappe, 1x Weiblicher Betteri- Stecker, Gebrauchsanleitung Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
-
Seite 20: Support
Umwelt vermieden werden. Aus diesem Grund sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet. Hergestellt in China Vertrieben von: Technaxx Deutschland GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Deutschland PV-Mikro-Wechselrichter 300W TX-203 PV-Mikro-Wechselrichter 600W TX-204 Modell: TX-203,TX-204 Artikel Nr. 5012,5013, 10/2022...
