Technaxx
* Benutzerhandbuch

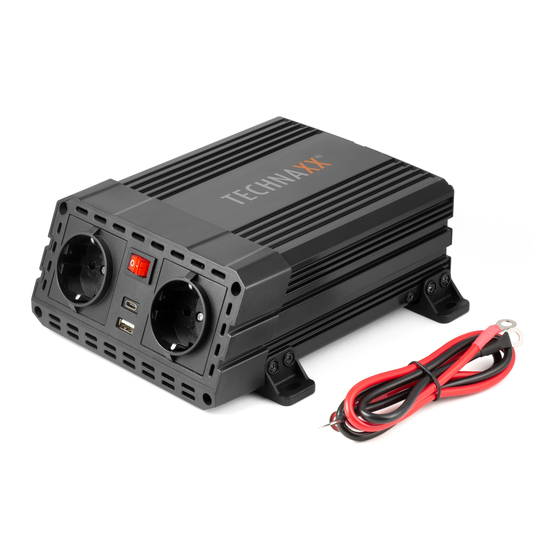

Wechselrichter mit 2 USB-Ports TE19 24V
Schließen Sie keine Last mit mehr als
kontinuierlich 600W an !
Dieses Gerät ist nur geeignet für Fahrzeuge mit
24-V-Elektrosystem!
Die Konformitätserklärung für diese Gerät finden Sie unter dem Internet-Link:
„
"
www.technaxx.de/ (in der Fußleiste
Konformitätserklärung
). Bitte lesen Sie diese
Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch. Tel.Nr.
Kundendienst: 01805 012643 (14 Cent/Minute vom dt. Festnetz und 42 Cent/Minute von
Mobilnetzen). Kostenlose E-Mail: support@technaxx.de
Bewahren Sie dieses Benutzerhandbuch sorgfältig auf, um später darauf Bezug nehmen
zu können. Tun Sie dasselbe mit dem Originalzubehör für dieses Produkt. Im Garantiefall
wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie dieses Produkt
gekauft haben.
2 Jahre Garantie
Eigenschaften
⚫
Lädt
verschiedene
Elektronikgeräte
in
einem
Fahrzeug
(24-V-Festanschluss erforderlich)
⚫ 2x USB-Port, (max. 3A) (max. 12V oder max. 3A)
⚫ 2x Schuko-Stecker mit Ein-/Ausschalter
⚫ Umwandlung von 24V DC Batterieleistung in Standard 230V AC
Netzspannung zum Anschluss einer Vielzahl elektronischer Geräte: Tablets,
Smartphones, Laptops, Spielkonsolen, kleine Fernseher, DVD-/MP3-Player,
Camping-Zubehör, GPS-Einheiten und mehr
⚫ Ausgangsleistung 600W (max. kontinuierlich) und 1200W (Spitze)
⚫ Automatische Abschaltung zur Absicherung der Fahrzeugbatterie (Alarm
bei ~20,5V)
⚫ Hohe/Niedrige Spannung und Überlastungsschutz
⚫ Überhitzungsschutz (eingebauter Ventilationslüfter)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TE19
Inhaltszusammenfassung für Technaxx TE19
- Seite 1 ® Technaxx * Benutzerhandbuch Wechselrichter mit 2 USB-Ports TE19 24V Schließen Sie keine Last mit mehr als kontinuierlich 600W an ! Dieses Gerät ist nur geeignet für Fahrzeuge mit 24-V-Elektrosystem! Die Konformitätserklärung für diese Gerät finden Sie unter dem Internet-Link: „...
-
Seite 2: Technische Daten
Techniker) 1,2 kg / (L) 19,8 x (B) 15,9 x (H) 7,9cm Gewicht / Abmessungen Lieferumfang Wechselrichter mit 2 USB-Ports TE19 24V, 2x0,6m Anschlusskabel, Benutzerhandbuch Normaler Gebrauch Der Wechselrichter ist für die Umwandlung von 24 V Gleichspannung in ⚫... -
Seite 3: Vorgesehene Standorte
→Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von unsachgemäßem Gebrauch. Vorgesehene Standorte Der Wechselrichter ist vorgesehen für Installation in ⚫ Lastwagen ⚫ Wohnwagen ⚫ Booten mit 24V-Batterien. -
Seite 4: Bestimmen Der Batteriekapazität
Art der Lasten ermitteln, die Ihr Wechselrichter mit Strom versorgt, und wie viel Sie zwischen den Ladevorgängen verwenden werden. Sobald Sie wissen, wie viel Strom Sie verbrauchen werden, können Sie feststellen, wie viel Batteriekapazität Sie benötigen. Technaxx empfiehlt Ihnen, so viel Batteriekapazität wie möglich zu kaufen. ACHTUNG: Gefahr von Wechselrichterbeschädigung. -
Seite 5: Betrieb
⚫ Wählen Sie die Position AUS am Wechselrichter aus ⚫ Entfernen Sie die rote positive (+) Schraubanschlusskappe ⚫ Schieben Sie den roten positiven (+) Kabelleiter auf den roten positiven (+) Schraubanschluss. Ziehen Sie die Verschraubungskappe fest an ⚫ Entfernen Sie die schwarze negative (-) Schraubanschlusskappe ⚫... - Seite 6 schätzen, dass Sie Ihr Gerät ausschließlich mit Batteriestrom betreiben werden, bevor Ihre Batterien netzunabhängigem oder generatorgespeistem Wechselstrom aufladen müssen. Kompensieren Sie Ineffizienz, indem Sie diese Zahl mit 1,2 multiplizieren. Dies gibt Ihnen eine grobe Schätzung, wie viele Amperestunden Batterieleistung (von einer oder mehreren Batterien) Sie an Ihren Wechselrichter/Ihr Ladegerät anschließen sollten.
-
Seite 7: Schutzfunktionen
minimieren. Dennoch kann es zu Störungen des Fernsehbildes kommen, insbesondere bei schwachen Signalen. Nachfolgend finden Sie einige Vorschläge, wie Sie versuchen können, den Empfang zu verbessern. Vergewissern sich, dass Fernsehantenne unter normalen Betriebsbedingungen (d.h. Hause eine normale Volt AC-Wandsteckdose angeschlossen) ein klares Signal erzeugt. Stellen Sie außerdem sicher, dass das Antennenkabel ausreichend abgeschirmt und von guter Qualität ist. - Seite 8 überschreiten, ertönt der Alarm und der Wechselrichter schaltet sich automatisch ab. Die rote Störungsanzeige leuchtet auf und der Alarm ertönt weiterhin. Der Wechselrichter muss nach einer Überlastung zurückgesetzt werden. Temperaturschutz Der Wechselrichter ist mit einem Kühllüfter ausgestattet. Abhängig von der Lastleistung und der Temperatur des Wechselrichters schaltet sich der Kühlventilator bei Bedarf ein und aus, um den Wechselrichter bei Bedarf zu kühlen.
- Seite 9 Batteriespannung Batterie laden oder unter 20,5 Volt erneuern bedienende Lassen Ausrüstung Wechselrichter abkühlen. verbraucht viel Achten eine Strom ausreichende Belüftung rund Wechselrichter. Stellen Sie sicher, dass die Last nicht mehr als die maximale Belastbarkeit für Dauerbetrieb beträgt Laden/Ersetzen Niederspannungsalarm Eingangsspannung Batterie oder fügen Sie schaltet sich sofort ein Eingang...
- Seite 10 Geräte oder Batterien in den Hausmüll. Reinigung: Schützen Sie das Gerät vor Verschmutzung und Verschmutzung (verwenden Sie einen sauberen Stoff). Verwenden Sie keine rauen, grobkörnigen Materialien oder Lösungsmittel/aggressive Reiniger. Wischen Sie das gereinigte Gerät gut ab. Distributor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland...
