4.5.3 Ouvertures d'aération

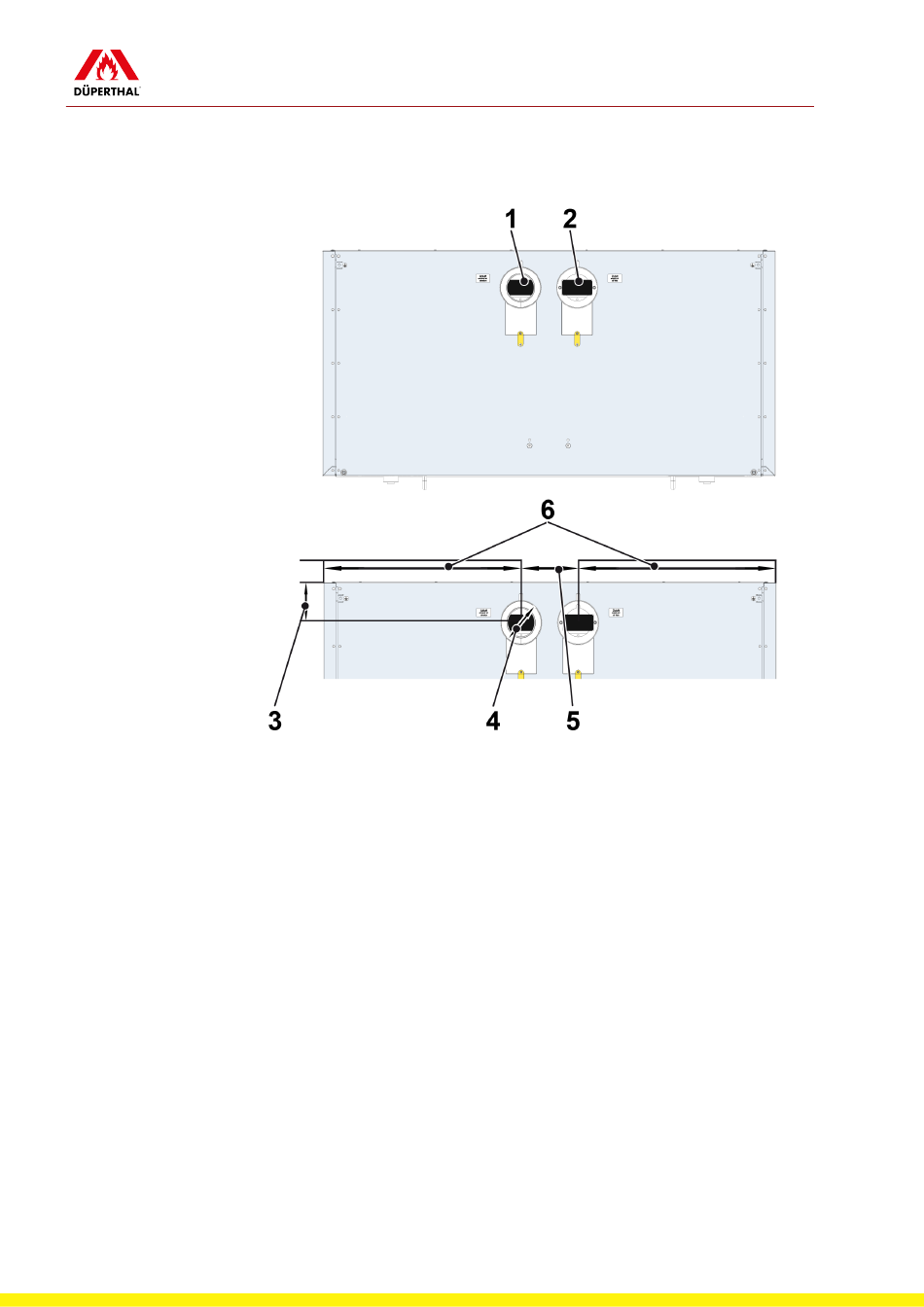

Fig. 9: Système d'aération pour les armoires de taille M-XL (vue du dessus)
1 Embouchure d'air d'échappement
2 Arrivée d'air
3 Espacement : 100 mm
4 Diamètre nominal (DN)
5 Espacement : 150 mm
6 Espacement identique des deux côtés.
Les ouvertures d'arrivée et de sortie de l'air se situent sur le plafond de l'armoire de sécu-
rité.
Un raccord de sortie d'air de largeur nominale Ø 110 est compris dans la livraison.
De plus, un raccord réduit de largeur nominale Ø 75 est inclus afin de permettre une
adaptation à un système de ventilation.
