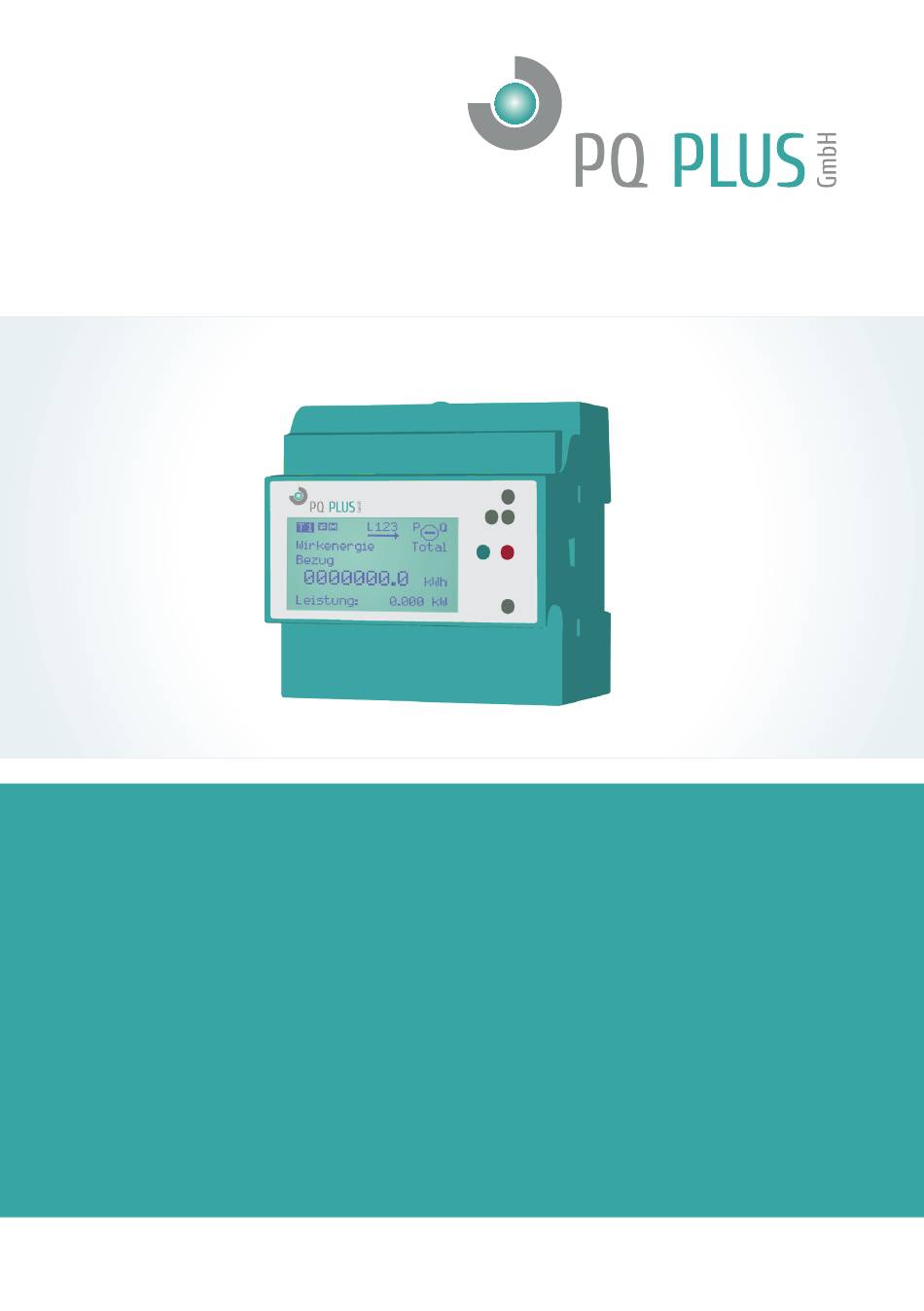

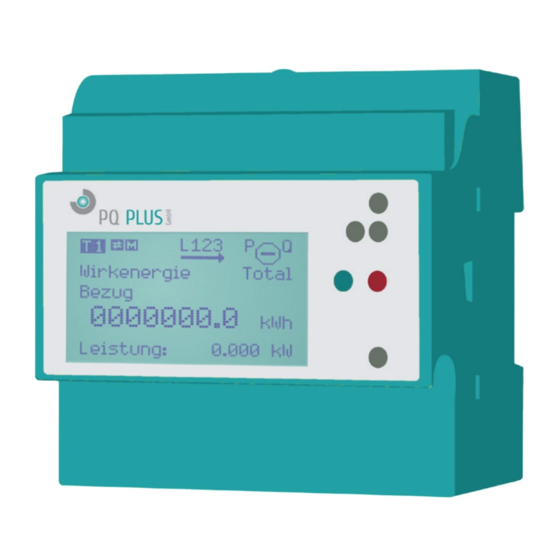

- Seite 1 • • Quick-Start Anleitung CMD 68-54/104 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Direktanschluss ....................3 Wandleranschluss /5 und /1A ...............3 Installationshinweise ..................3 Inbetriebnahme ..................4 Menüführung ....................4 Inbetriebnahme/Überprüfung ...............4 Tarifumschaltung ..................5 Stromwandler-Verhältnis ................6 Datum/ Uhrzeit .....................6 S0 Impulsausgang ..................7 M-Bus Schnittstelle ..................8 Modbus RTU RS485 Schnittstelle ..............8 TCP/ IP Schnittstelle ..................9 Fehlermeldungen ..................9 Technische Daten ................10 Sicherheitshinweise ................10... -
Seite 3: Installation
PQ Plus – CMD 68-54/104 Installation Direktanschluss Strom (I 0.02 A / 0.15 A / 0.5 A / 5 A / 100 A Wandleranschluss /5 und /1A Strom /5A (I 0.005 A / 0.05 A / 0.25 A / 5 A / 5 A Strom /1A (I 0.002 A / 0.01 A / 0.05 A / 1 A / 1 A... -
Seite 4: Inbetriebnahme
Quick-Start Anleitung Inbetriebnahme Menüführung Weiter zur nächsten Einheit, Wirkenergie, Wirkleistung etc. Weitere Informationen zur Einheit z.B. Phase L1, L2, L3, Total, Min./ Max. Werte Service-Taste, rechts unter dem roten Klemmendeckel. SRVC Einstellungen ändern & speichern Inbetriebnahme/Überprüfung Bitte beachten Sie das ausführliche Handbuch. Minimale Überprüfung nach der Inbetriebnahme: •... -
Seite 5: Tarifumschaltung
PQ Plus – CMD 68-54/104 Tarifumschaltung Die Tarifumschaltung erfolgt mittels 230V bei der entsprechenden Klemme. Doppeltarif Tarif 0 = Spannungslos 1 = 230V... -
Seite 6: Stromwandler-Verhältnis
Quick-Start Anleitung Stromwandler-Verhältnis Das Stromwandlerverhältnis kann von 5A/ 5A bis 20‘000A/ 5A resp. 1A/ 1A bis 4‘000A/ 1A eingestellt werden. Konfiguration Stromwandler-Verhältnis Pfeil Rechts bis Einstellungen Pfeil Runter bis CT Ratio Service Taste kurz drücken Pfeil Rechts wählt Ziffer, Pfeil Runter ändert Ziffer Speichern: Service Taste für 5 Sekunden drücken Datum/ Uhrzeit Konfiguration... -
Seite 7: S0 Impulsausgang
PQ Plus – CMD 68-54/104 S0 Impulsausgang S0 Impulsausgang nach EN 62053-31 (DIN 83864) Default Einstellung ab Werk S0 Ausgang = Wirkenergie Bezug (Pin 6 + 7) Wandlerzähler: 10 Impulse / kWh Direktanschlusszähler: 1000 Impulse / kWh Impulsrate pro kWh/ kvarh 1, 10, 100, 1000, 10‘000... -
Seite 8: M-Bus Schnittstelle
Quick-Start Anleitung M-Bus Schnittstelle Default Einstellung ab Werk Sekundäradresse = Seriennummer Primäradresse = 0 Baudrate = 2400 Konfiguration via M-Bus Die Primär- und Sekundäradresse sowie Baudrate können mit der kosten- losen EMU MB-Connect Software oder via Tasten konfiguriert werden. Konfiguration Primär-/ Sekundäradresse Pfeil Rechts bis Einstellungen Pfeil Runter bis MBUS Pri. -
Seite 9: Tcp/ Ip Schnittstelle
PQ Plus – CMD 68-54/104 TCP/ IP Schnittstelle Bitte beachten Sie weitere Informationen (z.B. zur Auslesung und Monitoring) im Handbuch. Default Einstellung ab Werk Die Netzwerkkonfiguration wird über DHCP bezogen. Konfiguration IP Adresse Pfeil Rechts bis Einstellungen Pfeil Runter bis IP Adresse Service Taste kurz drücken... -
Seite 10: Technische Daten
Quick-Start Anleitung Technische Daten Nennspannung U 3x230/400V (+/- 20%) Genauigkeitsklasse B Wirkenergie / 2 Blindenergie Referenzfrequenz f 50Hz, 60Hz auf Anfrage Betriebstemperatur -25° C...+70° C Lager-Temperatur -40° C...+70° C Klemmen: IP20 Schutzart Gehäuse: IP51 Mechanisch: M2 Umweltklassen Elektromagnetisch: E2 Schutzklasse 3-phase static Norm-Bezeichnung Energy and Power Meter... -
Seite 11: Wartung
PQ Plus – CMD 68-54/104 müssen unbedingt die Sekundärkreise der Stromwandler (an den Prüfklem- men) kurzgeschlossen oder beim Einsatz von Klappstromwandler diese geöffnet werden. Die entstehende Hochspannung am unterbrochenen Stromwandler ist lebensgefährlich und könnte den Stromwandler zerstören. Die ortsüblichen Sicherheits- und Werkvorschriften sind einzuhalten. Die In- stallation der Zähler darf nur von fachkundigem und entsprechend geschul-... - Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2022.03 Katalog finden Sie bei uns im Internet: Technische Änderungen...
